Freitag, 8. Juni 2018

Die ersten Kutschen sind zu haben!

Lange war es versprochen und nun endlich geht es los. Die ersten von zirka 30 Kutschen und Fuhrwerken sind im Shop verfügbar! Den Start machen die fünf Einachserfuhrwerke von denen in den vergangenen Tagen schon die Bastelanleitungen zu sehen waren.



Weiter wird es dann mit sieben Fuhrwerken gehen. Die Bastelanleitungen dafür werden ab der kommenden Woche entstehen und wieder hier zu sehen sein. Hier schon mal eine kleine Vorschau:

Es bleibt spannend!

Donnerstag, 7. Juni 2018

Bastelanleitung Einspänner Droschke



Die Einachser-Kutschen im Shop

Bastelanleitung Einachser Droschke

mit oder ohne Figuren



DAMASU-Holzkunst, Manufaktur und Werksverkauf. Inh. Daniela Suchfort

09544 Neuhausen/Erzgebirge, Olbernhauer Str. 31, 0173 3666 223, www.holzbastelsatz.de, www.bastelsatz.de

Inhaltsverzeichnis
Vorwort
Die Räder vorbereiten
Den Wagenunterbau herstellen
Den Wagenaufbau herstellen
Den Wagen fertigstellen
Der fertige Wagen
Das Pferd herstellen
Die Figuren herstellen




Die Einachser-Kutschen im Shop

Allgemeine Hinweise

Vorwort


Bevor Sie sich auf den Weg machen und dieses schöne Modell aufbauen, möchten wir Ihnen noch ein paar Hinweise geben. Wir haben Ihnen das Modell in Naturholz oder unterschiedlich farbig gebeizt geliefert. Die Abbildungen in dieser Anleitung zeigen das Modell jedoch in Braun. Diese Farbgebung haben wir für eine bessere fototechnische Wiedergabe gewählt. Wundern Sie sich bitte nicht, dass unser abgebildetes Modell um einiges dunkler ist wie Ihr Modell. Das Modell liefern wir in zwei Ausführungen; mit oder ohne Figuren. Die Anleitung gilt für beide Varianten. Haben Sie das Modell ohne Figuren erworben, dann endet Ihre Bastelanleitung vor dem Aufbau der Zugtiere und Personen. Die Teile des Modelles sind naturbelassen, das heißt, sie sind weder farblos lackiert, gewachst oder lasiert. Damit stehen Ihnen alle Möglichkeiten der farblichen Gestaltung offen. Die Trägerplatten bieten Ihnen auch genügend Holzabfälle, um farbliche Möglichkeiten auszuprobieren. Nun kann es losgehen. Wir wünschen Ihnen viel Spaß bei der Arbeit und viel Freude an Ihrem neuen Modell aus der Manufaktur DAMASU. PS: Wir würden uns sehr über ein paar Fotos und Zeilen für unsere Internetpräsentation freuen.

Die Einachser-Kutschen im Shop

Die Räder vorbereiten


Bei den Rädern müssen die Naben verstärkt werden. Dazu werden zwei kleine Scheiben an die Rückseite jedes Rades geleimt.

Exaktes Arbeiten ist dabei wichtig. Die Bohrungen müssen genau übereinanderliegen, damit das Rad später auf die Wagenachse geschoben werden kann.



Die Einachser-Kutschen im Shop

Den Wagenunterbau herstellen


Die Droschke besteht aus einem getrennt herzustellenden Unterbau und einem Wagenaufbau. Beginnen Sie zunächst mit dem Wagenunterbau und der Wagenachse.

Für die Wagenachse benötigen Sie die fünf abgebildeten Einzelteile. Lösen Sie diese aus der Trägerplatte aus.

Das Mittelteil der Achse wird an beiden Seiten durch die kleineren Teile verstärkt. Leimen Sie von beiden Seiten je ein Teil an das Mittelteil an. Die Nuten und Durchbrüche der Achse müssen später weitere Teile aufnehmen. Arbeiten Sie auch hier exakt.

Die äußeren Enden der Achse müssen später die Räder aufnehmen. Dazu werden sie an dieser Stelle noch etwas verstärkt. Die kleinen Teile werden dazu mit viel Leim im 90°-Winkel an die Enden der Achse geleimt.



Nach dem Aufsetzen der Teile entfernen Sie bitte sorgfältig alle Leimreste und lassen Sie die Achse gut trocknen.

Alle Teile des Wagenunterbaues werden durch zwei große Längsteile, die das Gestell und die Deichsel bilden, verbunden. Gleichzeitig werden an dieser Stelle schon einige Zierteile mit angebracht. Lösen Sie dazu wieder die abgebildeten Teile aus der Trägerplatte aus.

Im ersten Schritt werden die beiden großen Längsteile in die entsprechenden Durchbrüche der Achse geleimt. Achten Sie auf die Gravuren der Längsteile. Diese sollten nach Außen zeigen. Richten Sie die Teile sorgfältig aus und lassen Sie sie gut trocknen.

Nun werden die beiden großen Längsteile nacheinander mit den anderen Zier- und Verbindungsteilen bestückt. Dadurch bekommen die Längsteile weitere Stabilität. Folgen Sie einfach den Abbildungen.











Zuletzt bekommt der hintere Kutschersitz noch eine Verkleidung aus Karton. Das dient der besseren Optik. Sie benötigen dazu die beiden abgebildeten dreieckigen Teile aus Holz und die beiden rechteckigen Kartonstücke.

Die Holzteile werden von innen hinter die Seitenwände des Kutschersitzes geleimt. Sie werden gegenüber den Seitenwänden ein wenig nach innen versetzt angeleimt, so dass eine kleine Kante entsteht, in die der Karton nachher eingelegt werden kann. Der Karton soll später nicht über den Seitenwänden des Kutschersitzes herausragen. Achten Sie darauf, dass vorn und hinten ein Karton angebracht werden soll. Es muss also auf beiden Seiten eine Kante entstehen.

Sind die Teile fest verleimt, dann können Sie die Kartons aufleimen. Ein Tipp; es geht etwas leichter, wenn Sie den Karton etwas vorbiegen. Nehmen Sie sich dazu einen runden Gegenstand, z.B. Ihre Leimflasche, und drücken Sie den Karton über die Rundung. Geben Sie nun etwas Leim auf die Kanten der zuvor eingeleimten Holzteile.

Setzen Sie die Kartonteile exakt auf und halten Sie diese einen Moment fest. Das Gleiche tun Sie mit dem kleineren Karton auf der Innenseite.



Damit ist der Wagenunterbau fertig und Sie können sich dem Wagenaufbau widmen.

Die Einachser-Kutschen im Shop

Den Wagenaufbau herstellen


Der Wagenaufbau oder die Fahrgastkabine wird wieder in mehreren Schritten hergestellt. Zunächst werden die beiden Seitenwände vervollständigt. Dazu brauchen Sie die folgenden Teile. Die Fenstereinsätze finden Sie auf dem mitgelieferten Karton.

Leimen Sie die Kantenleisten hinter die beiden Seitenwände. Die Gravuren der Seitenwände zeigen dabei wieder nach Außen. Das Dach des Wagenaufbaues wird wieder ein Stück Karton sein, das heißt, die Kantenleisten müssen wie schon beim Kutschersitz etwas nach innen verschoben werden, damit der Karton wie dort in die entstehenden Kanten eingelegt werden kann. Arbeiten Sie hier sehr exakt!

Ebenfalls von innen werden die Fensterkreuze eingeleimt.



Verbunden werden die beiden Seitenwände durch neun durchnummerierte Leisten. Die Leiste 1 gehört nach unten. Alle anderen folgen der Reihe nach. Leimen Sie alle Leisten in ein Seitenteil ein und lassen Sie die Leimverbindungen trocknen. Die Beschriftung der Leisten zeigt immer nach Außen. Eine Besonderheit gibt es bei der Leiste 5. Diese hat eine gerade Kante. An dieser Stelle knickt der Dachkarton ab. Leimen Sie die Leiste 5 so ein, dass die gerade Kante nach oben zeigt.



Leimen Sie nun die gegenüberliegende Seitenwand auf die Leisten. Richten Sie den Wagenaufbau aus und lassen Sie alles gut trocknen.

Im folgenden Arbeitsschritt wird der Dachkarton aufgeleimt. Probieren Sie es zunächst ohne Leim. Es geht auch hier wieder leichter, wenn Sie den Karton etwas vorbiegen. Achten Sie darauf, dass beim Probieren und beim Anleimen die perforierte Kante nicht bricht. Wenn Sie sich sicher sind, wie der Karton sitzen muss, dann geben Sie Leim auf die Leisten und die Innenkanten der Seitenteile und legen den Karton auf.

Zum Trocknen können Sie den Karton an beiden Enden mit Klammern sichern.

Nach dem Trocknen wird die Sitzfläche eingeleimt. Damit ist der Wagenaufbau fertig.





Die Einachser-Kutschen im Shop

Den Wagen fertigstellen


Nun können der Wagenaufbau und der Wagenunterbau verbunden werden. Mit den Rädern und einigen Zierteilen wird das Modell vollendet.

Setzen Sie den Aufbau auf den Wagenunterbau und schauen Sie, wo sich beide Teile berühren. Auf diese Flächen geben Sie etwas Leim und verbinden die beiden Baugruppen.

Während diese trocknen, können Sie die Wagenlaternen herstellen. Sie benötigen dazu folgende Einzelteile.

Jede Laterne wird in drei Schritten hergestellt. Im ersten Schritt wird das Laternendach zusammengefügt. Dazu leimen Sie auf den kleinen Zapfen zuerst die runde Scheibe und dann das viereckige Teil. Lassen Sie nach jedem Schritt die Laterne etwas trocknen.

Im zweiten Schritt werden die U-förmigen Teile in das Laternendach geleimt. Dazu hat das Laternendach die vier Aussparungen. Richten Sie die Teile zum Trocknen gerade aus.

Zum Schluss wird die Halterung zwischen die beiden U-förmigen Teile geleimt. Richten Sie die Halterung so aus, dass das Ansatzstück im rechten Winkel zur Laterne steht. Lassen Sie die Laternen wieder trocknen.

Zu den Zierteilen gehören auch noch die Zügelführung und ein Geländerteil für den Kutschbock. Die folgenden Abbildungen zeigen Ihnen, wo diese Teile angeleimt werden.





Die beiden Laternen werden an den Seiten in die entsprechenden Aussparungen geleimt.

Der fertige Wagenkörper wird nun mit den Rädern vervollständigt. Die Räder sind beweglich angebracht. Zunächst werden Sie aber feststellen, dass die Räder nur sehr schwer oder gar nicht auf die Achsen gehen. Hier ist noch etwas Handarbeit vonnöten. Die Achse und/oder die Bohrung der Räder müssen noch etwas nachgearbeitet werden. Die Achse können Sie mit etwas Sandpapier in Form bringen. Legen Sie dazu das Sandpapier um die Achse und drehen Sie diese darin. Leichter geht es, die Bohrung der Räder mit einer runden Schlüsselfeile aufzuweiten. Allerdings ist dazu das passende Werkzeug notwendig. Es ist aber unwichtig, welches der beiden Teile Sie passend machen. Bei der Arbeit gehen Sie schrittweise vor. Schleifen Sie vorsichtig und in kleinen Schritten. Probieren Sie immer wieder aus, ob das Rad schon ordentlich auf der Achse läuft. Der Übergang von: -geht noch nicht auf die Achse- zu einem -klapprigen Rad- ist fließend. Sie müssen genau den Punkt dazwischen finden.

Das fertig eingeschliffene Rad wird mit drei kleinen Scheiben an der Achse befestigt. Die Scheiben haben in der Mitte ein Kreuz als Loch. Es gibt für jedes Rad zwei gleichgroße Scheiben und eine etwas kleinere.

Setzen Sie das Rad auf die Achse und schieben Sie die erste größere Scheibe ohne Leim darüber.

Jetzt geben Sie auf die nächste große Scheibe etwas Leim und schieben diese ebenfalls auf die Achse. Danach tun Sie das Gleiche mit der kleinen Scheibe. Die beiden äußeren, mit Leim versehenen Scheiben verhindern das Abrutschen des Rades. Die innere Scheibe, die nicht verleimt wurde, garantiert, dass das Rad beweglich bleibt.



Die Einachser-Kutschen im Shop

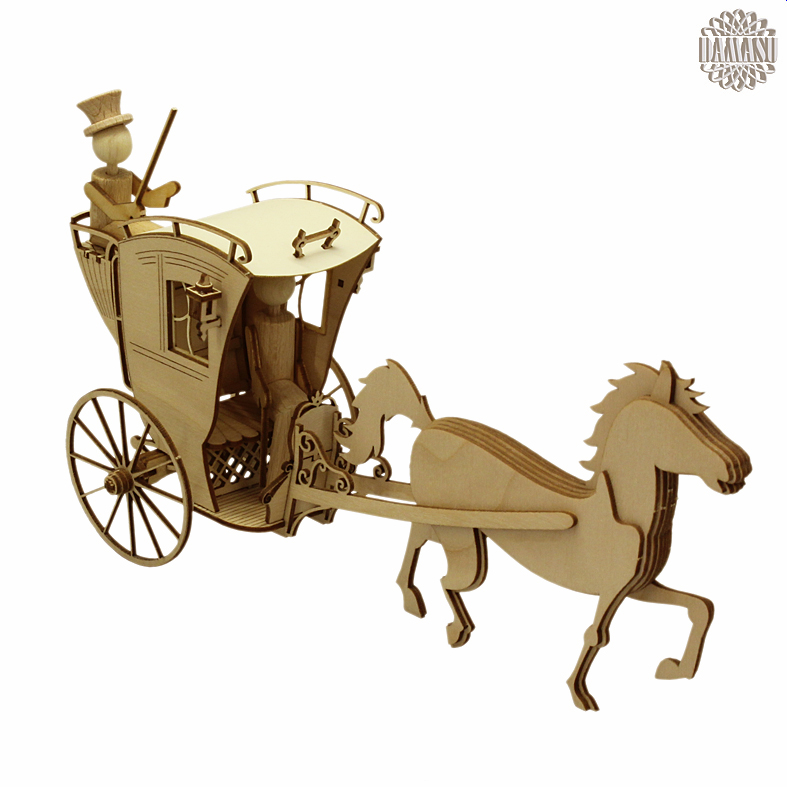

Der fertige Wagen


Damit ist der Wagen fertig. Haben Sie einen Bausatz ohne Figuren erworben, endet hier Ihre Bastelarbeit.



Die Einachser-Kutschen im Shop

Das Pferd herstellen


Die Droschke wird von einem Pferd gezogen. Dieses wird nun aus 9 Teilen hergestellt. Lösen Sie die abgebildeten Teile aus der Trägerplatte heraus und ordnen Sie diese entsprechend der Nummerierung auf Ihrer Arbeitsfläche an. In der Mitte ist das Teil mit der Nummer 0. Rechts und links davon befinden sich die Teile mit der Nummer 1 usw.

Beginnen Sie das Zusammenleimen mit dem Teil 0 und einem der Teile 1. Geben Sie etwas Leim auf das Teil 1 und leimen Sie es an das Teil 0. Achten Sie dabei auf die Aussparungen in der Mitte. Diese müssen wieder exakt übereinanderliegen.

Zur besseren Führung können die trapezförmigen Teile mit eingesetzt werden. Die Aussparungen werden mit steigender Nummer der Seitenteile immer kleiner. Die Stufen der trapezförmigen Teile folgen genau diesem Muster.

Zum Trocknen können Sie die Teile immer wieder klammern. Setzen Sie durch Aufleimen der einzelnen Schichten rechts und links das Pferd schrittweise zusammen.

Die äußeren vier Schichten bilden dabei die Beine des Tieres. Prüfen Sie beim Anleimen dieser Schichten den korrekten Stand des Pferdes. Sie können dazu die Schichten trotz der mittleren Führung etwas schieben.





Die Einachser-Kutschen im Shop

Die Figuren herstellen


Für die Figuren dieses Modelles benötigen Sie die folgenden Einzelteile.

Der Zusammenbau ist recht einfach und bedarf keiner weiteren Erläuterung. Folgen Sie einfach den Abbildungen.













Zuletzt wird das Pferd noch eingespannt und die Figuren im Wagen platziert.



Die Einachser-Kutschen im Shop
