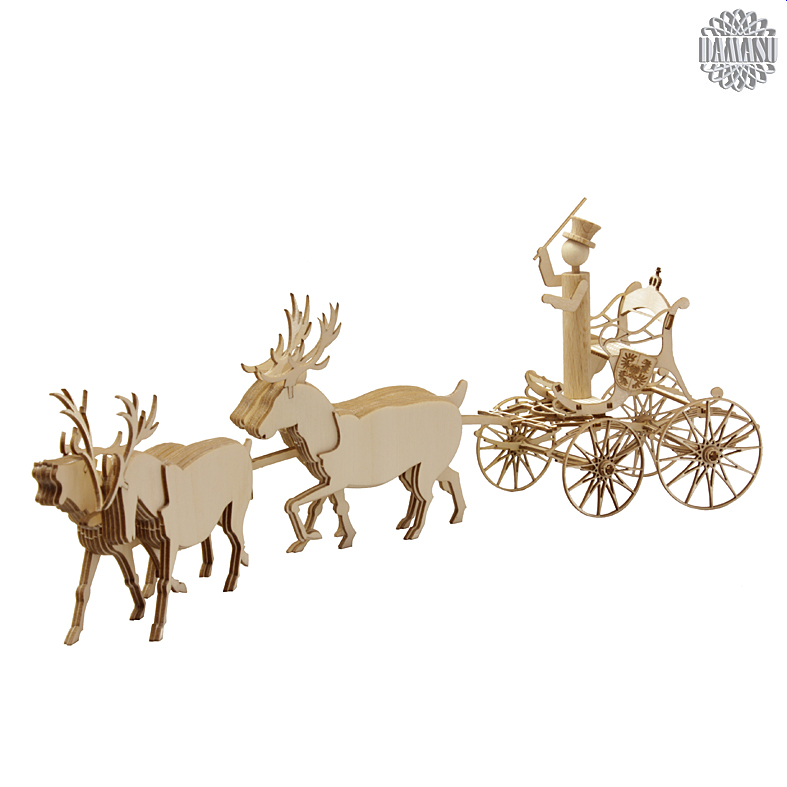

Bastelanleitung Kutsche Fürst Pückler



Die Kutschen im Shop

Bastelanleitung Kutsche Fürst Pückler

mit oder ohne Figuren



DAMASU-Holzkunst, Manufaktur und Werksverkauf. Inh. Daniela Suchfort

09544 Neuhausen/Erzgebirge, Olbernhauer Str. 31, 0173 3666 223, www.holzbastelsatz.de, www.bastelsatz.de

Inhaltsverzeichnis
Vorwort
Die Räder und die Achsen vorbereiten
Die Achsen aufbauen
Den Wagenkasten aufbauen
Die Hirsche herstellen
Die Figur herstellen




Die Kutschen im Shop

Allgemeine Hinweise

Vorwort


Bevor Sie sich auf den Weg machen und dieses schöne Modell aufbauen, möchten wir Ihnen noch ein paar Hinweise geben. Wir haben Ihnen das Modell in Naturholz oder unterschiedlich farbig gebeizt geliefert. Die Abbildungen in dieser Anleitung zeigen das Modell jedoch in Braun. Diese Farbgebung haben wir für eine bessere fototechnische Wiedergabe gewählt. Wundern Sie sich bitte nicht, dass unser abgebildetes Modell um einiges dunkler ist wie Ihr Modell. Das Modell liefern wir in zwei Ausführungen; mit oder ohne Figuren. Die Anleitung gilt für beide Varianten. Haben Sie das Modell ohne Figuren erworben, dann endet Ihre Bastelanleitung vor dem Aufbau der Zugtiere und Personen. Die Teile des Modelles sind naturbelassen, das heißt, sie sind weder farblos lackiert, gewachst oder lasiert. Damit stehen Ihnen alle Möglichkeiten der farblichen Gestaltung offen. Die Trägerplatten bieten Ihnen auch genügend Holzabfälle, um farbliche Möglichkeiten auszuprobieren. Nun kann es losgehen. Wir wünschen Ihnen viel Spaß bei der Arbeit und viel Freude an Ihrem neuen Modell aus der Manufaktur DAMASU. PS: Wir würden uns sehr über ein paar Fotos und Zeilen für unsere Internetpräsentation freuen.

Die Kutschen im Shop

Die Räder und die Achsen vorbereiten


Für die Fürst-Pückler-Kutsche müssen vier Räder hergestellt werden. Bei jedem Rad müssen die Naben verstärkt werden. An diese werden je zwei kleine Scheiben angeleimt.

Exaktes Arbeiten ist dabei wichtig. Die Bohrungen müssen genau übereinanderliegen, damit das Rad später auf die Wagenachse geschoben werden kann.



Als Zweites werden die beiden Achsen hergestellt. Sie sind gleich aufgebaut aber unterscheiden sich in der Länge. Folgende Teile benötigen Sie dafür.

Geben Sie etwas Leim auf die Aussparungen des großen Mittelteiles und setzen Sie das erste Seitenteil vorsichtig ein.

Das zweite Seitenteil wird in der gleichen Art und Weise eingesetzt. Die Achsenden müssen bündig sein.

Die Achsenden müssen mit Leim verstärkt werden. Streichen Sie dazu die Enden von allen Seiten, auch die Stirnseiten, mit reichlich Leim ein. Danach entfernen Sie alle Leimreste wieder. Die Ecken der Achsenden dürfen keine groben Leimreste aufweisen, sonst bekommen Sie im weiteren Schwierigkeiten mit dem Aufsetzen der nachfolgenden Teile. Verstreichen Sie den Leim gründlich und gleichmäßig.



Die zweite Achse wird in der gleichen Weise aufgebaut. Lassen Sie beide Achsen und auch die zuvor angefertigten Räder gut trocknen, bevor Sie mit dem Anpassen der Räder fortfahren.

Die Räder werden hier noch nicht fest auf die Achsen montiert. Es ist an dieser Stelle jedoch am einfachsten, die Räder und die Achsen aufeinander anzupassen. Dazu benötigen Sie etwas feines Sandpapier und/oder eine runde Schlüsselfeile. Die Räder sollen drehbar auf der Achse sitzen. Dazu können Sie die Achse etwas abschleifen oder die Radbohrung etwas aufweiten. Sie können auch beides gleichzeitig tun. Schleifen Sie das gewünschte Teil vorsichtig und Schritt für Schritt zurecht. Dazwischen probieren Sie immer wieder und kontrollieren den Arbeitsfortschritt. Das Rad muss leicht auf die Achse aufzuschieben sein, ohne dabei zu klappern.



Die Kutschen im Shop

Die Achsen aufbauen


Die Vorderachse

Für die Vorderachse mit Federung und Lenkung benötigen Sie folgende Einzelteile. Von den beiden vorbereiteten Achsen gehört die kürzere zu diesem Bauschritt.

Leimen Sie zuerst die beiden Federteile mit der Gravur nach außen auf die Achse. Geben Sie dazu etwas Leim auf die Anschläge der Achsenden und schieben Sie die Federteile vorsichtig auf. Je nach dem wie sorgfältig Sie die Leimreste an der Achse entfernt haben kann das Aufschieben der Teile etwas schwerer gehen.



Bevor die ersten Teile fest verleimt sind, leimen Sie auch noch den Deichselansatz in die Federteile ein. Richten Sie die vier Teile gerade aus und lassen Sie sie trocknen.

Nun wird die Wagenlenkung hergestellt. Dazu verbinden Sie das Teil mit dem oberen Reibring mit dem Deichselstück. Als Verbindungsteil dient der kleine pilzförmige Stift. Setzen Sie ihn von oben ein und verleimen Sie ihn mit reichlich Leim von unten.



Die Hinterachse

Die hintere Achse ist im Prinzip genauso aufgebaut wie die Vorderachse, nur dass das bewegliche Lenkungsteil fehlt. Zum Aufbau benötigen Sie die folgenden Teile.

Leimen Sie zuerst die beiden Federteile mit der Gravur nach außen auf die Achse. Geben Sie dazu etwas Leim auf die Anschläge der Achsenden und schieben Sie die Federteile vorsichtig auf. Je nachdem wie sorgfältig Sie die Leimreste an der Achse entfernt haben, kann das Aufschieben der Teile etwas schwerer gehen.



Bevor die ersten Teile fest verleimt sind, leimen Sie auch noch die obere Querstrebe in die Federteile ein. Richten Sie die vier Teile gerade aus und lassen Sie sie trocknen.

Die Räder anbringen

An die fertigen und getrockneten Achsen können nun die Räder angebracht werden. An die Vorderachse kommen die kleineren Räder und an die Hinterachse die größeren. Folgende Teile benötigen Sie.

Jedes Rad wird mit einer größeren und einer kleineren Holzscheibe mit Innenkreuz befestigt.

Setzen Sie das Rad und die größere Scheibe ohne Leim auf die Achse.

Nun erst wird auf das Achsende etwas Leim gegeben und die letzte kleinere Scheibe aufgesetzt.



Alle vier Räder werden in der gleichen Art und Weise angebracht.



Die Kutschen im Shop

Den Wagenkasten aufbauen


Der Wagenkasten besteht aus zwei Seitenwänden und vier Verbindungsteilen. Zusätzlich können Sie das Wappen der Familie von Pückler am Wagenkasten anbringen. Folgende Teile benötigen Sie zum Aufbau.

Leimen Sie die vier Verbindungsteile in eine der Seitenwände. Achten Sie auf die Ausrichtung der beiden mittleren Teile. Der Kutschenkasten wird nach vorn schmaler. Lassen Sie die Teile etwas antrocknen.

Leimen Sie nun die zweite Seitenwand auf die Verbindungsteile und drücken Sie den Wagenkasten vorsichtig zusammen.

Die beiden Familienwappen können Sie an den Wagenseiten anleimen.

Nach dem Trocknen des Wagenkastens können Sie die beiden Achsen anleimen.





Das letzte Bauteil der Kutsche ist die Wagendeichsel. Da die Fürst-Pückler-Kutsche ein Vierspänner ist, werden zwei Deichseln benötigt. Jede Deichsel wird aus zwei gleichen Teilen zusammengeleimt. Die vordere Deichsel bekommt zusätzlich eine Aufhängeröse

Die Deichseln werden nur eingehangen. Sie werden nicht verleimt. Damit kann man die Zugtiere später vom Wagen trennen.



Damit ist der Wagen fertig und die Arbeit für den Bausatz ohne Figuren ist beendet.



Die Kutschen im Shop

Die Hirsche herstellen


Die Fürst-Pückler-Kutsche wird von vier Hirschen gezogen. Diese werden nun aus je 11 Teilen hergestellt. Alle Tiere sind gleich aufgebaut, deshalb zeigen wir hier nur den Aufbau eines Hirsches. Lösen Sie die abgebildeten Teile aus der Trägerplatte heraus und ordnen Sie diese entsprechend der Nummerierung auf Ihrer Arbeitsfläche an. In der Mitte ist das Teil mit der Nummer 0. Rechts und links davon befinden sich die Teile mit der Nummer 1 usw.

Beginnen Sie das Zusammenleimen mit dem Teil 0 und einem der Teile 1. Geben Sie etwas Leim auf das Teil 1 und leimen Sie es an das Teil 0. Achten Sie dabei auf die Aussparungen in der Mitte. Diese müssen wieder exakt übereinanderliegen.

Zur besseren Führung können die trapezförmigen Teile mit eingesetzt werden. Die Aussparungen werden mit steigender Nummer der Seitenteile immer kleiner. Die Stufen der trapezförmigen Teile folgen genau diesem Muster.

Zum Trocknen können Sie die Teile immer wieder klammern. Setzen Sie durch Aufleimen der einzelnen Schichten rechts und links den Hirsch schrittweise zusammen.

Die äußeren vier Schichten bilden dabei die Beine des Tieres. Prüfen Sie beim Anleimen dieser Schichten den korrekten Stand des Hirsches. Sie können dazu die Schichten trotz der mittleren Führung etwas schieben.



Bauen Sie alle Tiere nach dem gleichen Muster auf.





Die Kutschen im Shop

Die Figur herstellen


Für die Figur dieses Modelles benötigen Sie die folgenden Einzelteile.

Der Zusammenbau ist recht einfach und bedarf keiner weiteren Erläuterung. Folgen Sie einfach den Abbildungen.





Zuletzt werden die Hirsche eingespannt und die Figur auf der Kutsche platziert.
