Bastelanleitung Dampflok Saxonia

Deutschlands erste funktionstüchtige Dampflokomotive



DAMASU-Holzkunst. Manufaktur mit Werksverkauf. 09544 Neuhausen/Erzgebirge, Olbernhauer Str. 31, 0173 3666 223, www.holzbastelsatz.de


Allgemeine Hinweise

Zu den Eisenbahnen im Shop

Die Saxonia


Die erste deutsche Dampflok

Die erste deutsche Dampflokomotive? Nun, das war sie wohl nicht ganz und trotzdem gebührt ihr der Titel. Um genau zu sein müßte man sagen, die Saxonia war die erste brauchbare deutsche Dampflok. Es gab schon ein paar Jahre vorher Versuche, eine Dampflok zu bauen. Die Ergebnisse waren aber ernüchternd.
Um 1838 waren die englischen Maschinenbauer dem Rest Europas und der Welt eine Nasenlänge voraus. In den 10 Jahren vor dem Bau der Saxonia haben sie schon über 100 Lokomotiven gebaut und erfolgreich zum Einsatz gebracht.
Da wundert es natürlich nicht, dass all diejenigen, die eine eigene Lokomotive bauen wollten, neugierig über den Kanal schauten. Auch Professor Schubert aus Dresden, der Konstrukteur der Saxonia, und seine Mitarbeiter nahmen sich eine englische Lok zum Vorbild. Sie hatten die Gelegenheit, eine englische Dampflok, die zum Bau der Strecke Dresden-Leipzig eingesetzt wurde, zu besichtigen und zu vermessen.
In der neu gegründeten Maschinenbauanstalt Uebigau machte sich das Team ans Werk. Sie bauten die englische Comet aber nicht einfach nach, sondern sie entwickelten aus den gewonnenen Erkenntnissen eine eigene Dampflok, die einige wesentliche Verbesserungen aufwies.
Ziel der Anstrengung war es, mit der neuen deutschen Lok den Eröffnungszug der Dresden-Leipziger Fernstrecke zu ziehen. Die Strecke war zu dieser Zeit schon im Bau und die Uebigauer mussten sich mächtig ins Zeug legen. In nur einem Jahr stellten sie ihre Dampflok auf die Räder. Auch Probefahrten mit und ohne Anhänger, Verbesserungsarbeiten und Antragstellung bei der Eisenbahngesellschaft schafften sie bis zur Eröffnung der Strecke und doch, den Eröffnungszug durften sie nicht ziehen. Prof. Schubert wurde lediglich gestattet, den Festzügen ohne Wagenzug hinterherzufahren. Schlimmer noch, diese Fahrt wurde auch noch handfest sabotiert.
Was war geschehen?
Die Lobby der englischen Lokomotivbauer hatte die entstehende Konkurrenz erkannt und mit Macht und Einfluß wurde diese prestigeträchtige Fahrt der Saxonia verhindert.
Und doch wurde die Fahrt für die Saxonia zum Triumph. Auf der Hinfahrt nach Leipzig sprach sich der Erfolg der deutschen Maschinenbauer herum und die heraneilende Saxonia wurde überall mit Begeisterung empfangen. Das blieb auch der englischen Konkurrenz nicht verborgen und sie bereiteten für die Rückfahrt die Sabotage vor.
Die Schrankenwärter wurden auf der Fahrt nach Dresden nicht mehr über das Folgen der Saxonia unterrichtet, so dass sie die Schranken für den Bahnverkehr schlossen. Dazu muß man wissen, dass zu dieser Zeit die Schranken nicht nach oben geöffnet wurden, sondern sie wurden einfach zur Seite gedreht. So wurde einmal der Straßenverkehr blockiert und zum anderen mal der Zugverkehr. Prof. Schubert versuchte zunächst die Schrankenwärter, die nach dem Sperren der Strecke nicht mehr auf ihrem Posten waren, mit der Dampfpfeife herbeizuholen; als das aber nicht gelang, fuhr er die Schranken einfach entzwei. Bei Pristerwitz zogen die Widersacher ihr letztes Ass aus dem Ärmel. Sie stellten eine Weiche so, dass die Saxonia in voller Fahrt auf ein Abstellgleis geleitet wurde. Dort stand eine englische Lokomotive vom Typ Adler. Hier endete die Fahrt der Saxonia an diesem Tag mit dem Ergebnis: Lokführer und Heizer unverletzt, Saxonia leicht beschädigt, Adler stark beschädigt.
Trotz dieser Aktion war der Bau der Saxonia ein Meilenstein für den deutschen Maschinenbau. Die Saxonia selbst war bis 1856 als Ersatzlok und im regulären Dienst im Einsatz und sie läutete eine Entwicklung ein, die Deutschland an die Spitze im Lokomotivbau und im Maschinenbau im Allgemeinen brachte.



Technische Daten




Zu den Eisenbahnen im Shop

Bauanleitung Dampflok Saxonia

Der Bausatz Dampflok "Saxonia" umfaßt die Lokomotive mit dem Kohlentender, Schienen und Figurensätze. Das Modell gibt es in zwei verschiedenen Größen (1:21 oder 1:42). Diese Bastelanleitung beschreibt alle Arbeitsschritte für die gesamten Dampflok in beiden Größen. Die beiden Modellgrößen sind sehr ähnlich aufgebaut. Wo es Unterschiede gibt, weise ich Sie an der entsprechenden Stelle darauf hin. Bevor Sie nun beginnen, lesen Sie bitte noch die allgemeinen Hinweise zum Umgang mit unseren Holzbausätzen durch. Wir wünschen Ihnen viel Spaß beim Basteln.

Zu den Eisenbahnen im Shop

Fahrgestell

Die Fahrgestelle aller Fahrzeuge sind im Prinzip immer gleich aufgebaut. Jedes Fahrgestell besteht aus zwei Längsholmen, mehreren Querholmen, den Achsen und den Rädern. Deshalb werde ich an dieser Stelle nur den Aufbau des Fahrgestelles der Lok zeigen und im Anschluß noch auf die Unterschiede beim Kohlentender und den Personenwagen hinweisen.
Beginnen Sie mit dem Zusammensetzen des Rahmens. Die benötigten Teile sehen Sie auf der folgenden Abbildung.


Für eine bessere Optik und Stabilität werden die Längsholme doppelt verwendet, d.h. jedes Teil ist zweimal da und muß miteinander verleimt werden. Bei den langen Längsholmen ist bei je einem Teil die Achsaufhängung und die Federung mit ausgeschnitten. Diese werden mit je einem einfachen Längsholm verleimt. Wichtig dabei ist, dass bei dem fertigen Rahmen die Teile mit der Achsaufhängung außen liegen. Das bedeutet, die beiden Längsholme müssen spiegelbildlich verleimt werden.


Nun können Sie den Rahmen schon zusammensetzen. Dazu setzen Sie die Querholmteile mit den Zapfen in die entsprechenden Löcher eines Längsholmes ein. Die Reihenfolge können Sie den Abbildungen entnehmen.




Außen befinden sich die beiden schlichten Querholme. Die mittleren beiden Querholme haben eine rechteckige Aussparung für die Aufnahme des Dampfkessels. Diese Aussparung zeigt in Richtung der Federung auf den Längsholmen. Die beiden Querholme unten auf den Abbildungen haben je zwei halbrunde Aussparungen. Diese nehmen später die beiden Arbeitszylinder auf und zeigen in Richtung der Achsaufhängung.




Nun haben Sie noch zwei Querholmteile ohne Zapfen übrig. Diese leimen Sie einfach an die beiden äußeren Querholmteile von außen an. Somit haben Sie nun einen doppelt verstärkten Außenrahmen.
Weiter geht es mit den Achsen. Auch diese werden wieder doppelt verleimt.


Danach werden die Achsen in die Achsaufhängungen des Rahmens eingeleimt. Bevor Sie nun mit den Rädern beginnen, sollten die bisherigen Leimverbindungen gut getrocknet sein.


Jedes Rad besteht aus drei übereinander geleimte Schichten. Zwei dieser Schichten sind gleich (Laufräder) und eine Schicht ist etwas größer (Führungsrad). Die beiden Antriebsräder der Lok sind über der Radabdeckung miteinander verbunden, alle anderen Räder (einschließlich der Wagen) sind einzeln. Jedes Radteil hat in der Mitte eine kleine eingravierte Markierung. Diese Markierung muß bei den folgenden Arbeitsschritten immer nach außen zeigen, also für Sie sichtbar sein. Sollten Sie das nicht beachten, dann werden Sie merken, dass die Speichen der Räder nicht deckungsgleich verleimbar sind. Am einfachsten geht es, wenn Sie die Räder aus der Trägerplatte auslösen und genauso auf Ihrer Arbeitsfläche bereit legen.




Das Anbringen der Räder ist recht einfach und wiederholt sich immer wieder in der gleichen Art und Weise. Beginnen Sie mit dem etwas größeren Führungsrad. Geben Sie dazu einen Tropfen Leim auf die entsprechende Achse und setzen Sie das Führungsrad auf. Danach leimen Sie eines der Laufräder von hinten ein und setzen es ebenfalls auf. Danach das zweite Laufrad. Richten Sie alles ordentlich aus und entfernen Sie die Leimreste. Eventuell müssen Sie die Räder beim Trocknen zusammenklammern.


Bei der Lok leimen Sie zum Schluß je ein zusätzliches Teil der Radabdeckung an die Antriebsräder.


Die Fahrgestelle des Kohlentenders wird genauso aufgebaut wie das Fahrgestell der Lok. Der Unterschied besteht nur in Anzahl und Aussehen der Querholme. Die folgenden Abbildungen zeigen Ihnen den Aufbau.







Zu den Eisenbahnen im Shop

Dampflok Aufbauten



Da das Modell eine Räucherlok ist, muß im Inneren zuerst ein Rauchkanal aufgebaut werden. Dieser Kanal dient als Gehäuse für die Räucherkerze, als Rauchabzug und als Träger für alle anderen Teile des Lokaufbaues. Fehler, die hier entstehen, führen zu Problemen beim weiteren Aufbau der Lok.
Legen Sie sich ein Seitenteil des Rauchkanals auf Ihre Arbeitsfläche und leimen Sie die beiden inneren Teile ein.




Danach setzen Sie das Rückteil ein und ...




... nun noch das obere Abdeckteil und die Frontplatte.




Jetzt werden die Trägerteile für die Kesselverkleidung angebracht...




... und die Trägerteile für den Feuerkesselaufsatz.




An dieser Stelle unterscheiden sich die große (1:21) und die kleine Dampflok (1:42). Der Aufsatz auf dem Feuerkessel wird bei der großen Lok durch das abgebildete Kreuz und die beiden Platten gebildet. Bei der kleinen Dampflok (1:42) werden auf dem Feuerkessel vier von den unten abgebildeten Holzscheiben geleimt.


Die mit "vorn" bezeichnete Kante ersetzt bei der kleinen Lok die bei der großen Lok an der Vorderseite des Feuerkessels verwendeten kleinen Holzstreifen.
Ein Hinweis zwischendurch: Bei der kleinen Dampflok ist der Raum für die Räucherkerze sehr klein. Das Betreiben als Räucherlok ist dementsprechend sehr gefährlich. Wenn Sie auch die kleine Dampflok als Räucherlok betreiben möchten, dann empfehlen wir Ihnen, die Räucherkerze nicht direkt in die Lok zu stellen, sondern unter der Lok einen Raum zur Aufstellung der Räucherkerze zu schaffen.
Der Feuerkessel wird mit Holzstreifen verkleidet. Beginnen Sie mit dem ersten Streifen an der Rückseite des Feuerkessels. Dort sind Markierungen angebracht, die Ihnen genau die Mitte anzeigen. Der Streifen muß exakt senkrecht und oben bündig angebracht werden. Wenn der erste Streifen gut angetrocknet ist, können Sie nach rechts und links alle anderen Streifen aufleimen. Auch diese müssen oben wieder bündig sein.




Bei der großen Dampflok (1:21) müssen Sie nun noch an der Vorderseite zum Dampfkessel hin die kleineren Streifen einsetzen. Wenn Sie etwas großzügig gearbeitet haben kann es sein, dass Sie den letzten Streifen etwas anpassen müssen. Lassen Sie alles gut trocknen. Bei der kleinen Lok (1:42) entfällt dieser Schritt.




In der gleichen Art und Weise verfahren Sie mit der Verkleidung des Dampfkessels. Dazu finden Sie auf der Trägerplatte Holzstreifen, die wellenförmig angeschnitten sind. Beginnen Sie wieder mit dem Mittelstreifen. Auf dem Dampfkessel sind wieder Markierungen angebracht, die Ihnen die Mitte zeigen. Die Streifen werden vorn, nicht am Feuerkessel bündig, angesetzt. Nachdem der erste Streifen angetrocknet ist, können Sie alle anderen rechts und links anleimen. Ein Tipp noch: Die Streifen 3 bis 7, von der Mitte aus gezählt, kann man auf der Feuerkesselseite von innen etwas anphasen, dann legen sie sich besser an den Feuerkessel an. Probieren Sie es vor dem Anleimen aus.




Im Zubehör finden Sie die Ofentür. Das Teil ist aus Karton hergestellt. Leimen Sie es mittig auf den Feuerkessel. Den fertigen Feuerkessel können Sie nun auf das Fahrgestell leimen. Der Feuerkessel stößt dabei an den Querholm (Kesselträger) an. Sie schieben also den Kessel so weit es geht nach vorn.




Der folgende Arbeitsschritt befasst sich mit allem, was von unten an die Lok gebaut wird. Die benötigten Teile sehen Sie auf der folgenden Abbildung.

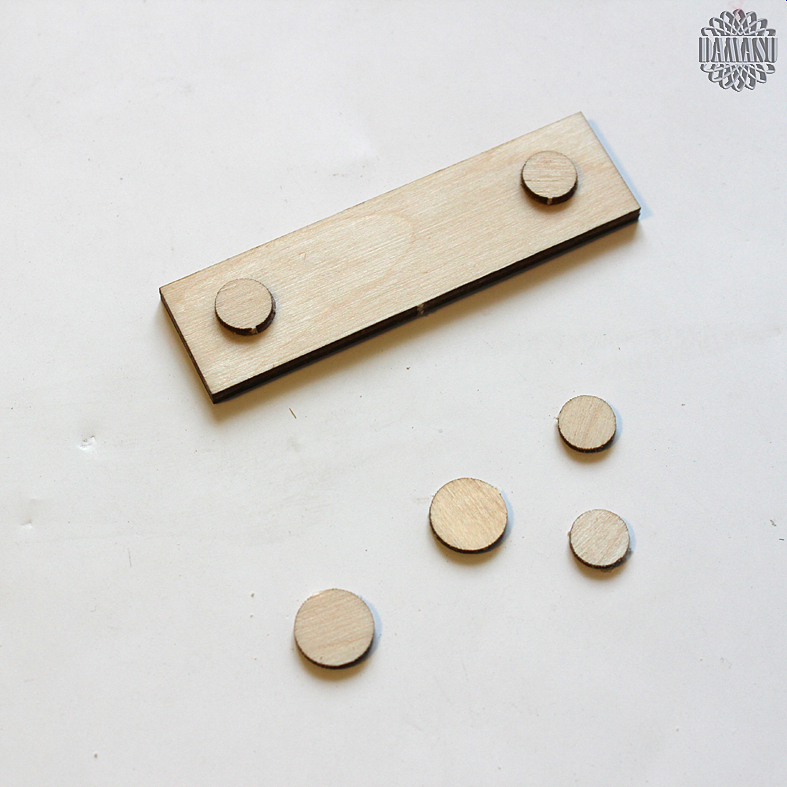

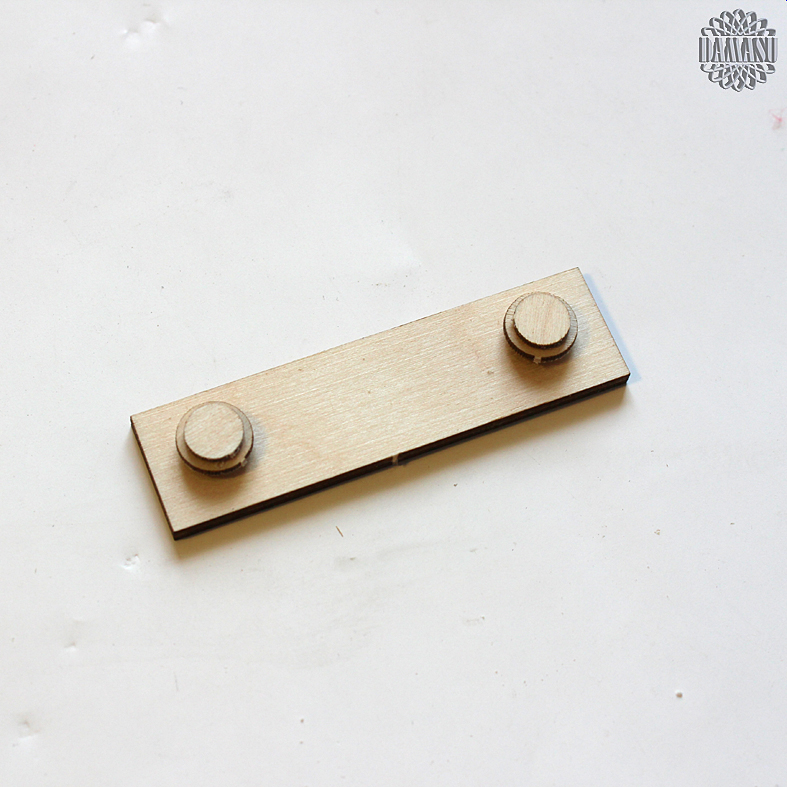

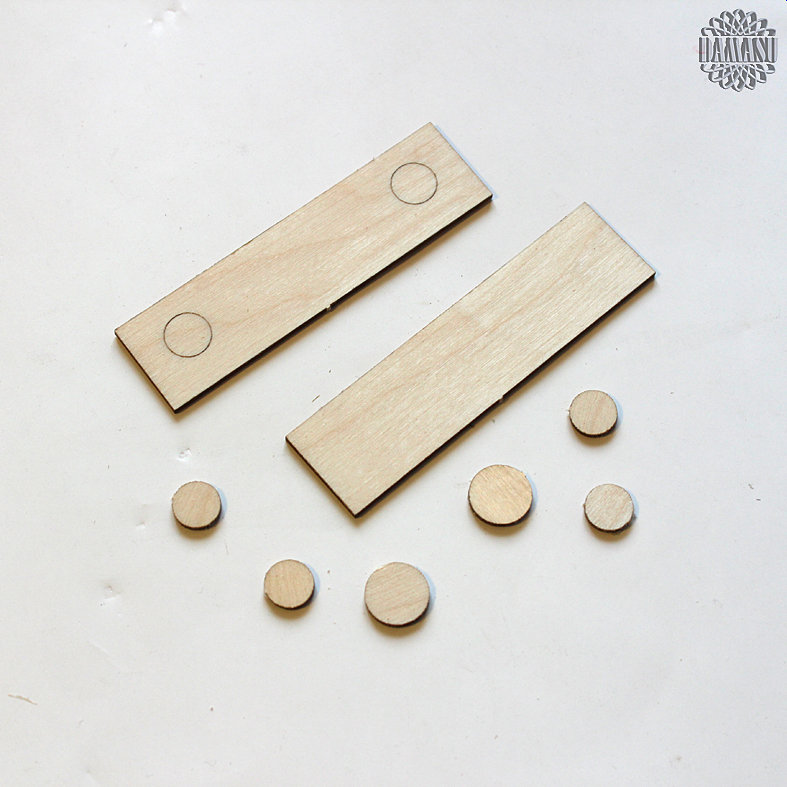

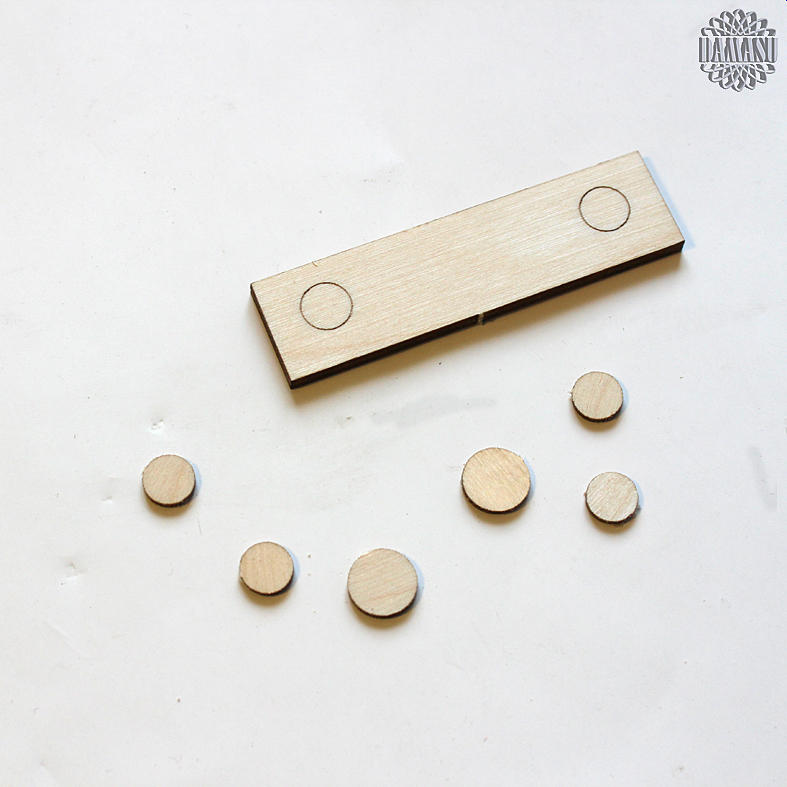

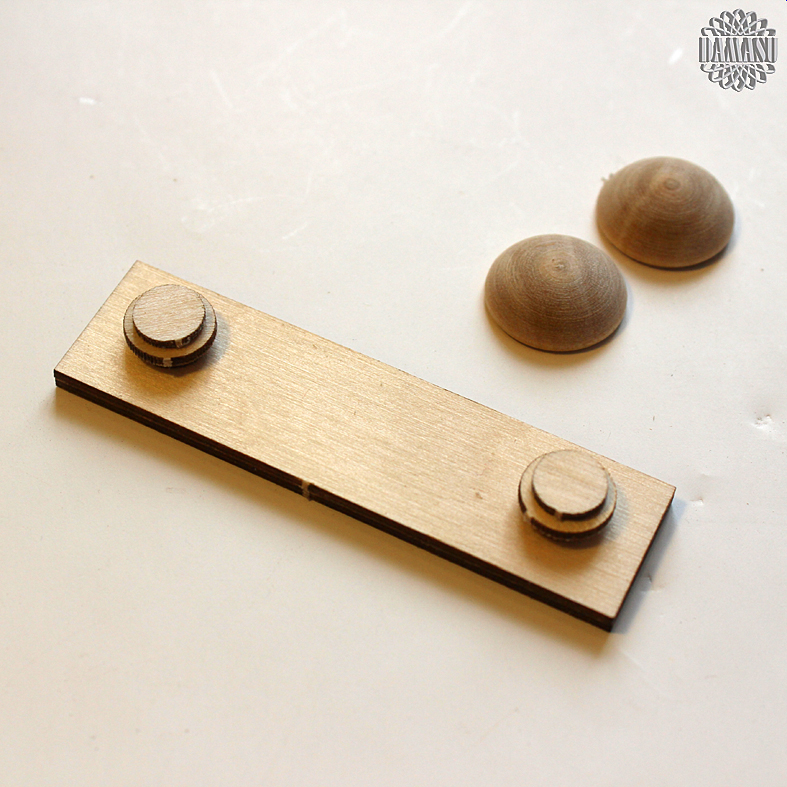

Stellen Sie als erstes die Pufferplatte her. Dazu leimen Sie die zwei Grundplatten mit der Gravur nach außen zusammen. Dann leimen Sie die drei kreisrunden Flachteile auf die Gravur. Das größere Teil kommt in die Mitte (betrifft die große Ausführung, bei der kleinen Ausführung sind alle kreisrunden Teile gleich groß). Zum Schluß kommen die halbkreisförmigen Puffer darüber. Richten Sie alles aus und lassen Sie es trocknen. Diese Pufferplatten werden genau so beim Kohlentender und den Personenwagen verwendet. Lok und Kohlentender haben jeweils nur eine Pufferplatte. Zwischen Lok und Tender befinden sich keine Puffer.












Die fertige Pufferplatte wird nun vorn an den Rahmen der Lok geleimt. Die Pufferplatte schließt oben bündig mit dem Rahmen ab. Drehen Sie die Lok um und leimen Sie noch die beiden Arbeitszylinder und den Kuppelhaken vorn und hinten an.








Nun werden noch einige Teile an die Laufräder geleimt. Auf die Antriebsräder kommt die Koppelstange. Dazu leimen Sie zuerst auf jedes Rad die Kurbelverkleidung natürlich auf beide Räder im selben Winkel. Dann setzen Sie die Koppelstange auf.


Das kleine Laufrad hinten bekommt eine Mutter als Nabenabdeckung und einen Trittbügel.


Nun kommt das wichtigste Teil an unsere Lok, der Schornstein. Keine Dampflok ohne Schornstein. Sie finden dazu im Zubehör einige Drehteile. Suchen Sie sich die entsprechenden Teile heraus. Zusätzlich benötigen Sie auch noch einige Holzscheiben mit und ohne Loch und die vordere Kesseltür. Alle Teile sehen Sie noch einmal auf der folgenden Abbildung.


Leimen Sie die drei Türme zusammen. Die Zwischenscheiben stehen immer etwas über und bilden einen Absatz.


Leimen Sie nun die drei Türme auf den Dampfkessel. Der mittlere Turm steht bei der großen Dampflok ca. 2 mm und bei der kleinen Lok ca. 1 mm von der vorderen Kante entfernt. Der rechte Turm steht mittig zwischen dem mittleren Turm und dem Feuerkessel.


Nun können Sie die 3 Teile der Lokführerstellfläche anleimen. Die Abbildungen zeigen den Aufbau recht deutlich.






Im letzten Arbeitsschritt wird nun noch der Feuerkessel abgedeckt und einige Armaturen angebracht. Die beiden Drehteile der Kesselabdeckung leimen Sie wie auf der Abbildung zu sehen auf den Feuerkessel.


Zum Schluß leimen Sie die drei Armaturenteile noch an. Die Abbildungen zeigen, wo sie hingehören.






Der krönende Abschluß ist das Anbringen der beiden Namensschilder "SAXONIA" auf dem Dampfkessel.



Zu den Eisenbahnen im Shop

Kohlentender Aufbauten

Der Kohlentender ist ein kleiner Pritschenwagen mit einem kombinierten Kohlen- und Wasserspeicher. Beginnen Sie wieder mit dem Aufbau des Fahrgestelles und dem Anbringen der Pufferplatten und Kuppelhaken. Beides ist weiter vorn beschrieben. Der Tender bekommt nur eine Pufferplatte, die Seite zur Lok hat keine Pufferplatte sondern nur den Kupplungshaken.


Beginnen Sie nun mit dem Aufbau des Wasserkessels auf der Grundplatte des Kohlentenders. Dazu leimen Sie die Seitenplatten in der abgebildeten Reihenfolge in die Grundplatte ein. Aufpassen müssen Sie bei den beiden seitlichen Außenwänden. Die Platten haben Löcher für die Griffe. Diese müssen oben sein.
















Zum Abschluß leimen Sie den Deckel auf die Seitenwände und die vier Griffe in die dafür vorgesehenen Löcher.




Wenn Sie den Tender zum Schluß mit Kohlen füllen möchten (im Lieferumfang enthalten), dann sollten Sie nun einen Unterbau für die Kohlen schaffen. Dadurch brauchen Sie später nicht so viele Kohlen einleimen und der Tender sieht voller aus. Folgen Sie wieder den Abbildungen.








Als nächstes bekommt der Wasserkessel noch eine Überwurfschürze. Die 3 Teile sind leicht anzubringen.




Nun werden noch die drei Bretter des Pritschenwagens um den Wasserkessel herumgeleimt.




Damit ist der Tenderaufbau fertig und kann mit dem Fahrgestell verleimt werden. Setzen Sie den Tenderaufbau so auf das Fahrgestell, dass die Grundplatte hinten bündig mit dem Rahmen des Fahrgestelles abschließt. Die Pufferplatte steht also vor. Damit rückt der Tender dicht an die Lok heran.




Im vorletzten Arbeitsschritt leimen Sie die Federteile vor die Räder. Dazu leimen Sie zunächst eine Holzscheibe auf jede Radnabe (nur im Maßstab 1:21) und danach auf diese Holzscheibe das Zierteil mit der Wagenfederung.






Jetzt noch Kohlen laden und dann kann der Tender mit auf Reisen gehen. Das geht ganz einfach. Streichen Sie die Fläche, auf der die Kohlen liegen sollen, dick mit Leim ein. Dann schütten Sie alle Kohlen in den Tender und drücken die Kohlen vorsichtig fest. Nach dem Antrocknen schütten Sie die nicht festgeleimten Kohlen wieder heraus und wiederholen den Vorgang noch einmal, bis Sie mit dem Ergebnis zufrieden sind.





Zu den Eisenbahnen im Shop

Schienen und Räucherkerzeneinsatz

Zusätzlich können Sie für beide Modellgrößen Bausätze für Schienen und für die Modellgröße M 1:21 (großes Modell) auch einen Räucherkerzeneinsatz bekommen. Diese Bausätze gibt es jeweils in Schwarz und in Naturfarben.




Die Schienen zu unserem Modellzug gibt es in ca. 15 cm langen Teilstücken. Pro Packung können Sie damit ca 60cm (M 1:21) bzw. ca 100cm (M 1:42) Schienenlänge aufbauen. Die Schienenabschnitte können nach Belieben gekürzt werden. Der Aufbau ist recht einfach. Die Schienenstücke sind mit Zapfen versehen, welche Sie einfach in die Schwellen einleimen. Am Ende einer Schiene ist der Zapfen nur halb so breit, so dass Sie das nächste Schienenstück ansetzen können.




Der Räucherkerzeneinsatz ist ebenfalls mit wenigen Handgriffen aufgebaut und macht aus Ihrer Dampflok eine Räucherlok. Fast wie beim Original. Noch ein Hinweis; auch die Saxonia im Maßstab 1:42 ist zum Räuchern vorbereitet. Allerdings sind die Abmaße so klein, daß man nicht ohne weiteres eine Räucherkerze direkt in die Lok stellen kann. Wenn man dieses Modell zum Räuchern bringen möchte, dann muß man einen zusätzlichen Unterbau unter die Gleise bringen, in dem man dann die Räucherkerze platzieren kann. Da ist der Bastler in Ihnen gefragt.







Zu den Eisenbahnen im Shop

Figurengruppen

Für unsere Dampfzüge bieten wir Ihnen auch noch einige Figurengruppen an. Mit diesen "Männeln" bringen Sie erst so richtig Leben in das Modell. Neben dem Zugführer und dem Heizer gibt es noch die beiden feinen Leute, die gerade ihr Sektglas erheben, die Familie und die Skatgruppe. Die Figuren sind eine kleine Auswahl der gesellschaftlichen Schichten vor gut 150 Jahren.
Die Figuren sind naturbelassen und können durch Sie ganz individuell gestaltet werden. Alle Teile sind fertig ausgeschnitten und müssen nur noch zusammengeleimt werden. Jeder Figur liegt ein Blatt mit je einer Abbildung von allen Seiten bei. Die Montage ist einfach und schnell gemacht.
Die folgenden Abbildungen zeigen die Figurengruppen im Maßstab 1:21. Wir zeigen Ihnen an dieser Stelle alle Figuren, die es für unsere Dampzüge gibt, auch für Modelle, die nicht Gegenstand dieser Bauanleitung sind. Weitere Informationen finden Sie im Internet unter: http://www.damasu.de/UWG_BAUSATZ-MODELLBAU_EISENBAHN.PHP

Zugführer




Heizer




Feine Leute




Familie




Skatspieler
