Bastelanleitung Personenwagen für Saxonia und Adler

Zu den Eisenbahnen im Shop

Bastelanleitung Dampfzug-Wagons

typische Wagons der Dampfzug-Epoche



DAMASU-Holzkunst. Manufaktur mit Werksverkauf. 09544 Neuhausen/Erzgebirge, Olbernhauer Str. 31, 0173 3666 223, www.holzbastelsatz.de


Allgemeine Hinweise

Zu den Eisenbahnen im Shop

Bauanleitung Dampfzug-Wagons

Der Bausätze Dampfzug-Wagons umfassen verschiedene Wagons im Stil der Gründerzeit (um 1900) und Figurensätze. Die Modelle gibt es in zwei verschiedenen Größen (1:21 oder 1:42). Diese Bastelanleitung beschreibt alle Arbeitsschritte für die einzelnen Wagons in beiden Größen. Die beiden Modellgrößen sind sehr ähnlich aufgebaut. Wo es Unterschiede gibt, weise ich Sie an der entsprechenden Stelle darauf hin. Bevor Sie nun beginnen, lesen Sie bitte noch die allgemeinen Hinweise zum Umgang mit unseren Holzbausätzen durch. Wir wünschen Ihnen viel Spaß beim Basteln.

Zu den Eisenbahnen im Shop

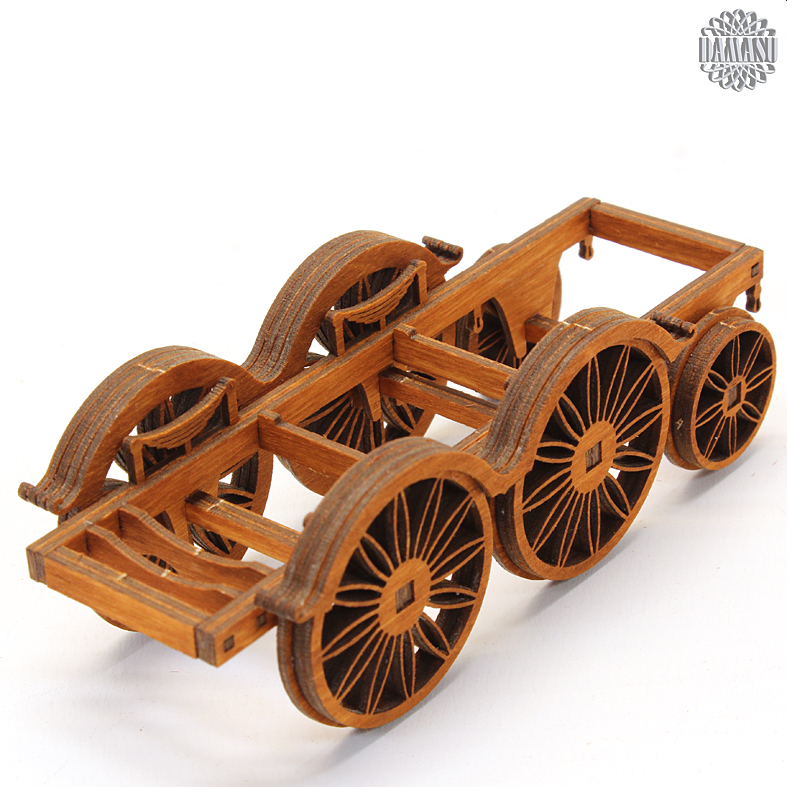

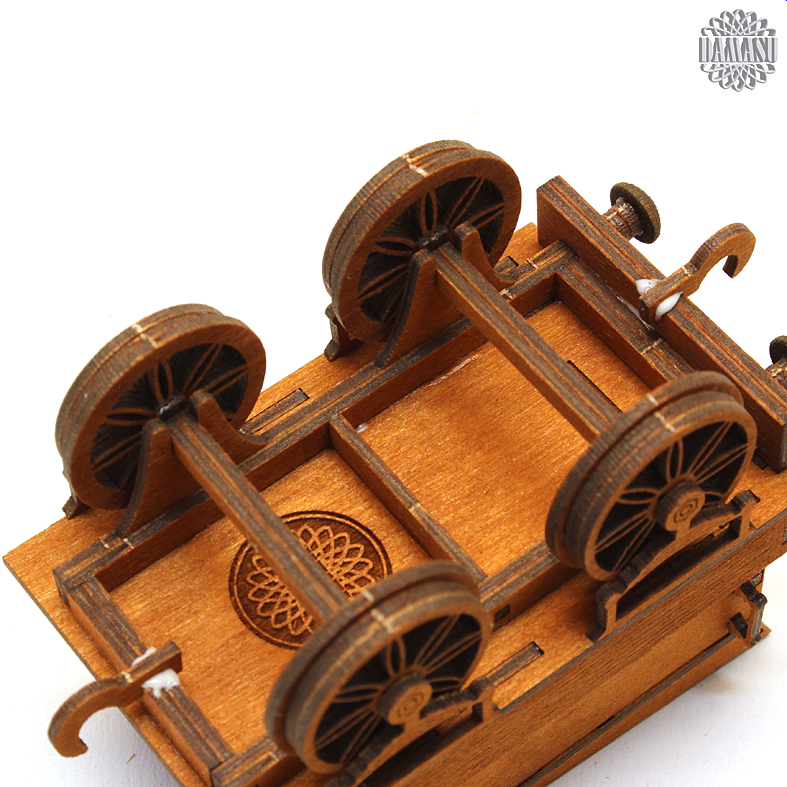

Fahrgestell der Wagons

Die Fahrgestelle aller Fahrzeuge sind im Prinzip immer gleich aufgebaut. Jedes Fahrgestell besteht aus zwei Längsholmen, mehreren Querholmen, den Achsen und den Rädern. Deshalb werde ich an dieser Stelle nur den Aufbau eines Fahrgestelles zeigen. Unterscheiden können sich die Fahrgestelle in ihrer Länge und der Dekoration der Räder und anderer Teile.

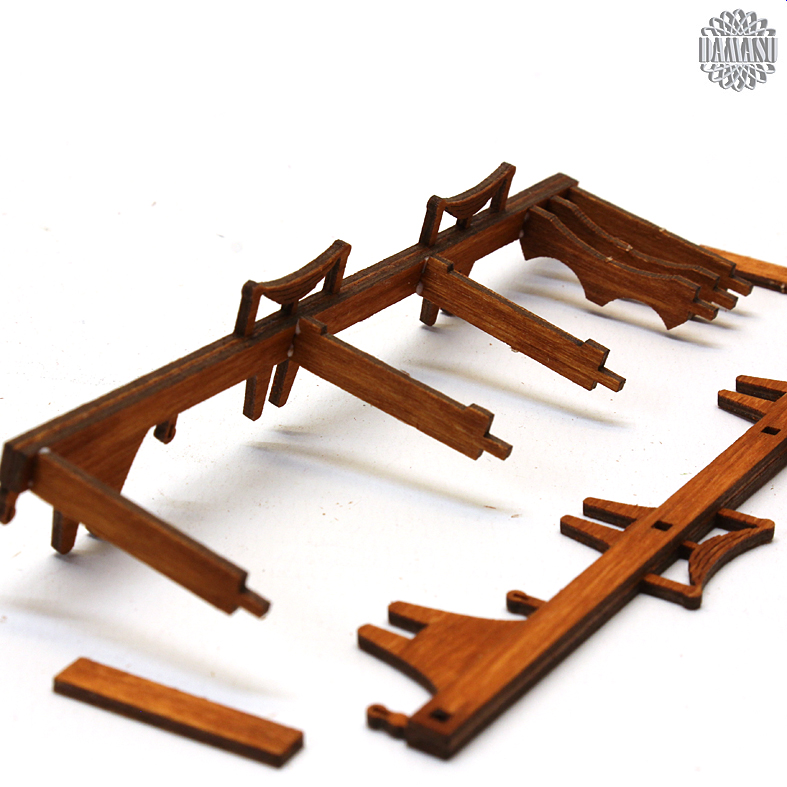

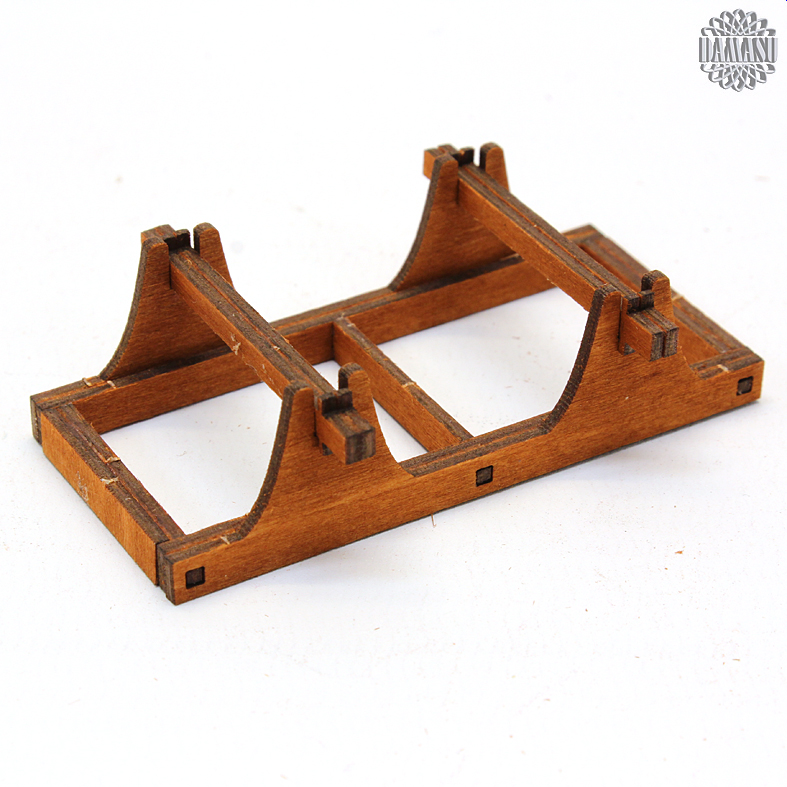

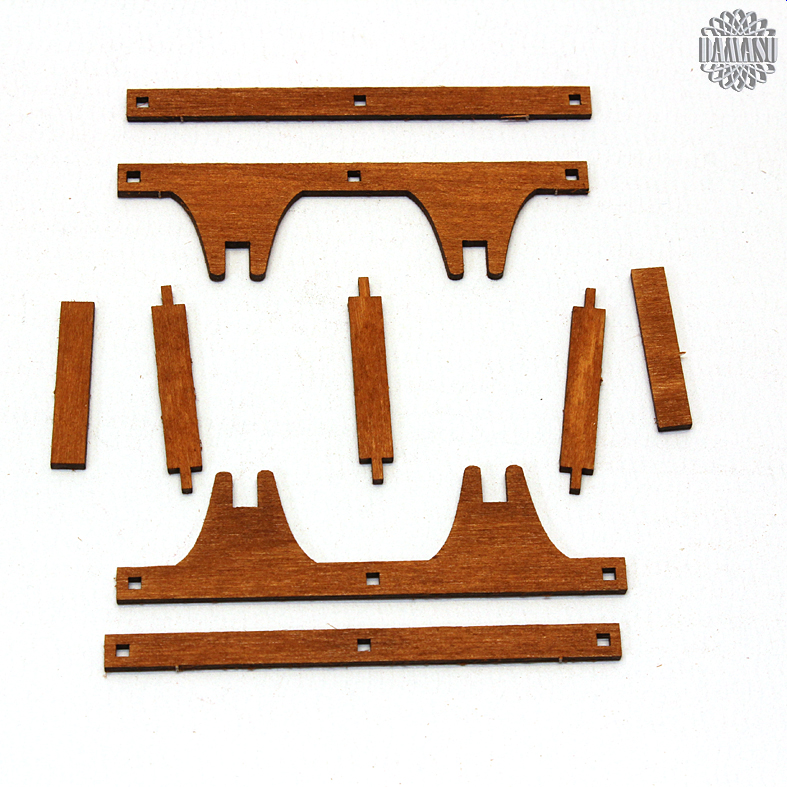

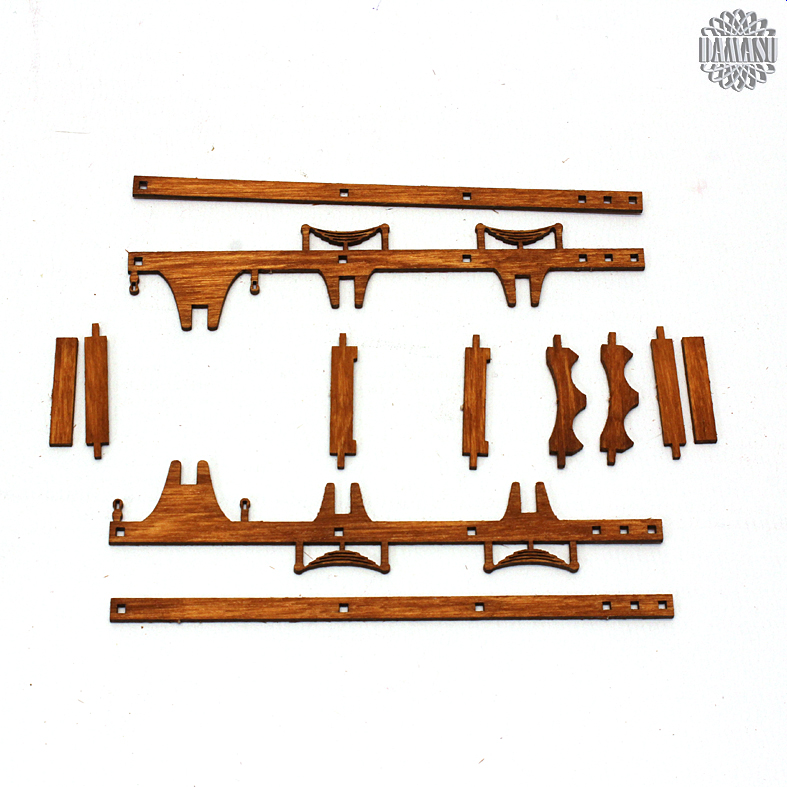

Beginnen Sie mit dem Zusammensetzen des Rahmens. Die benötigten Teile sehen Sie auf der folgenden Abbildung.

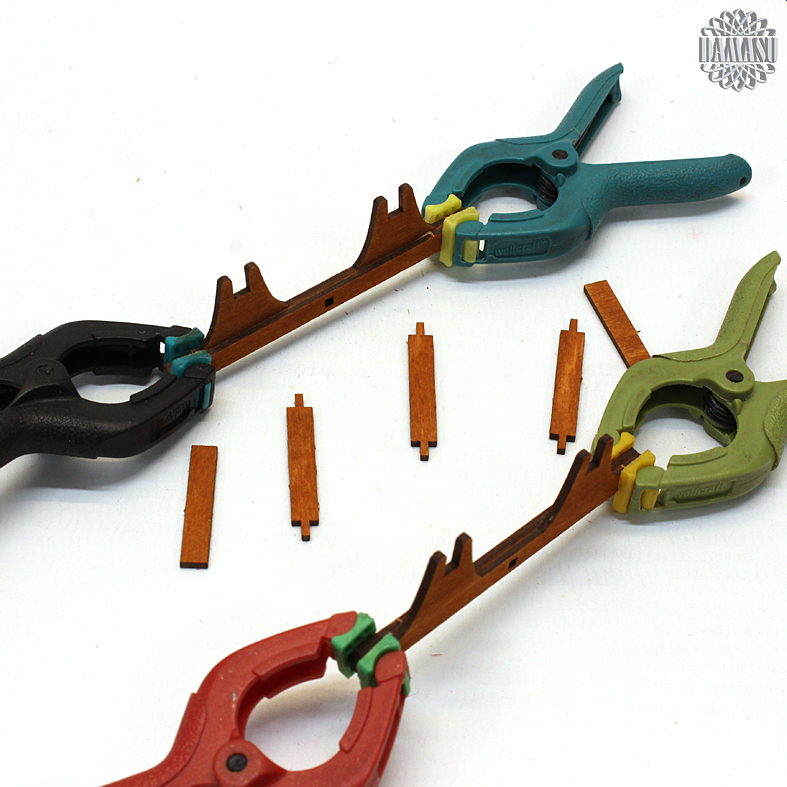

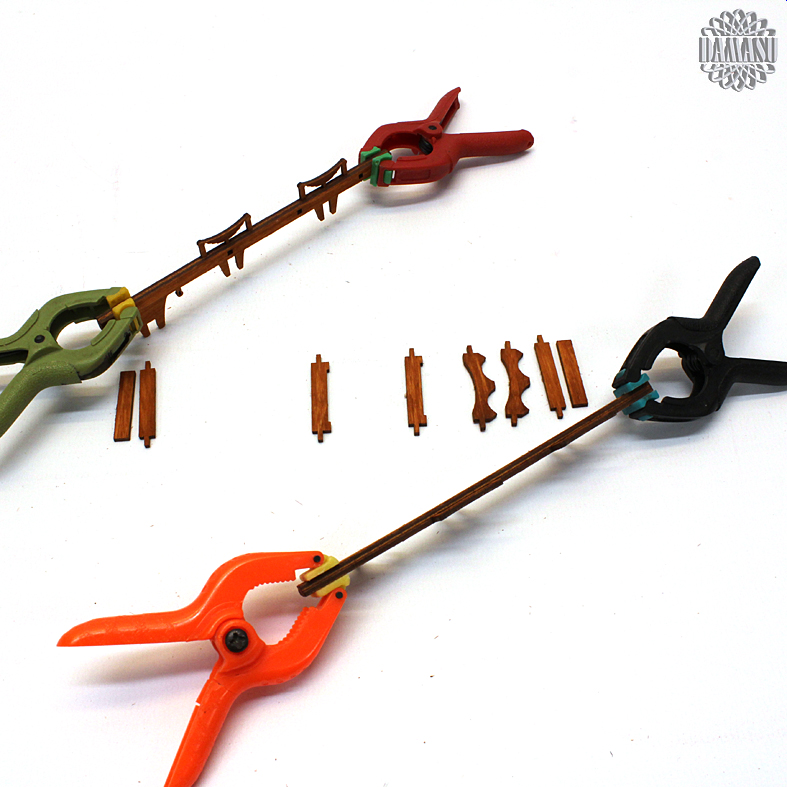

Für eine bessere Optik und Stabilität werden die Längsholme doppelt verwendet, d.h. jedes Teil ist zweimal da und muß miteinander verleimt werden. Bei den langen Längsholmen ist bei je einem Teil die Achsaufhängung mit ausgeschnitten. Diese werden mit je einem einfachen Längsholm verleimt. Wichtig dabei ist, dass bei dem fertigen Rahmen die Teile mit der Achsaufhängung außen liegen. Das bedeutet, die beiden Längsholme müssen spiegelbildlich verleimt werden.

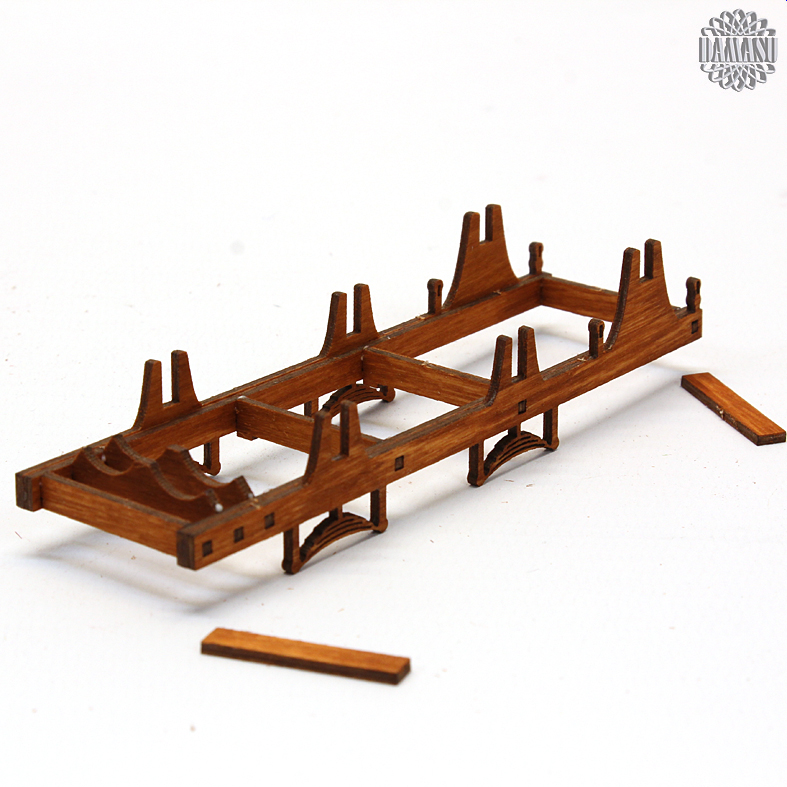

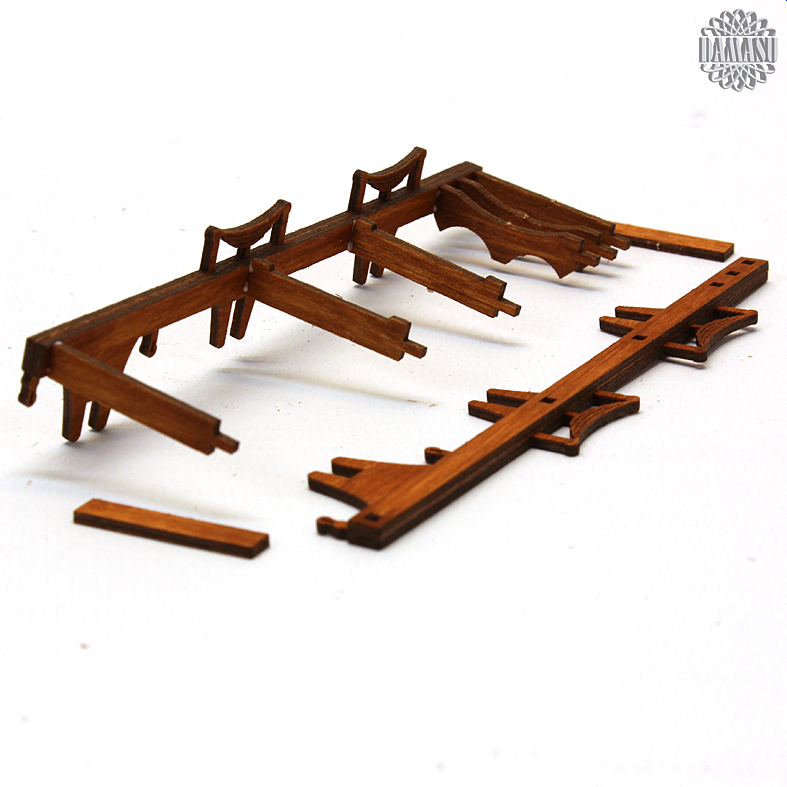

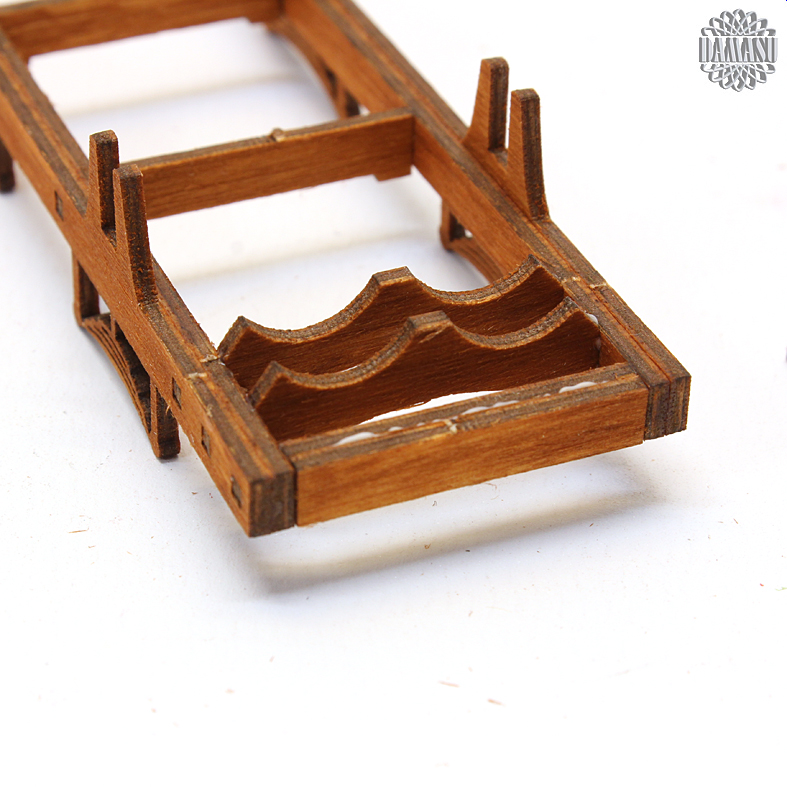

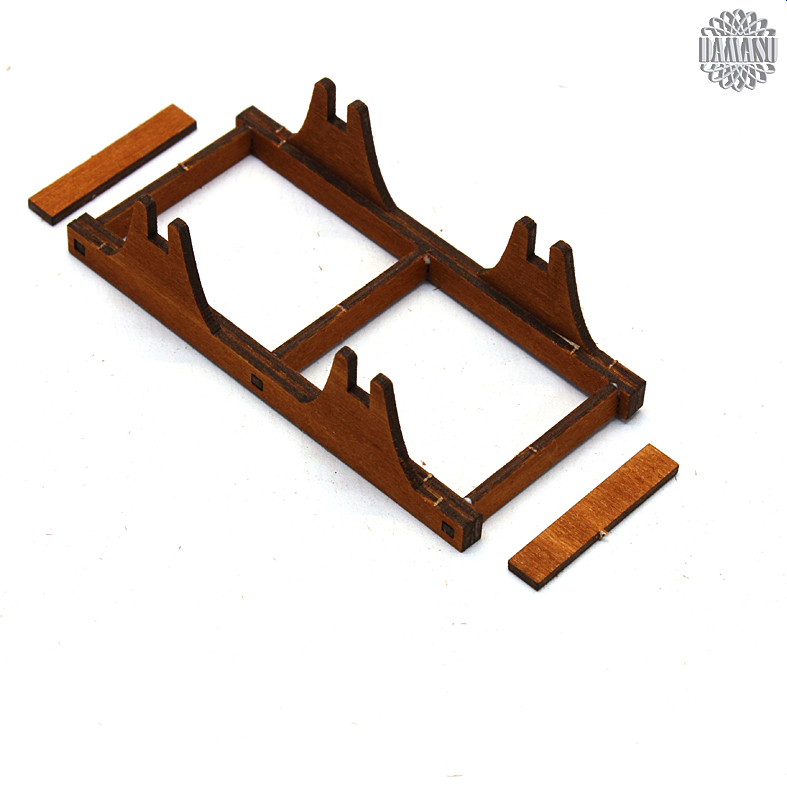

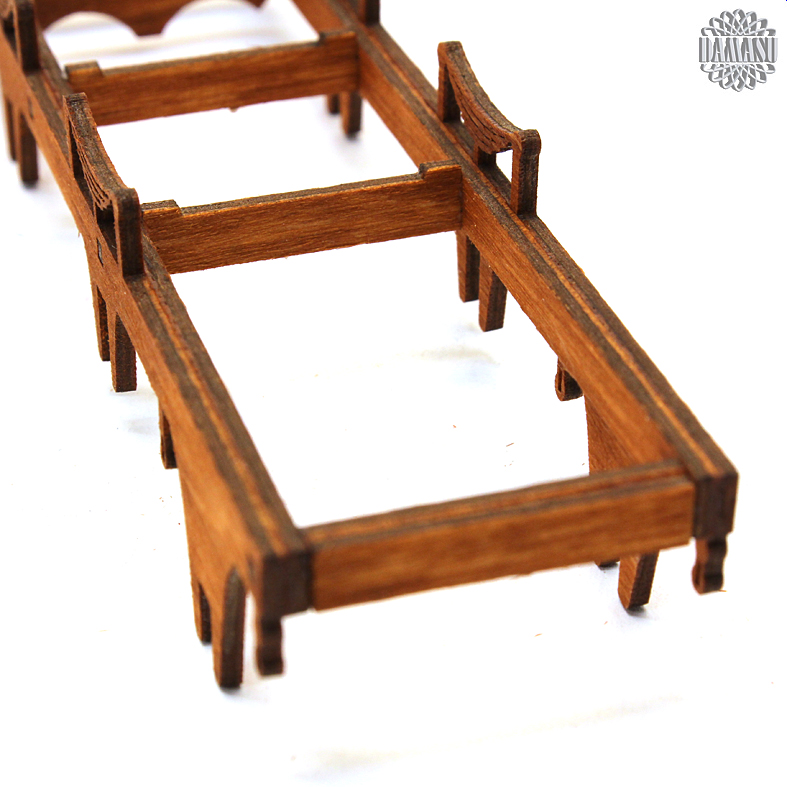

Nun können Sie den Rahmen schon zusammensetzen. Dazu setzen Sie die Querholmteile mit den Zapfen in die entsprechenden Löcher eines Längsholmes ein. Die Reihenfolge können Sie den Abbildungen entnehmen.

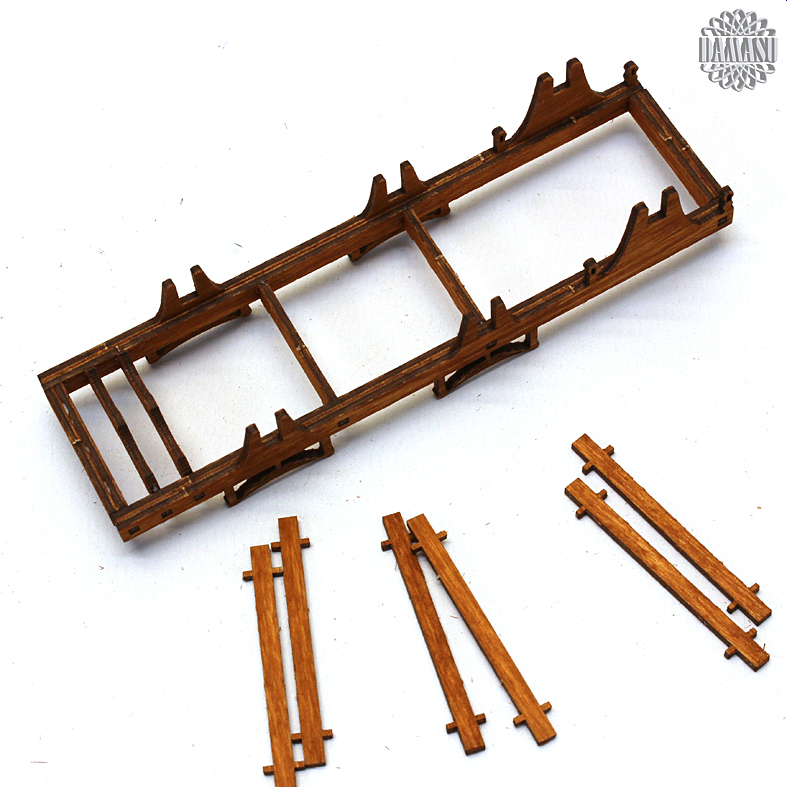

Nun haben Sie noch zwei Querholmteile ohne Zapfen übrig. Diese leimen Sie einfach an die beiden äußeren Querholmteile von außen an. Somit haben Sie nun einen doppelt verstärkten Außenrahmen.

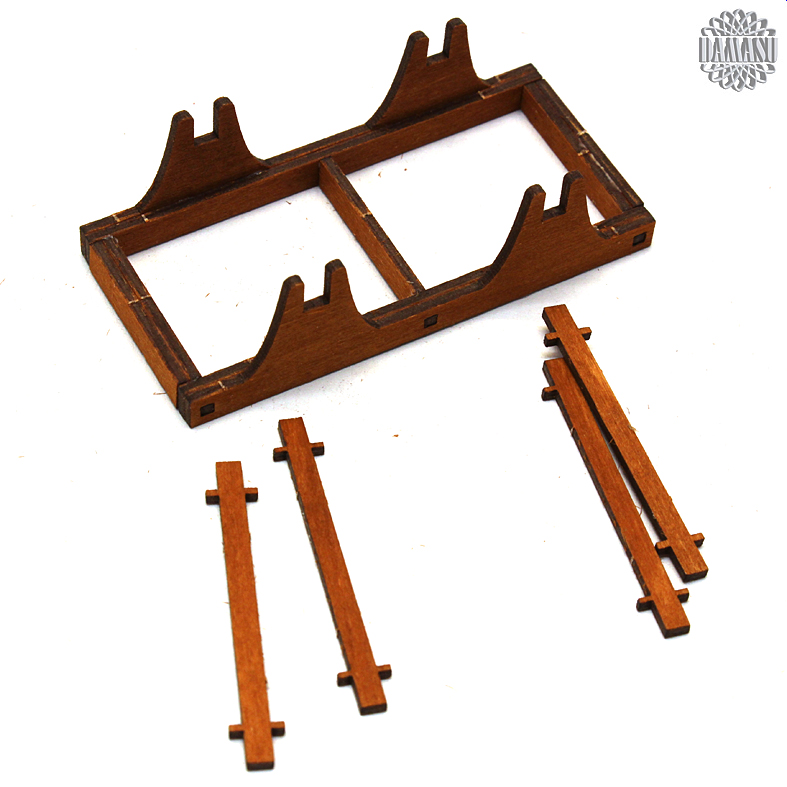

Weiter geht es mit den Achsen. Auch diese werden wieder doppelt verleimt.

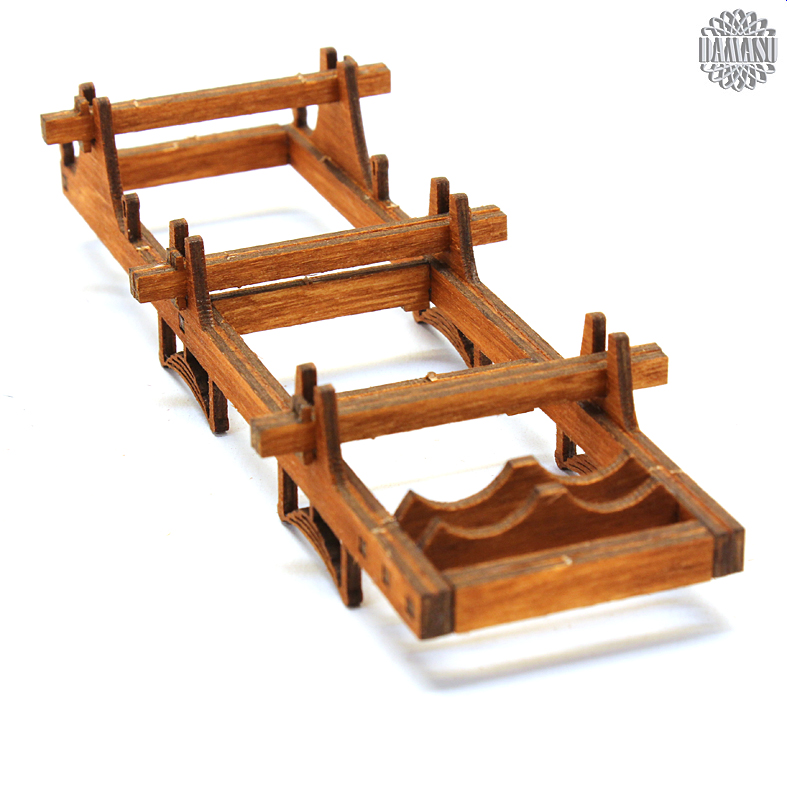

Danach werden die Achsen in die Achsaufhängungen des Rahmens eingeleimt. Bevor Sie nun mit den Rädern beginnen, sollten die bisherigen Leimverbindungen gut getrocknet sein.

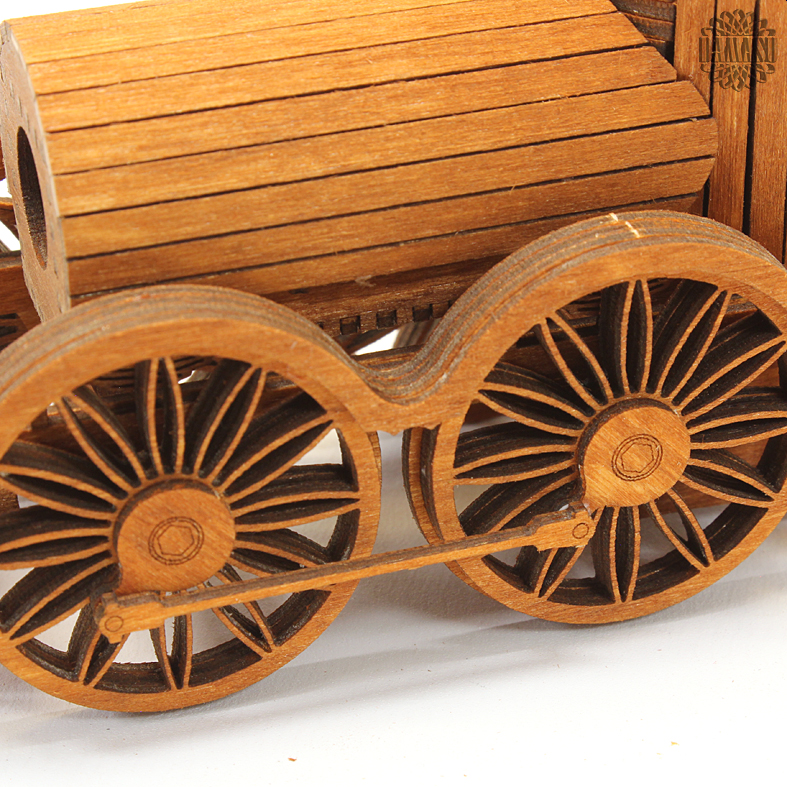

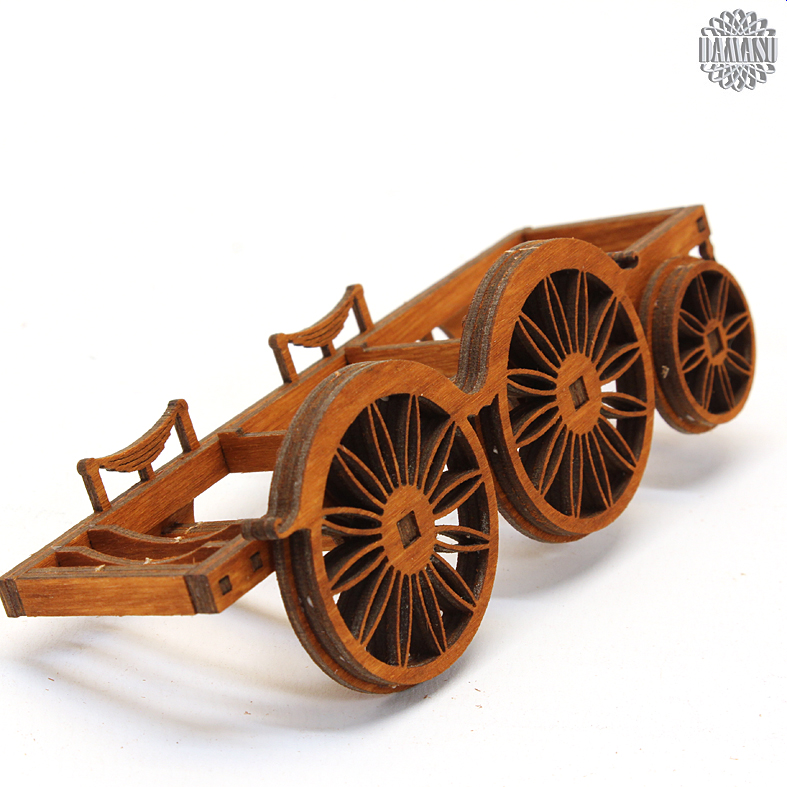

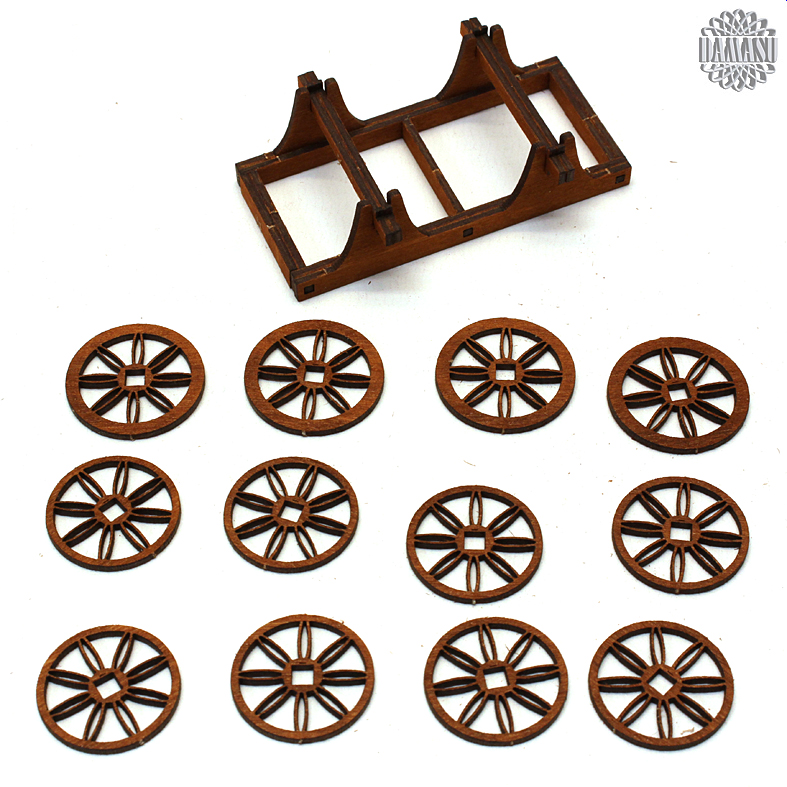

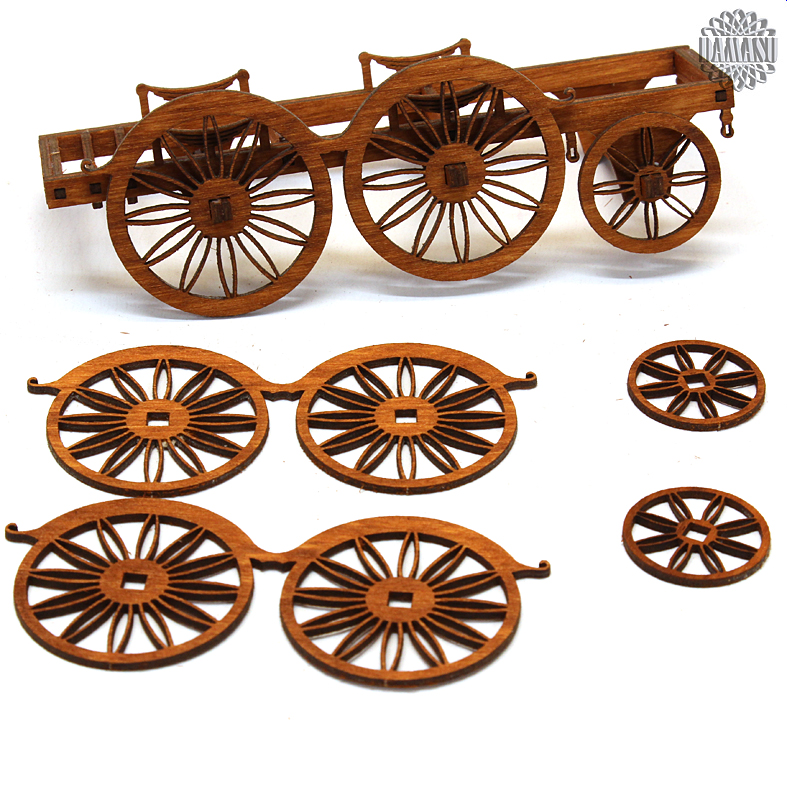

Jedes Rad besteht aus drei übereinander geleimte Schichten. Von diesen drei Schichten ist immer eine etwas größer, wie die anderen zwei. Diese größere Schicht ist immer die innere Schicht eines jeden Wagenrades. Die Räder können je nach Modell unterschiedlich gestaltet sein. Wie sie zusammengehören sollte anhand der Teile eindeutig sein. Leimen Sie die drei Schichten eines jeden Rades zusammen und lassen Sie es gut trocknen.

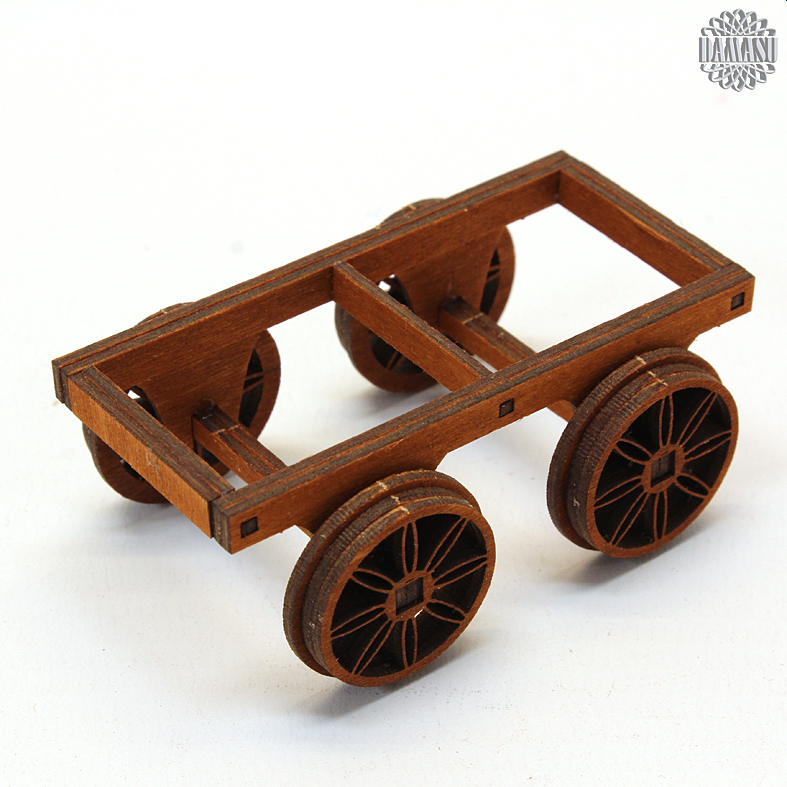

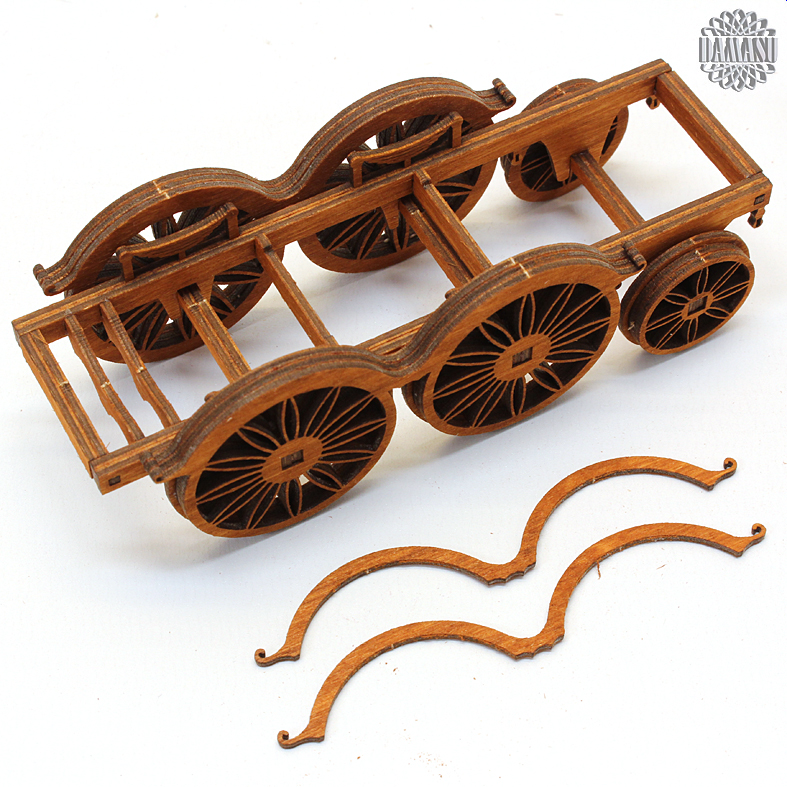

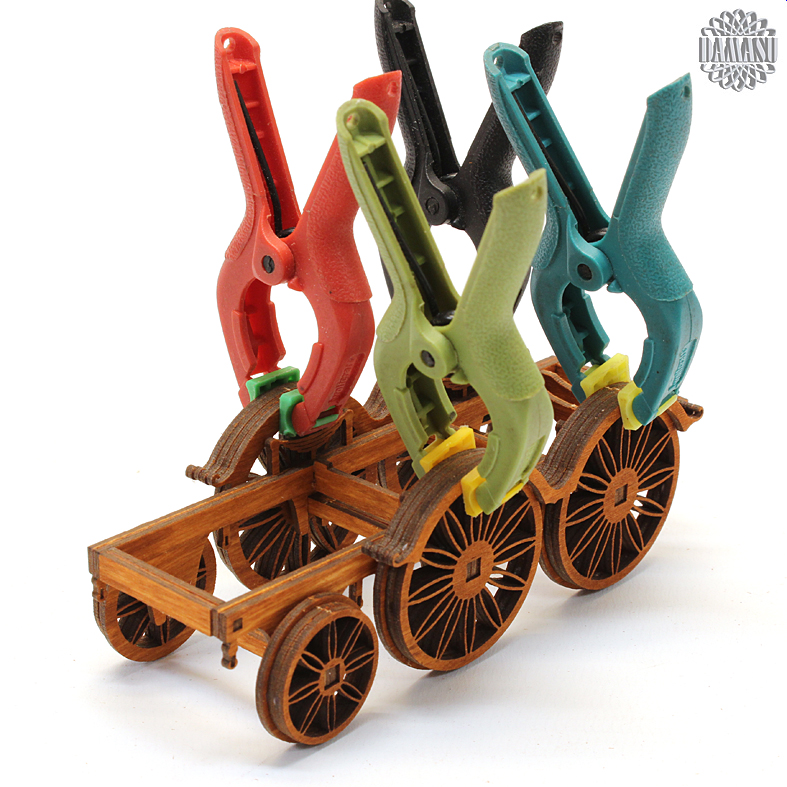

Das Anbringen der Räder ist recht einfach und wiederholt sich immer wieder in der gleichen Art und Weise. Geben Sie etwas Leim auf die Achse und stecken Sie das Rad darauf. Richten Sie die Räder aus und lassen Sie sie trocknen.



Zu den Eisenbahnen im Shop

Personenwagen Aufbauten

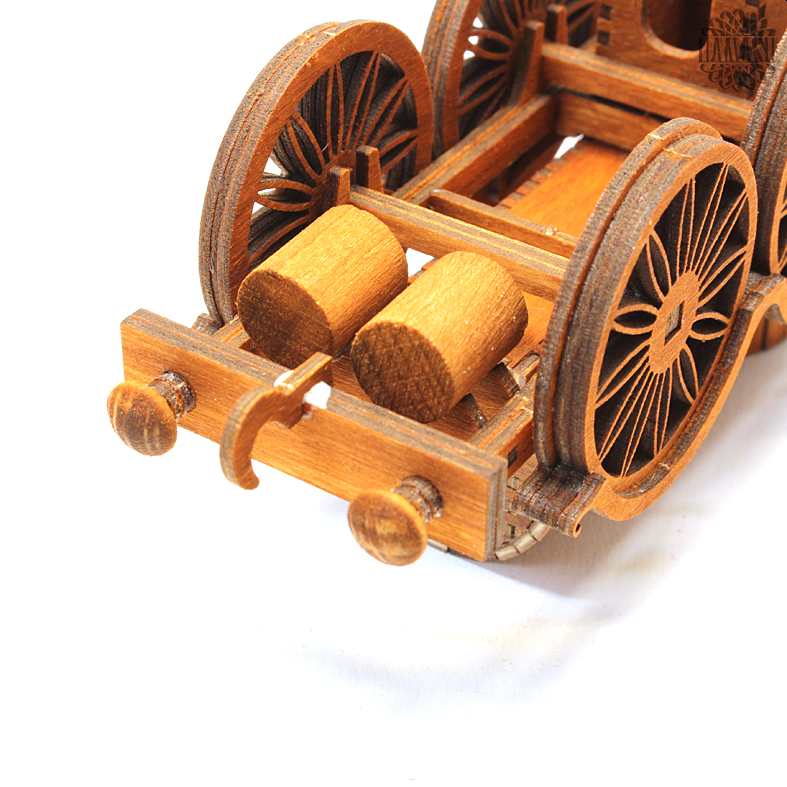

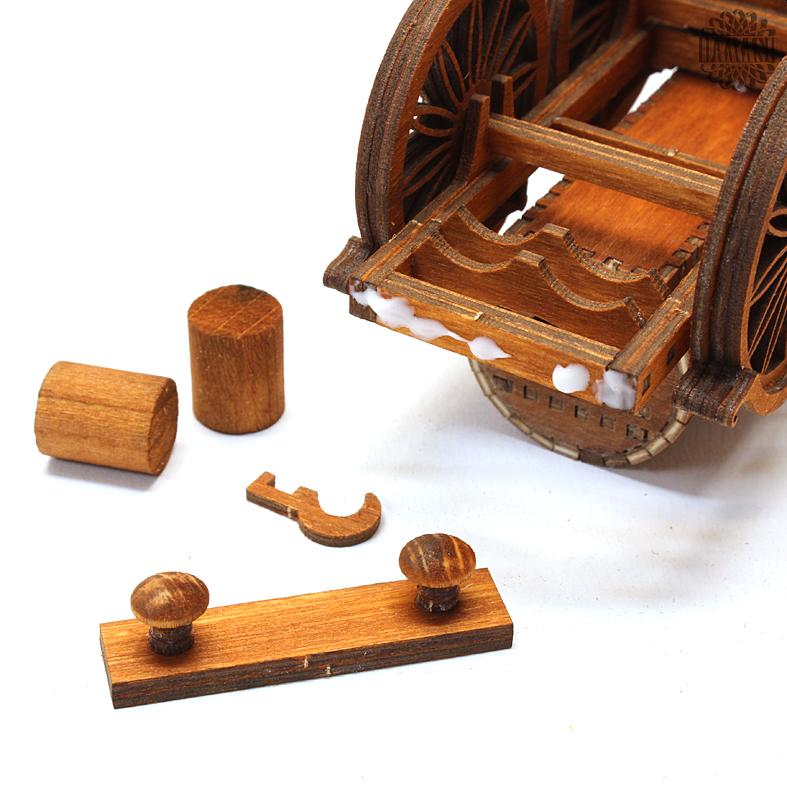

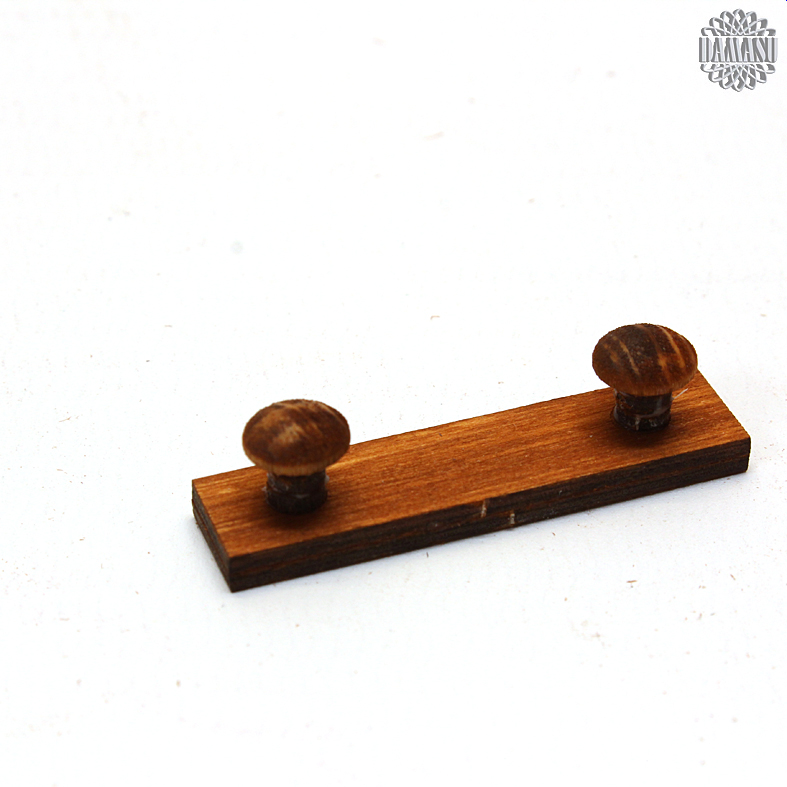

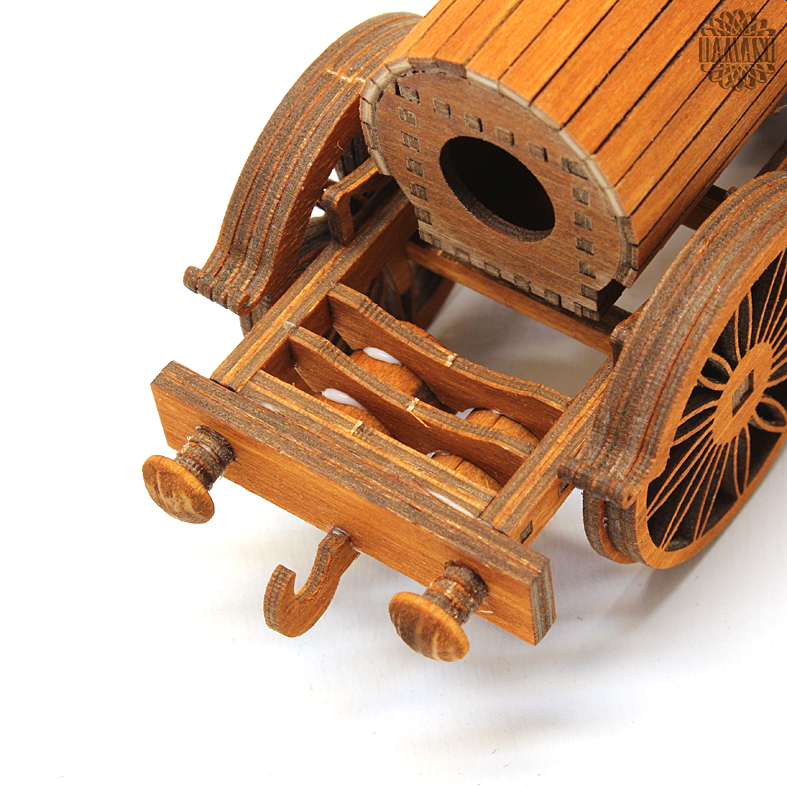

Die Personenwagen gibt es als offene oder geschlossene Variante. Der Aufbau der beiden Ausführungen ist identisch. Bei dem geschlossenen Wagen kommen lediglich die Dachteile hinzu. Typisch für die Anfangszeit der Eisenbahn ist der unverwechselbare Aufbau von Personenwagen in Kutschenform. Beginnen Sie wieder mit dem Aufbau des Fahrgestelles und dem Anbringen der Pufferplatten und Kuppelhaken. Beides ist weiter vorn beschrieben.


Beginnen wir nun mit dem Aufbau unserer "Eisenbahn-Kutsche".

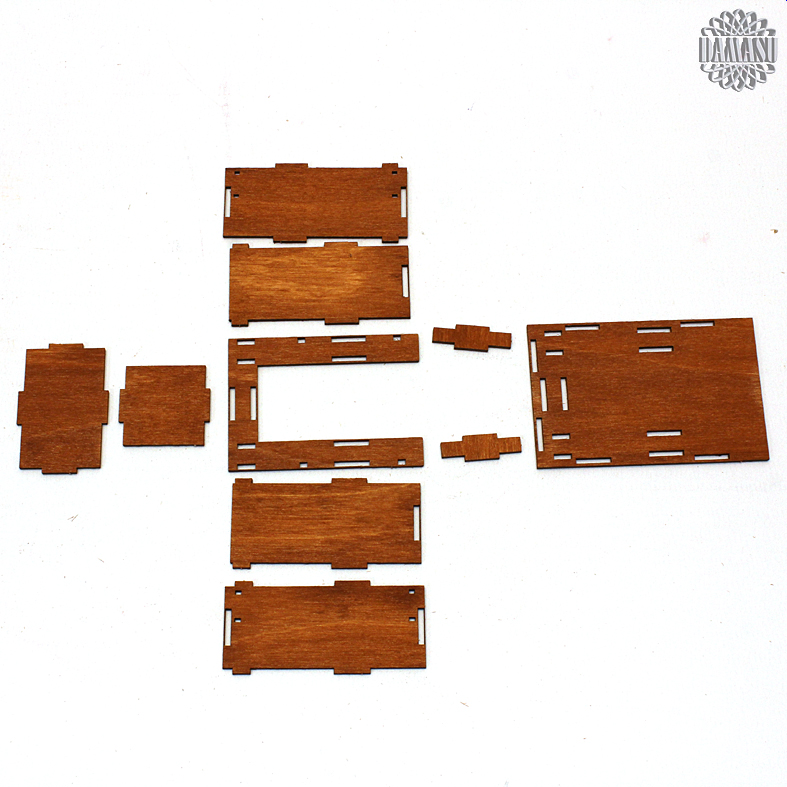

Zunächst werden die Kutschenkörper angefertigt. Dazu benötigen Sie die Seitenteile, die Umschließungsteile in drei Größen und die Latten für die Sitzbänke.


Die Seitenteile bestehen aus je zwei Schichten. Die Sitzbankhalterung und die Außenwand werden jeweils zusammengeleimt.

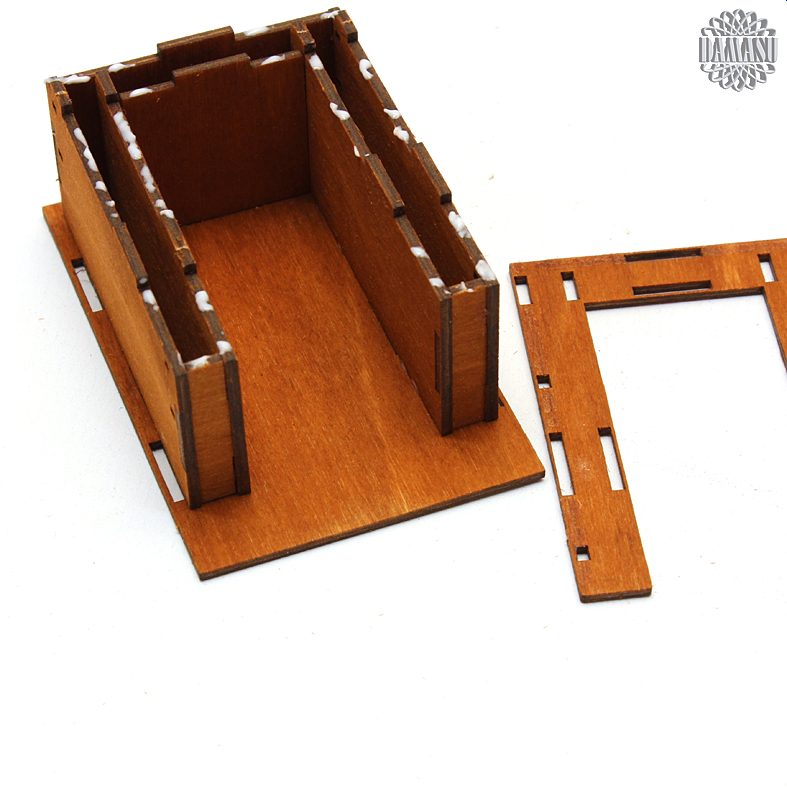

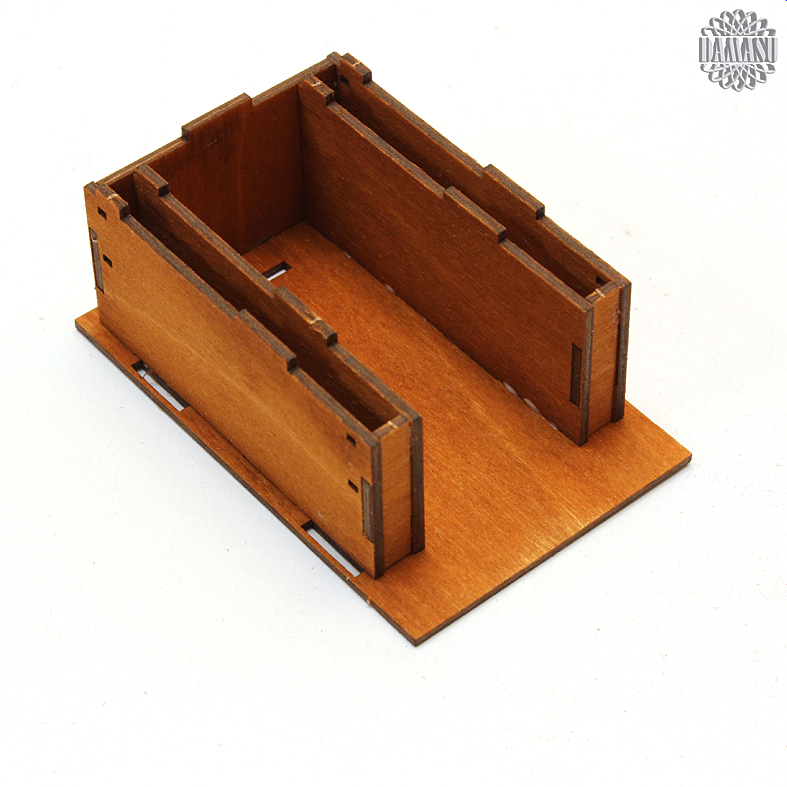

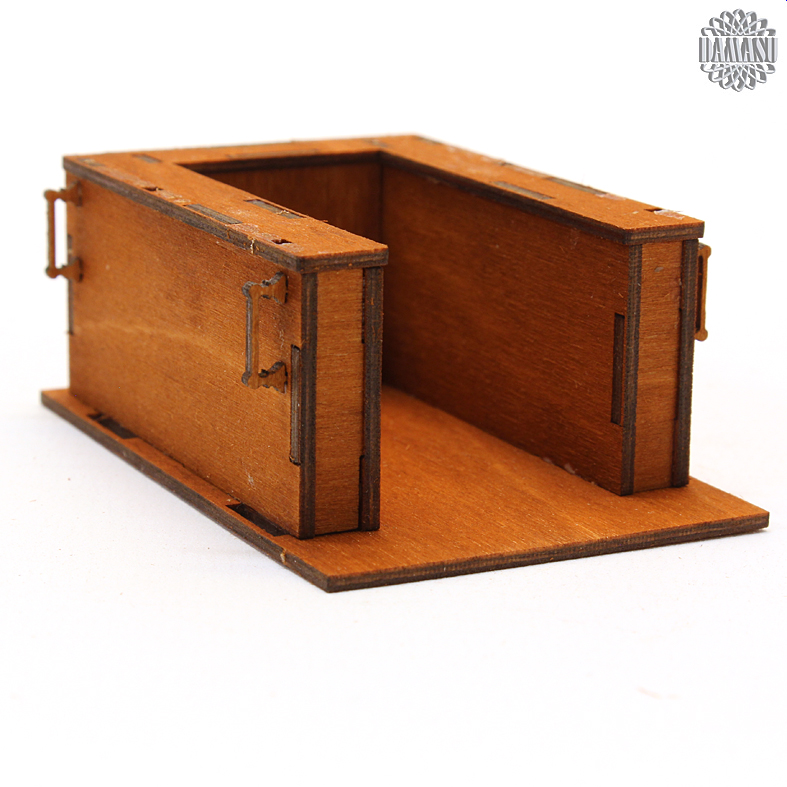

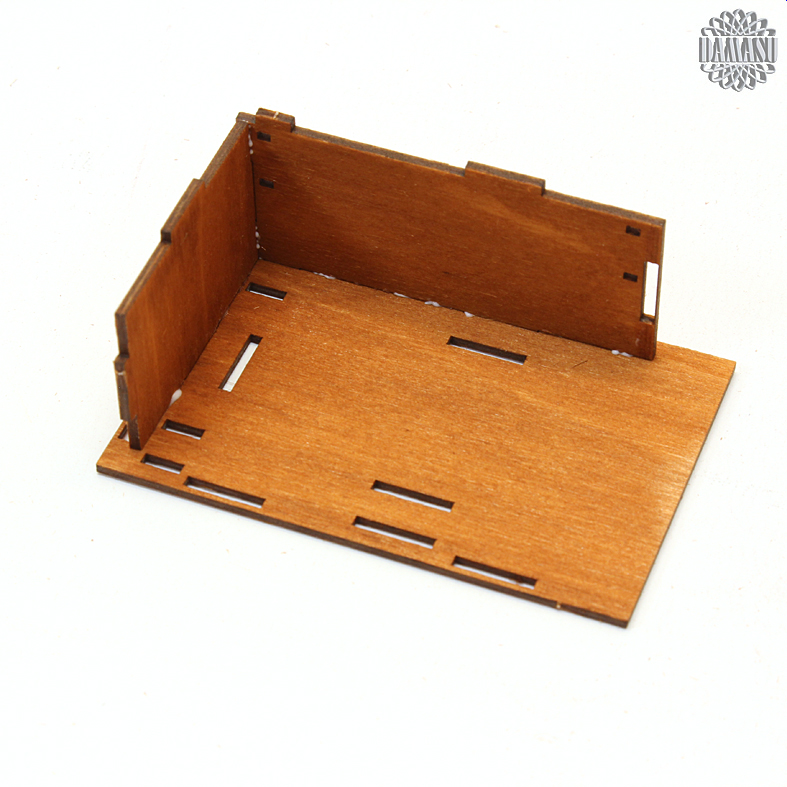

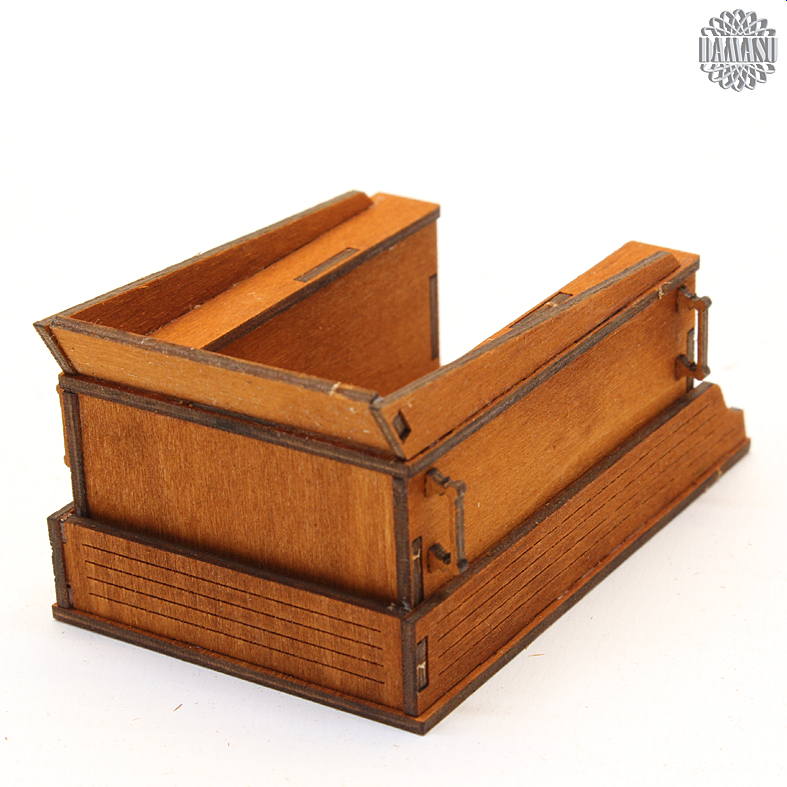

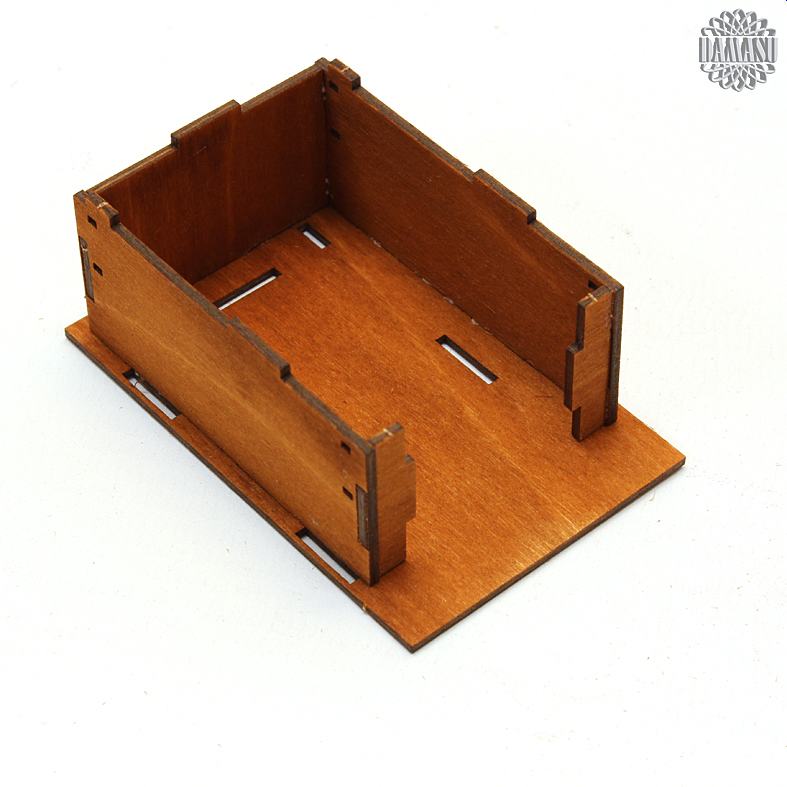

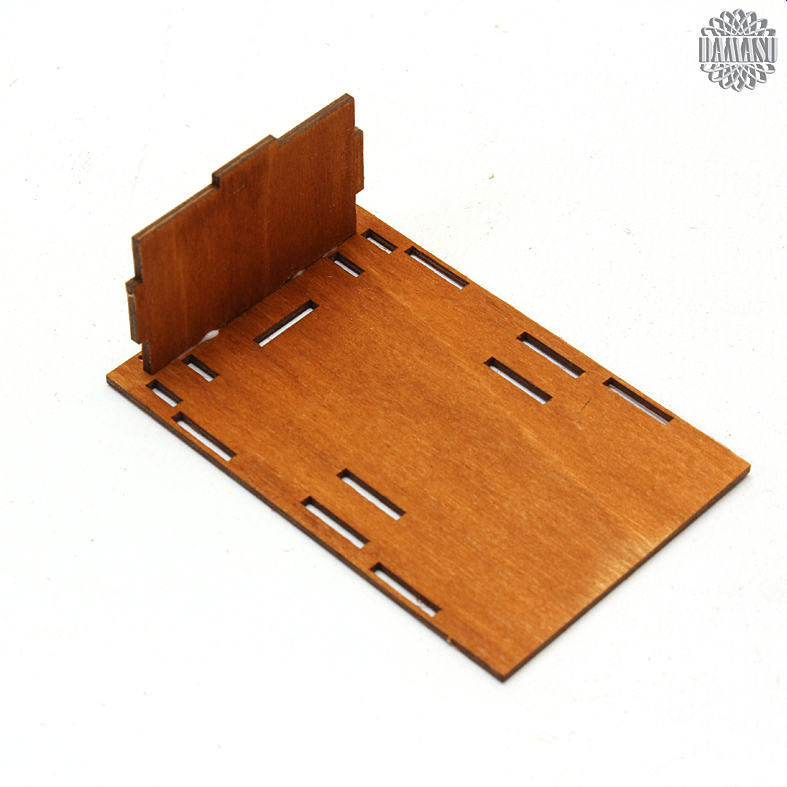

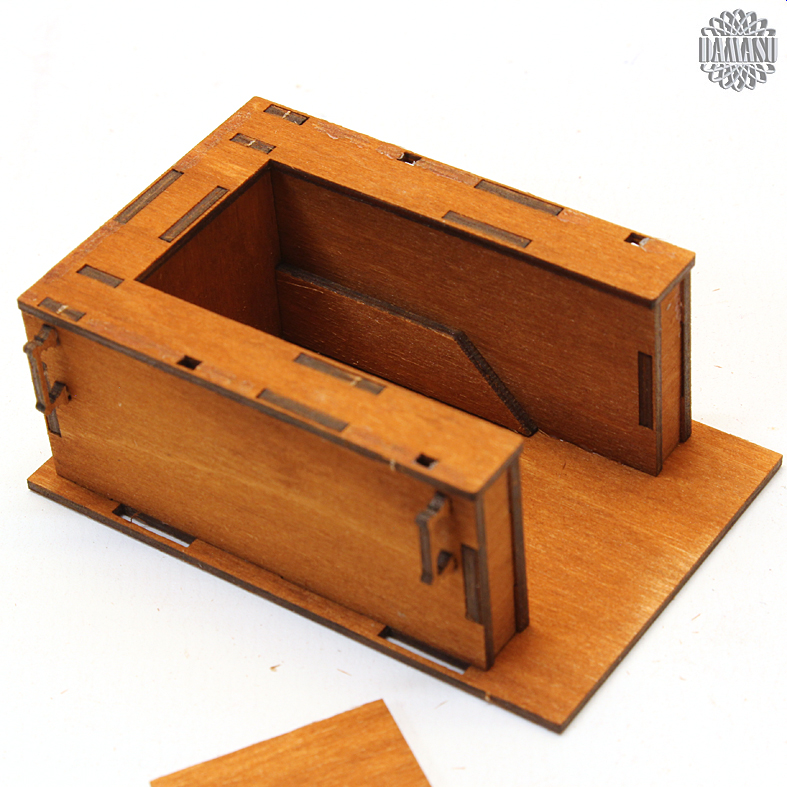

Nachdem die Seitenteile getrocknet sind, wird mit Hilfe der Umschließungsteile der Wagenkörper zusammengesetzt. Zunächst werden in ein Seitenteil die mittleren und die kleinen Umschließungsteile eingeleimt. Danach wird das zweite Seitenteil darüber geleimt und zum Schluß noch die Bodenplatte eingeleimt. Richten Sie den Wagenkörper gerade aus.






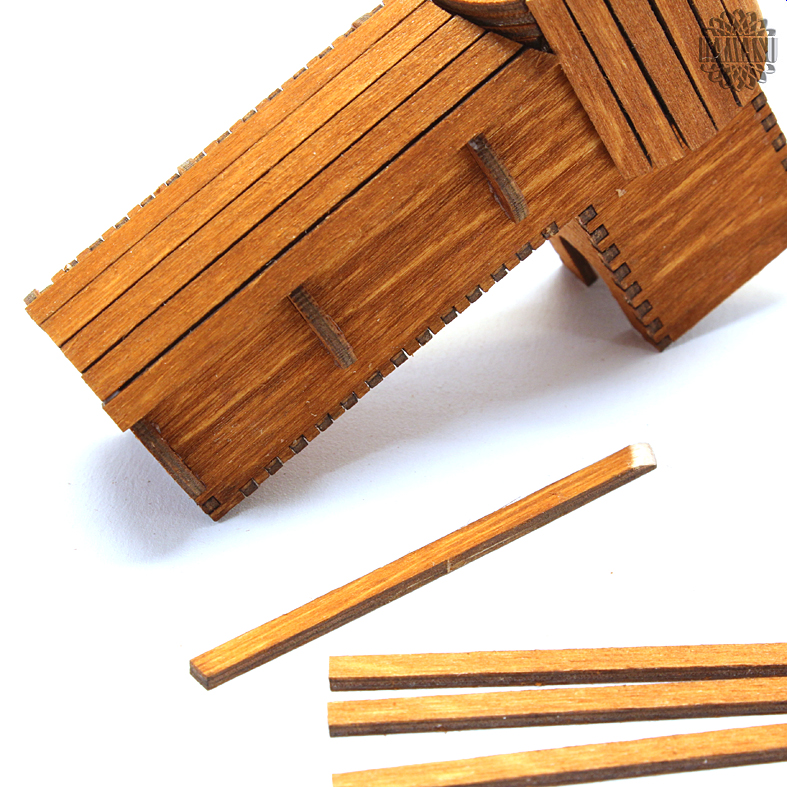

Nun leimen Sie die einzelnen Latten der Sitzbänke in die dafür vorgesehenen Halterungen.




Wenn Sie einen geschlossenen Personenwagen des großen Dampfzuges aufbauen, dann können Sie an dieser Stelle auch gleich noch die Halterungen für das Dach in die entsprechenden Löcher einleimen. Bei dem kleinen Dampfzug und bei dem offenen Wagen des großen Dampfzuges entfällt dieser Arbeitsschritt.


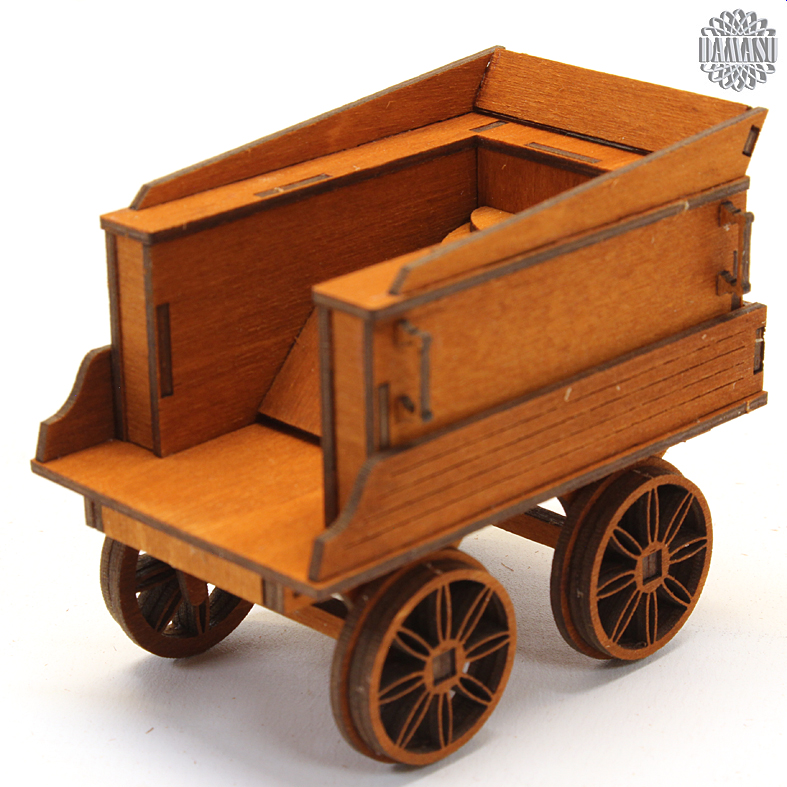

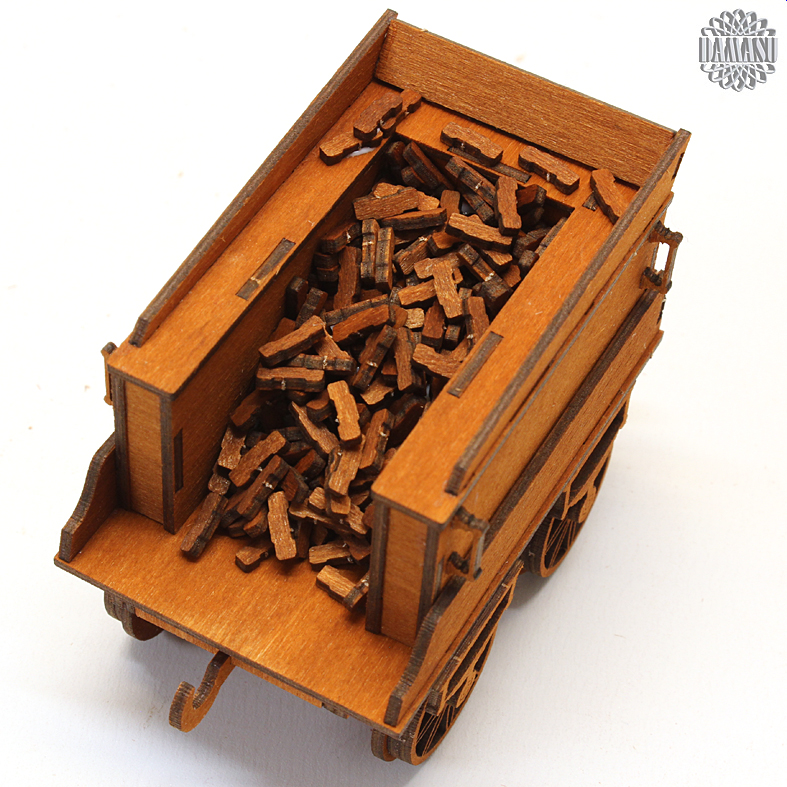

Den zweiten Kutschenaufbau fertigen Sie in der gleichen Art an. Beide Aufbauten können Sie nun mittig auf das Fahrgestell leimen.

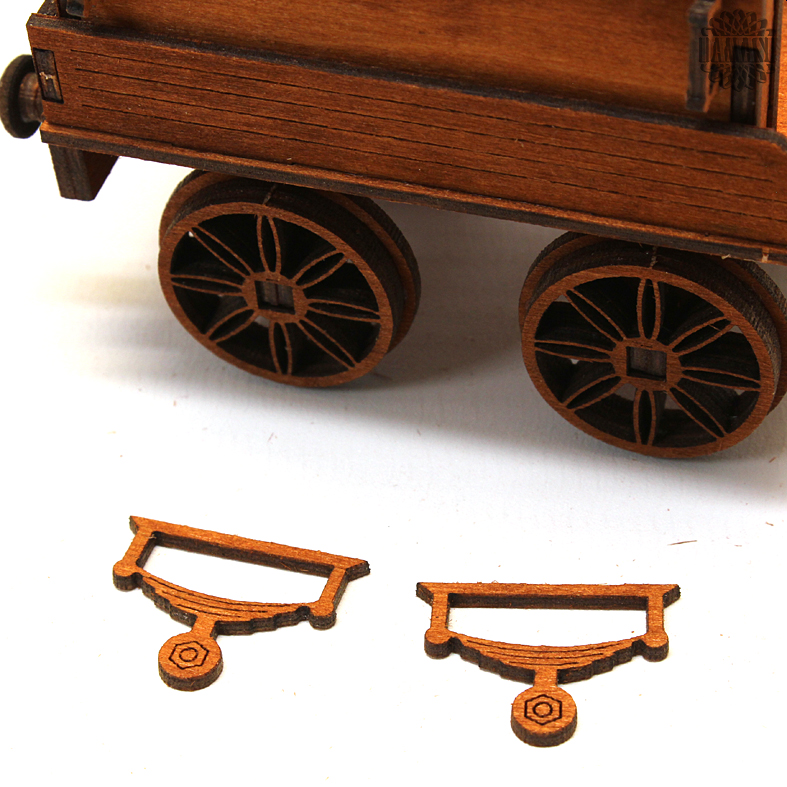

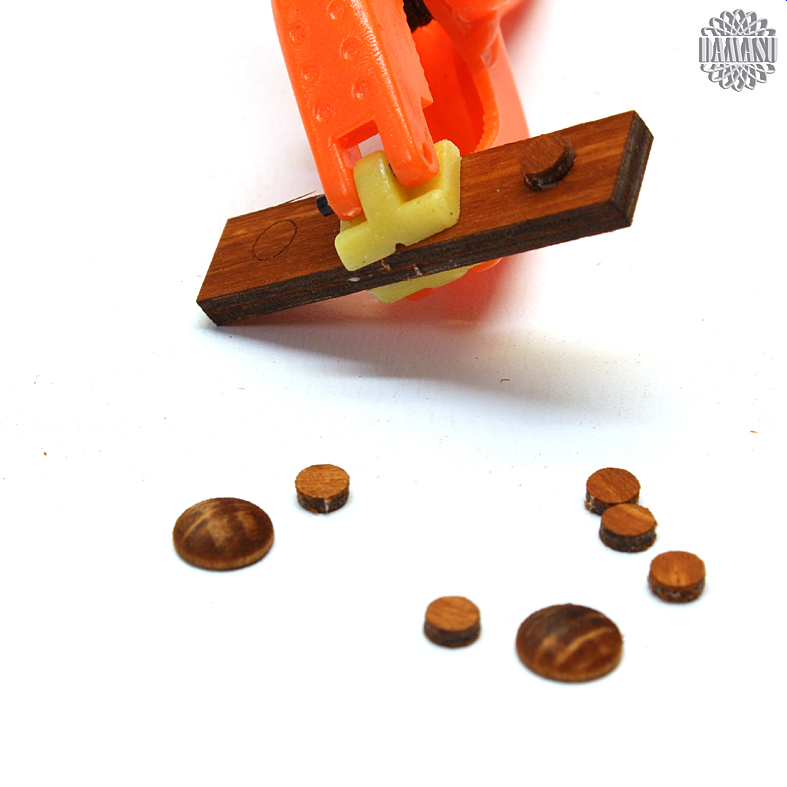

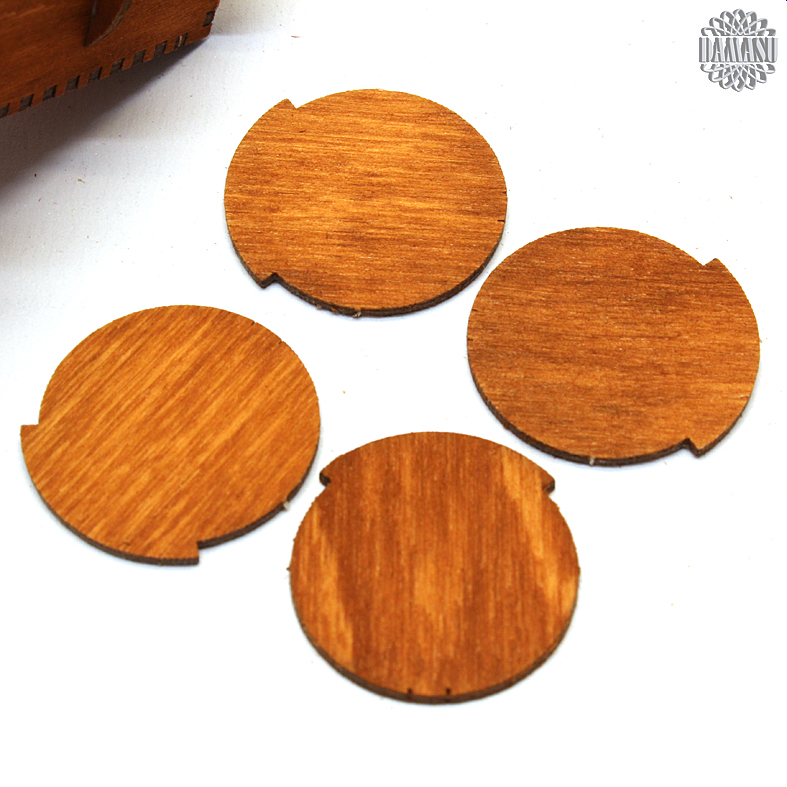

Im nächsten Arbeitsschritt werden nun die seitlichen Teile angebracht. Zuerst die Wagenfederung. Dazu leimen Sie auf jede Radmitte je eine kleine Holzscheibe und danach das Rahmenteil mit der Federung auf diese Holzscheiben. Führen Sie diesen Arbeitsschritt, anders als auf den Abbildungen zu sehen, erst nach dem Aufleimen der Kutschenkästen auf das Fahrgestell aus.




Nun leimen Sie noch die Trittbretter in die dafür vorgesehenen Nuten ein. Die Trittbretter müssen mittig unter den Einstiegsöffnungen sein, damit im Folgenden die Haltegriffe senkrecht angeleimt werden können. Die Abbildungen zeigen die Wagen in großer Ausführung.




Das folgende Bild zeigt die Haltegriffe bei einem Wagen in kleiner Ausführung.




Als nächstes werden nun noch die Ablagebretter mit den Zierteilen angebracht. In der Mitte befindet sich das große Ablagebrett mit dem großen Zierteil und außen die kleineren Ablagebretter mit den kleineren Zierteilen. Die Bilder zeigen die Zierteile der großen Wagen. Bei den Wagen in kleiner Ausführung sind die Zierteile etwas schlichter gehalten wie hier abgebildet.






Damit wäre der Aufbau eines offenen Personenwagens abgeschlossen. Für einen geschlossenen Personenwagen sind noch einige weitere Schritte erforderlich.
Das Dach besteht aus drei Komponenten: den Seitengestellen, den Querverbindern und der Abdeckung. Bei den großen Personenwagen werden die Seitengestelle in die Ösen an den Kutschenkästen eingesteckt, gleichmäßig ausgerichtet und von unten verleimt. Bei den kleinen Personenwagen werden die Seitengestelle einfach auf die Kutschenkästen geleimt. Achten Sie in jedem Fall darauf, dass die vier Gestelle gleichmäßig ausgerichtet sind.
Nach dem Trocknen der Seitenteile leimen Sie die Querverbinder ein. Die Reihenfolge der unterschiedlichen Querverbinder können Sie den Abbildungen entnehmen.
Zum Abschluß legen Sie die Pergamentabdeckung auf. Fädeln Sie dazu die Abdeckung auf die Querverbinder. Sie benötigen dazu noch keinen Leim. Die Abdeckung wird nur an den Seiten mit etwas Leim fixiert. Dazu falzen Sie die Abdeckung an den Enden ab und befestigen sie mit zwei kleinen Tropfen Leim an den äußeren Querverbindern.
Im Folgenden sehen Sie einige Abbildungen des Dachaufbaues eines großen geschlossenen Personenwagens.
















Und nun noch einige Abbildungen zum Dachaufbau eines kleinen geschlossenen Personenwagens.









Zu den Eisenbahnen im Shop

Figurengruppen

Für unsere Dampfzüge bieten wir Ihnen auch noch einige Figurengruppen an. Mit diesen "Männeln" bringen Sie erst so richtig Leben in das Modell. Neben dem Zugführer und dem Heizer gibt es noch die beiden feinen Leute, die gerade ihr Sektglas erheben, die Familie und die Skatgruppe. Die Figuren sind eine kleine Auswahl der gesellschaftlichen Schichten vor gut 150 Jahren.
Die Figuren sind naturbelassen und können durch Sie ganz individuell gestaltet werden. Alle Teile sind fertig ausgeschnitten und müssen nur noch zusammengeleimt werden. Jeder Figur liegt ein Blatt mit je einer Abbildung von allen Seiten bei. Die Montage ist einfach und schnell gemacht.
Die folgenden Abbildungen zeigen die Figurengruppen im Maßstab 1:21. Wir zeigen Ihnen an dieser Stelle alle Figuren, die es für unsere Dampzüge gibt, auch für Modelle, die nicht Gegenstand dieser Bauanleitung sind. Weitere Informationen finden Sie im Internet unter: http://www.damasu.de/UWG_BAUSATZ-MODELLBAU_EISENBAHN.PHP

Zugführer




Heizer




Feine Leute




Familie




Skatspieler




Zu den Eisenbahnen im Shop





Weitere Links:

Kundenberichte

Bastelanleitungen

Pyramiden-Übersicht

Shop



Dienstag, 23. Oktober 2018

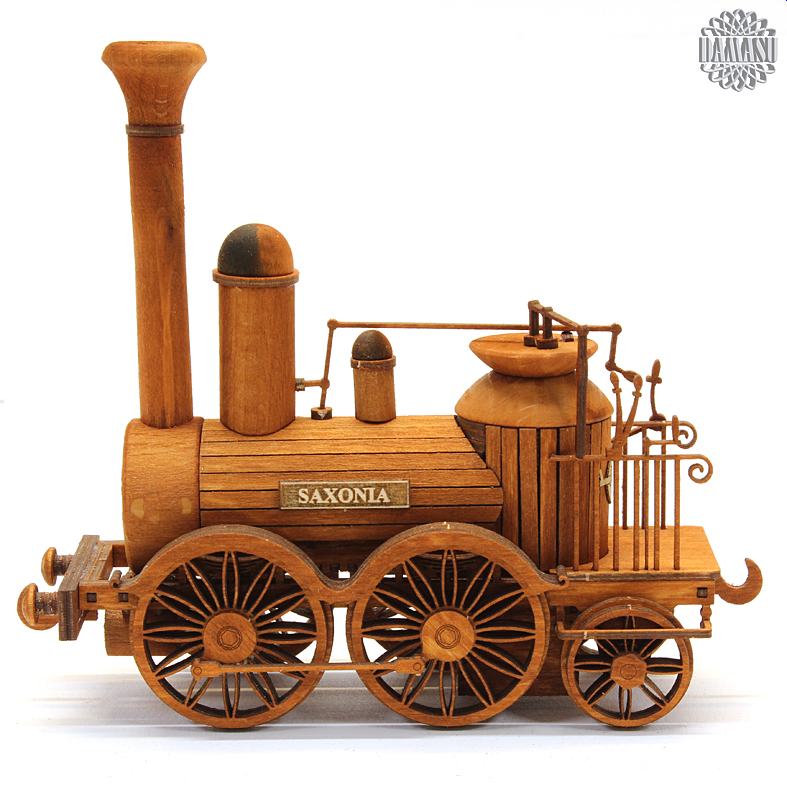

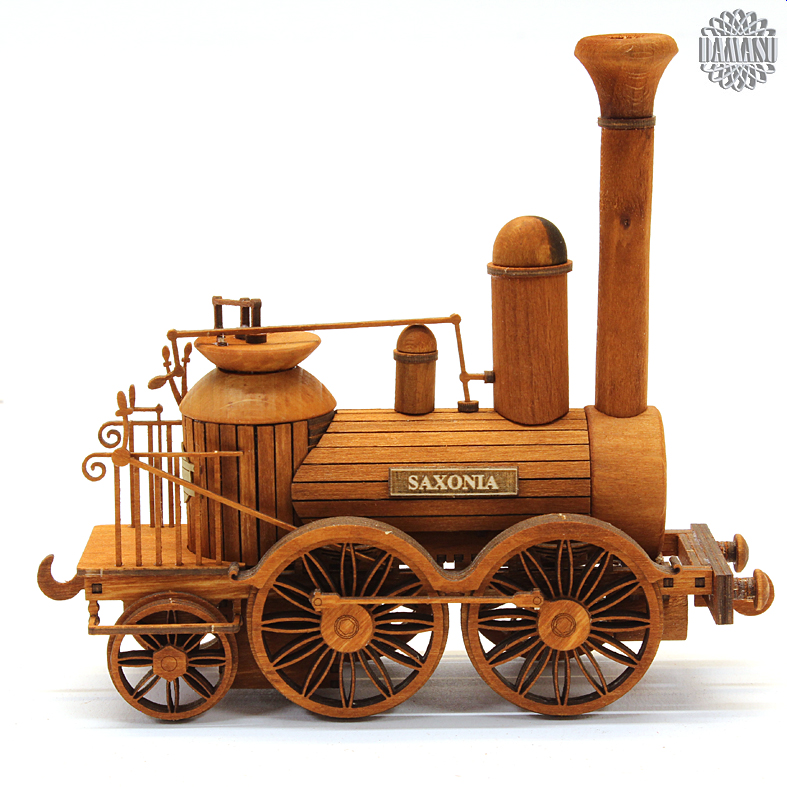

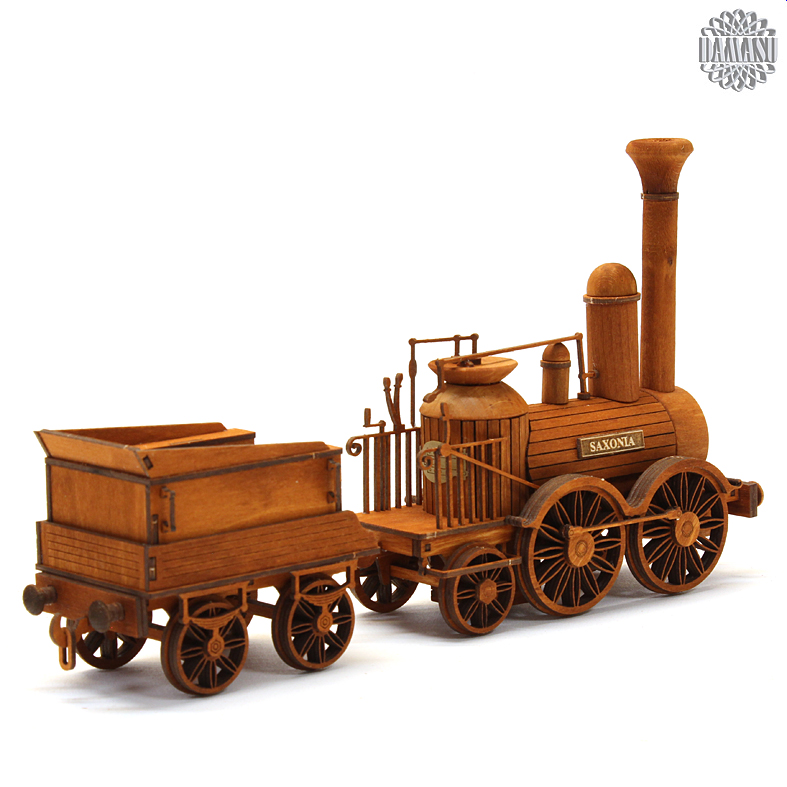

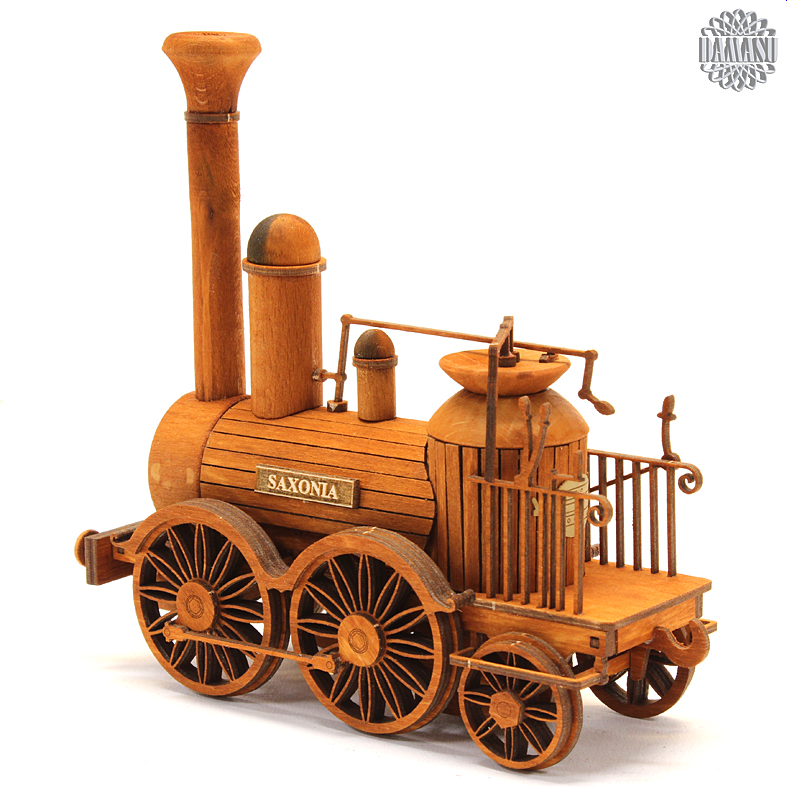

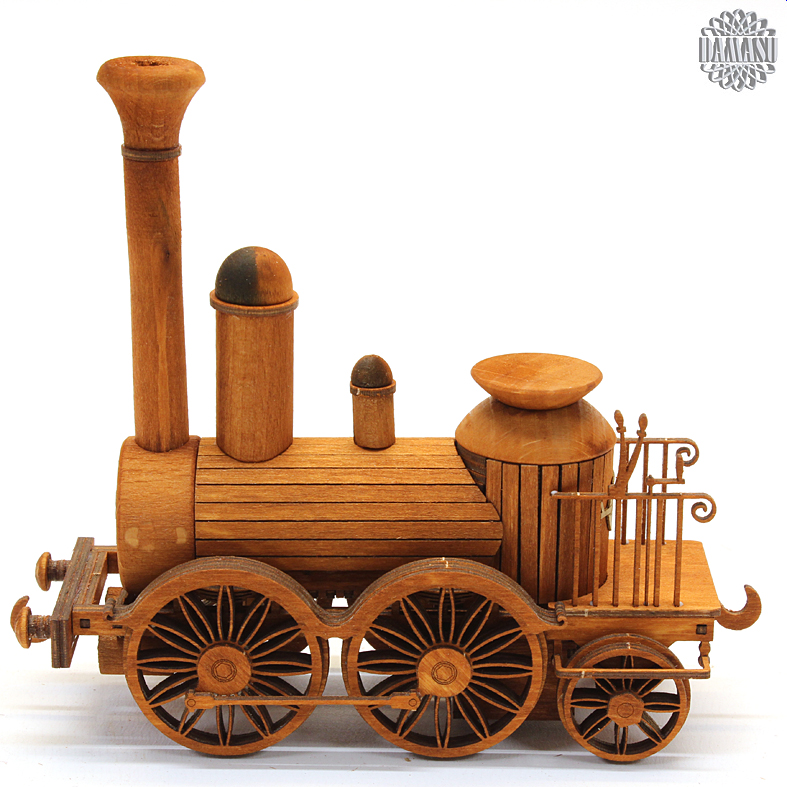

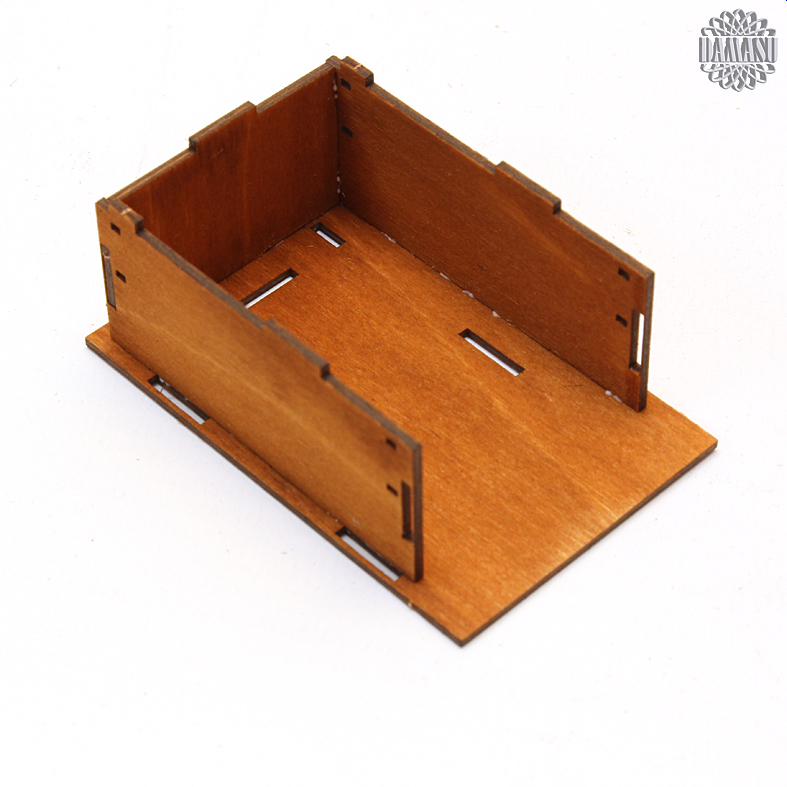

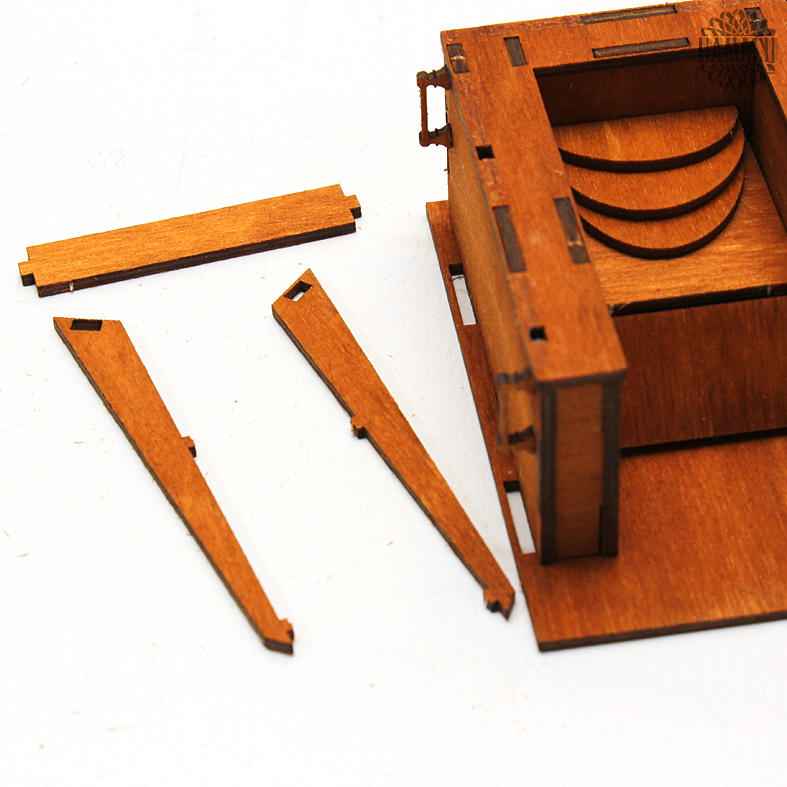

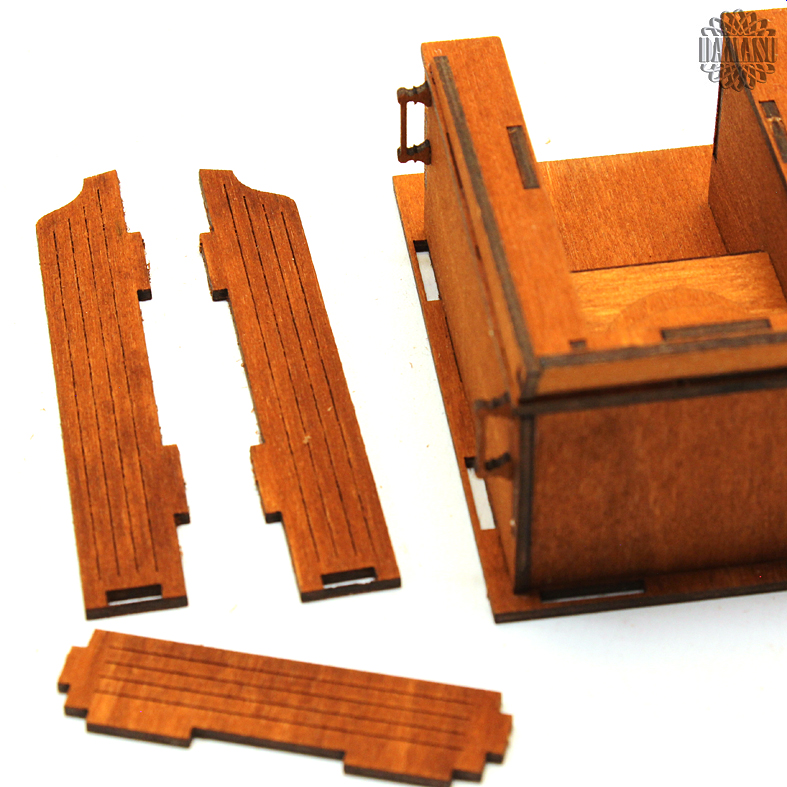

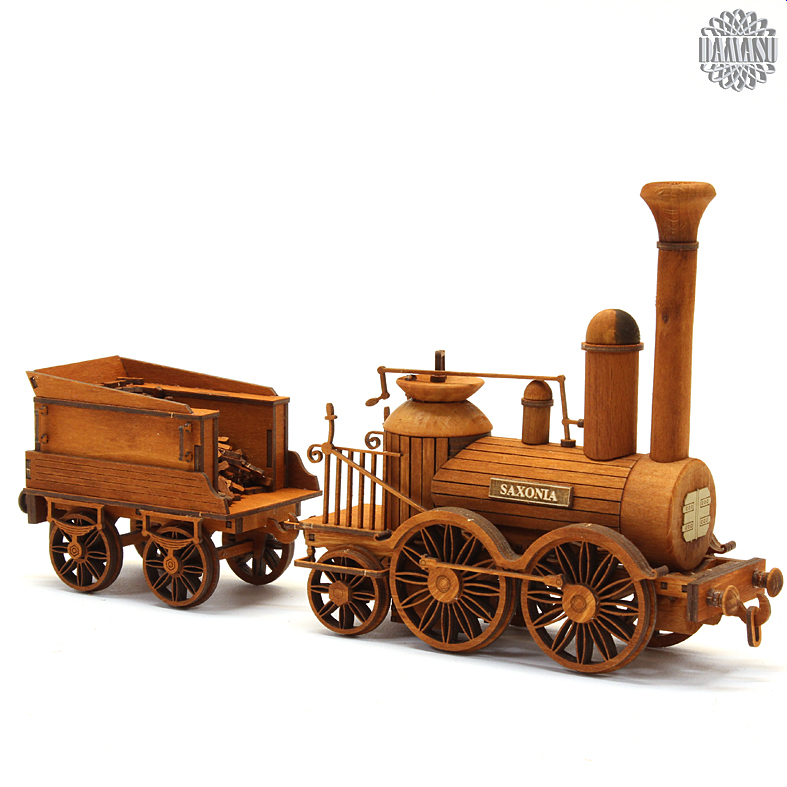

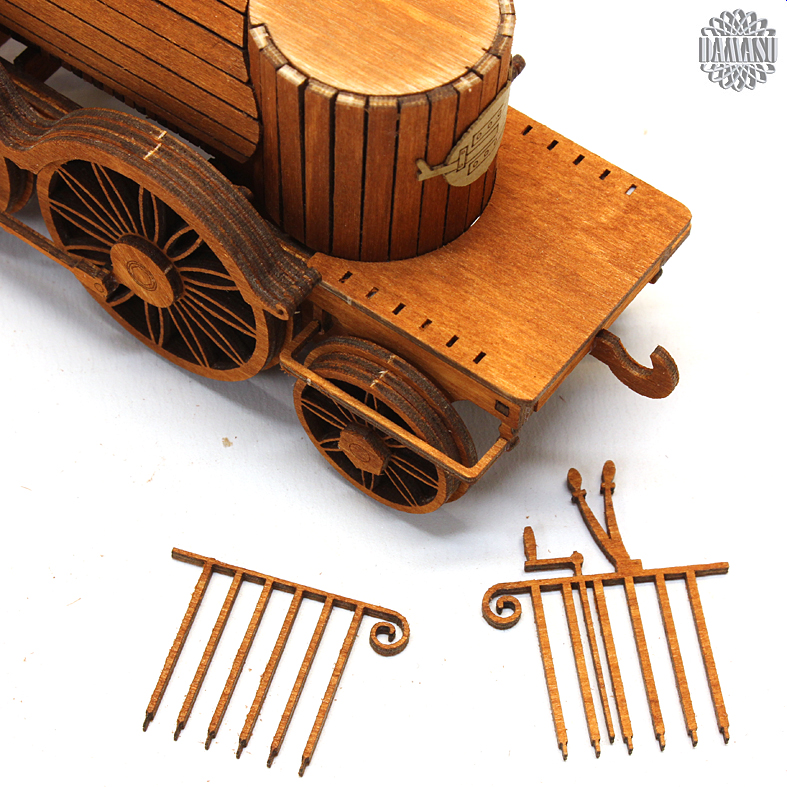

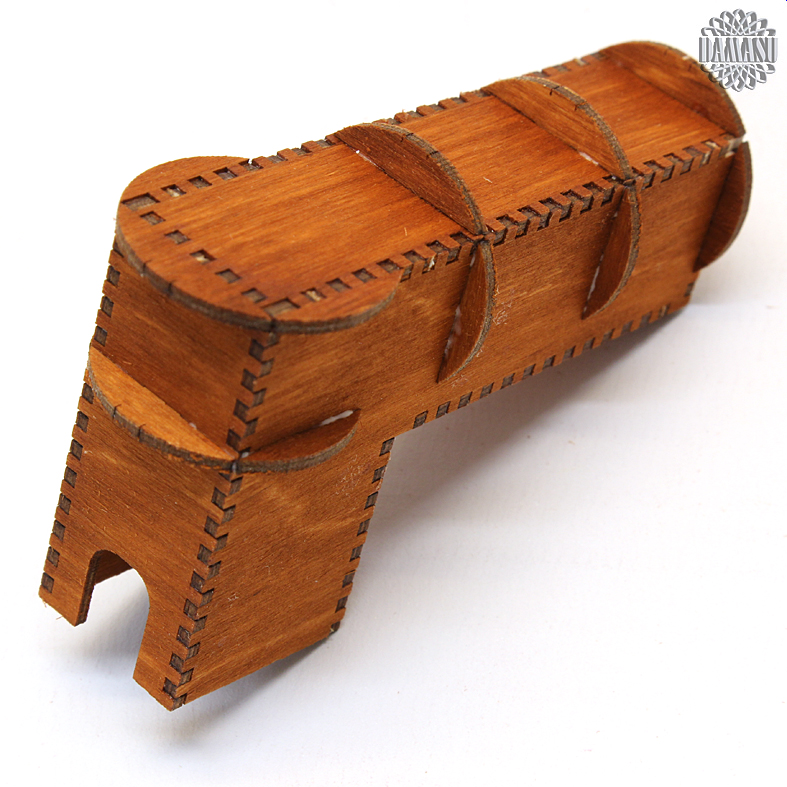

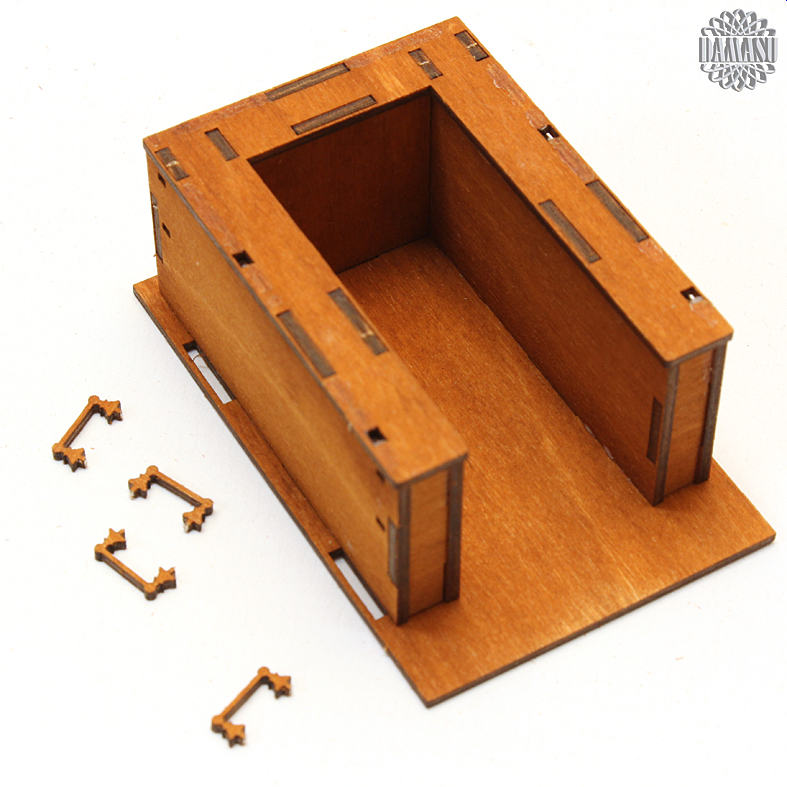

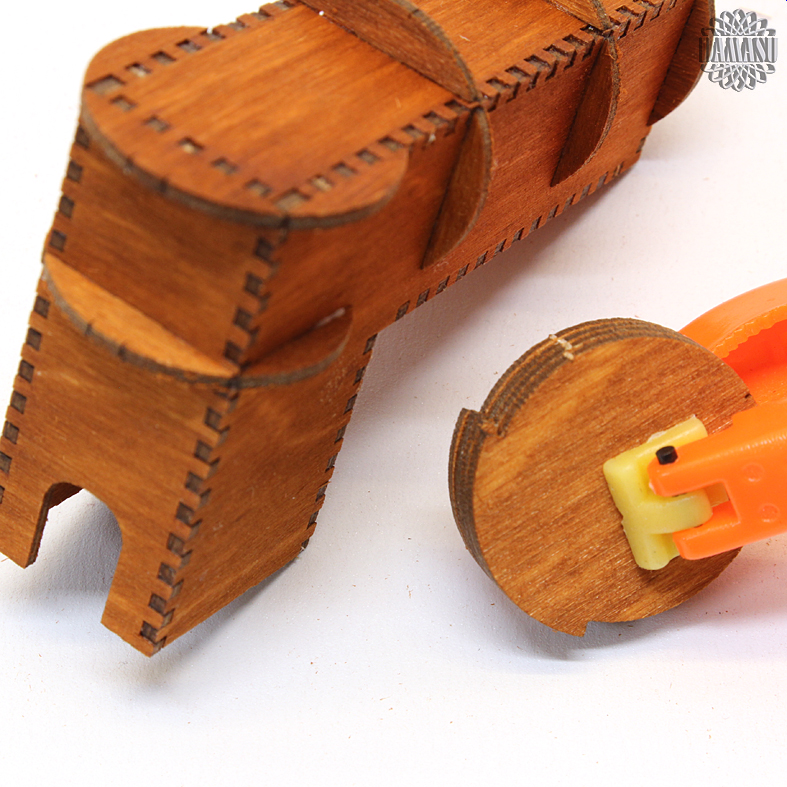

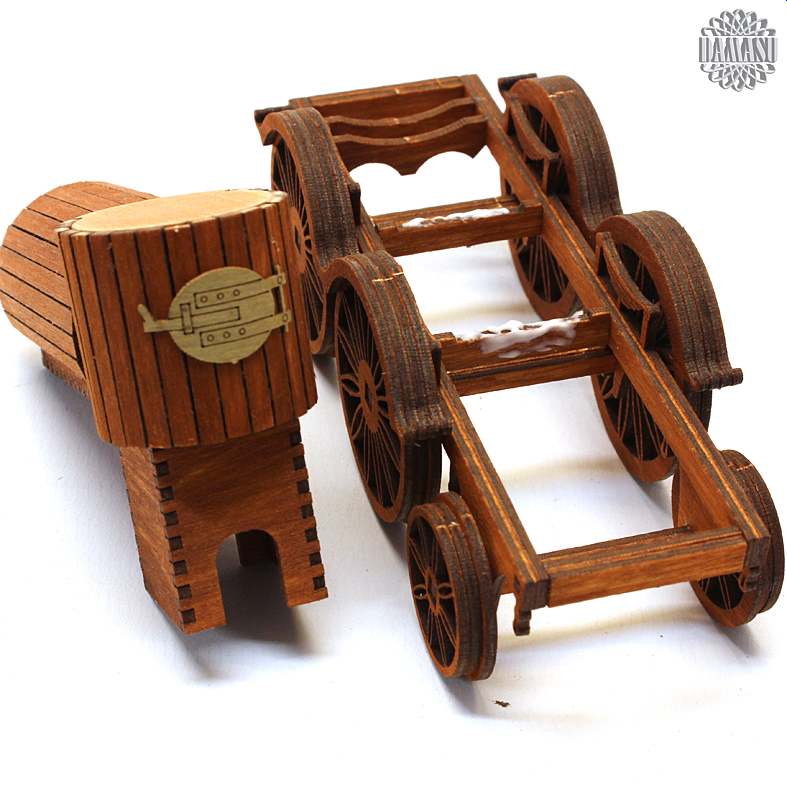

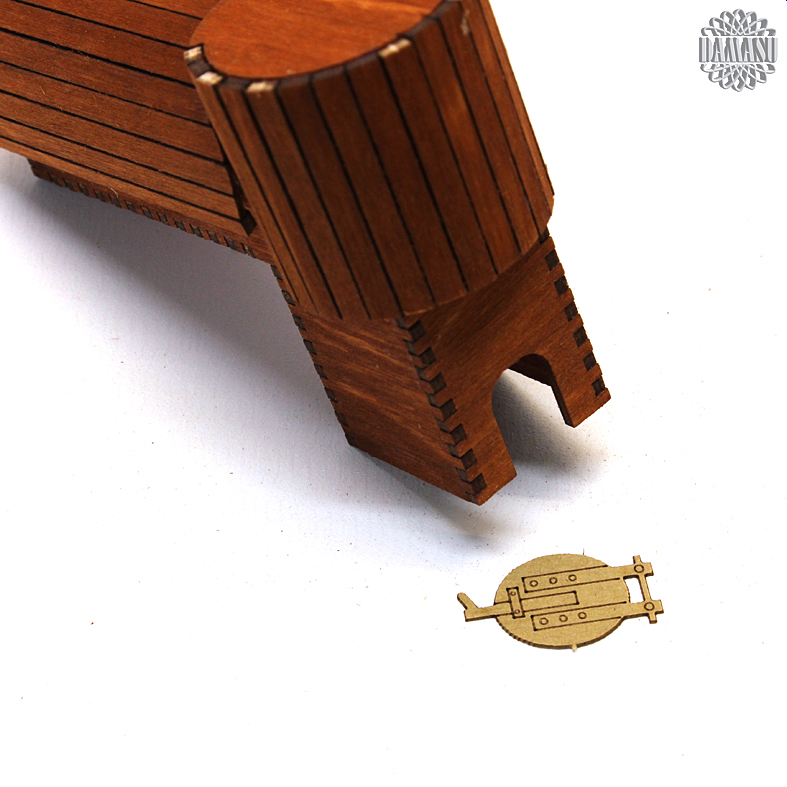

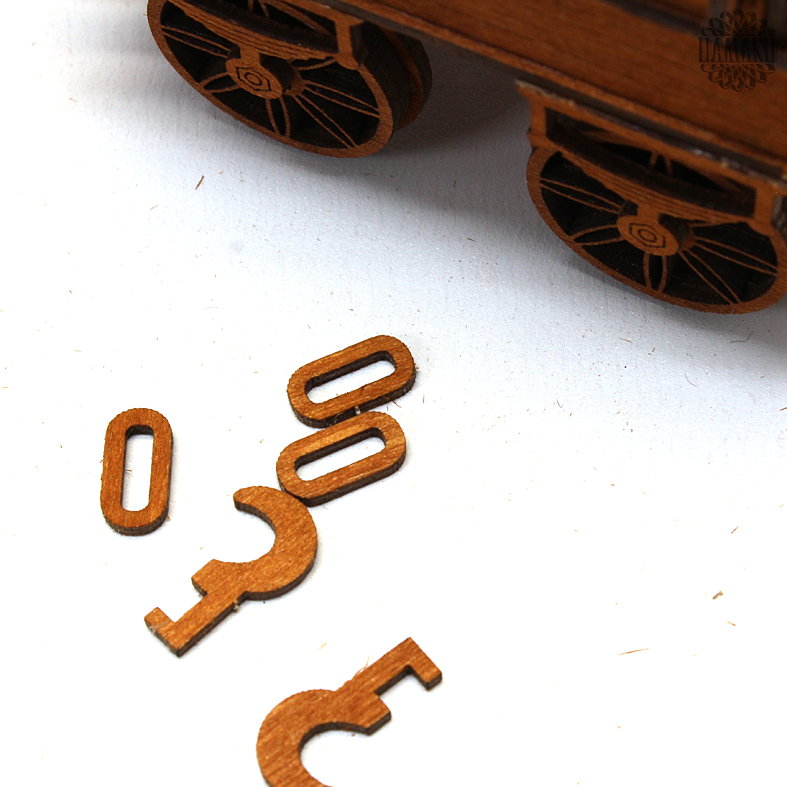

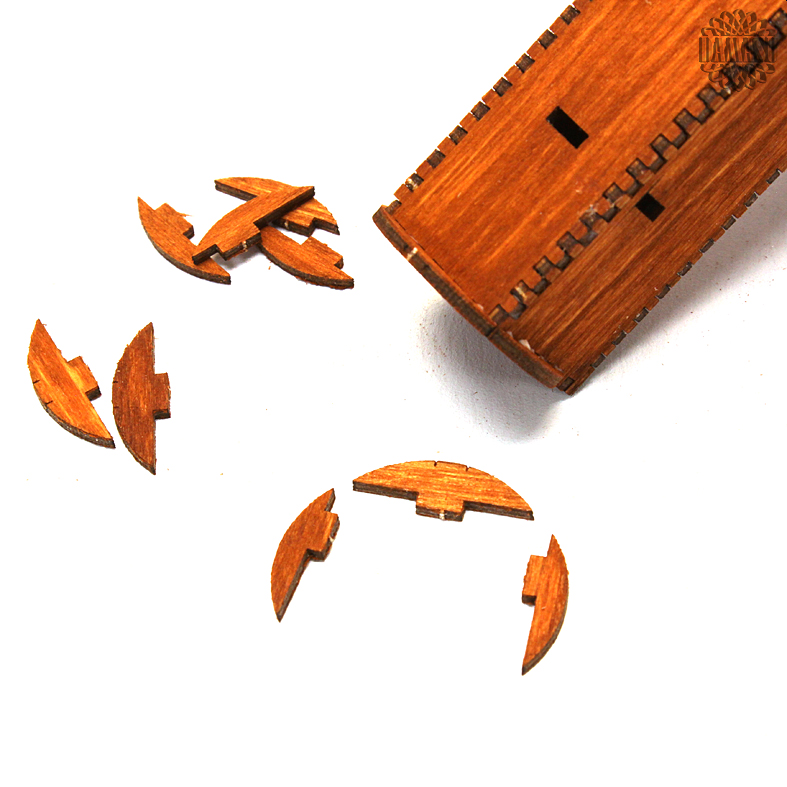

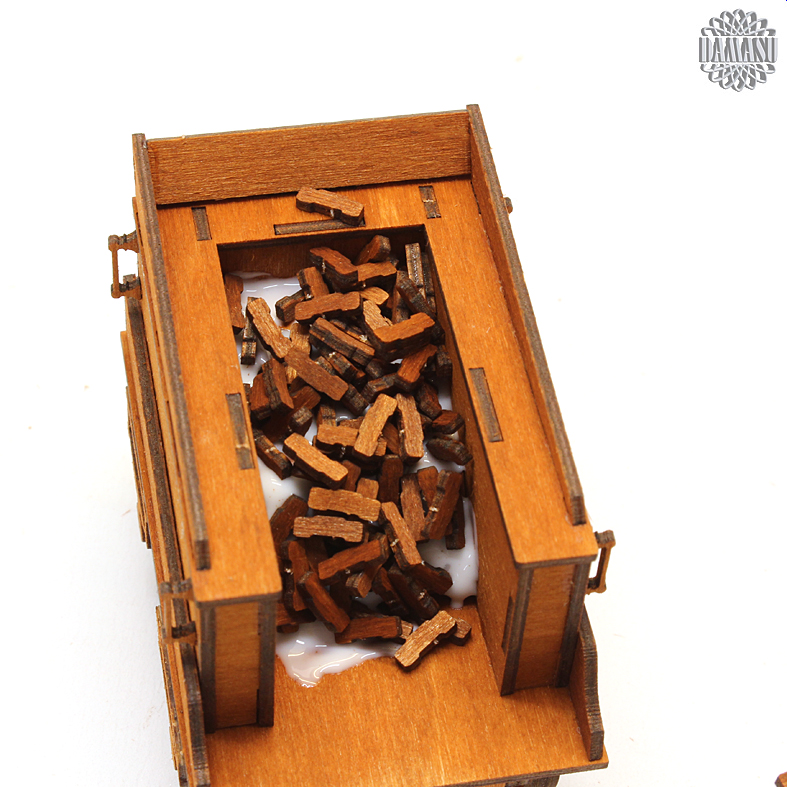

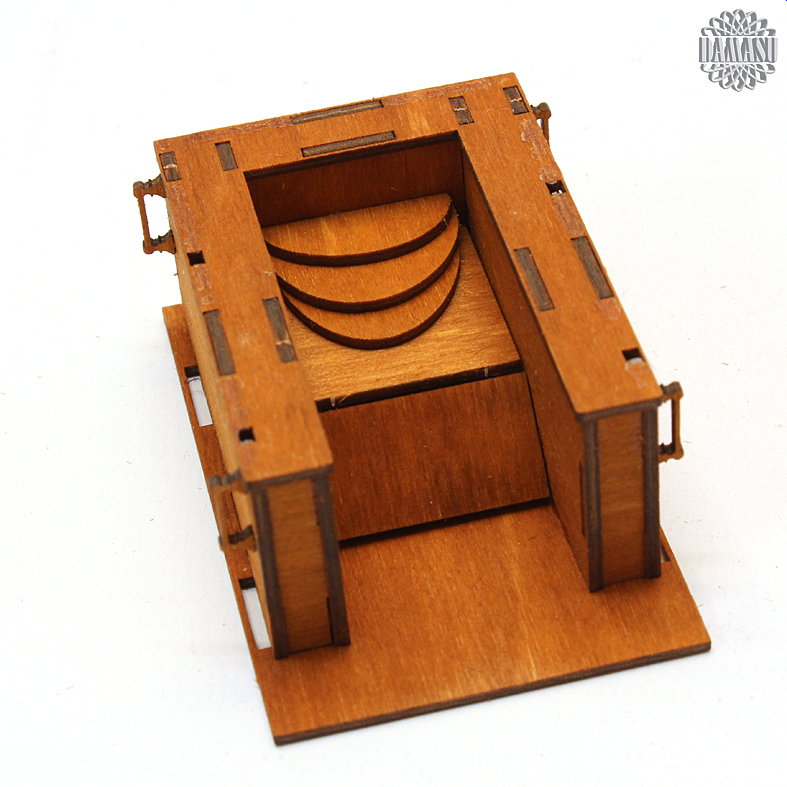

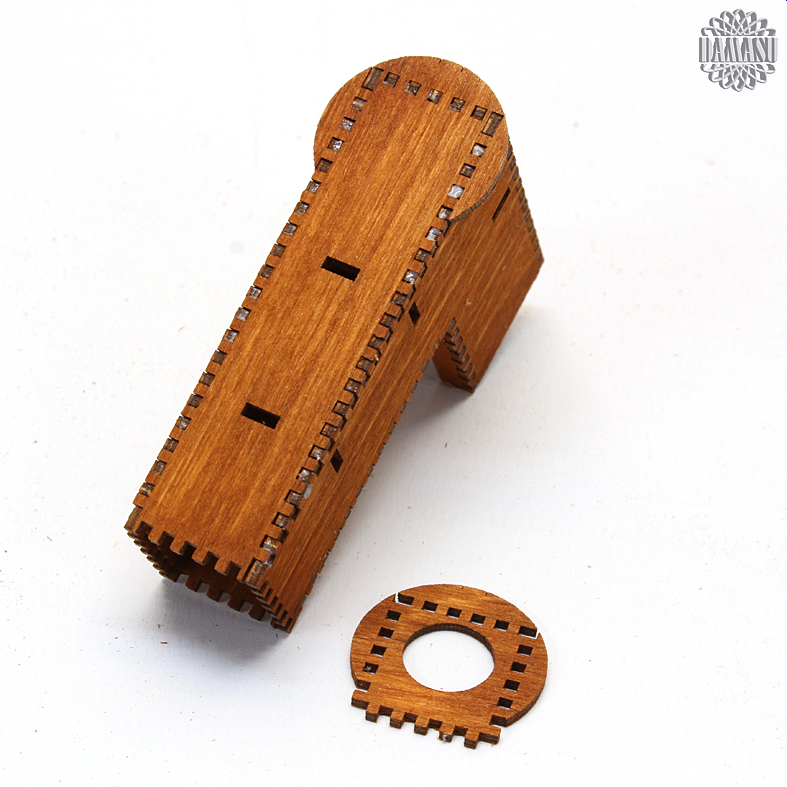

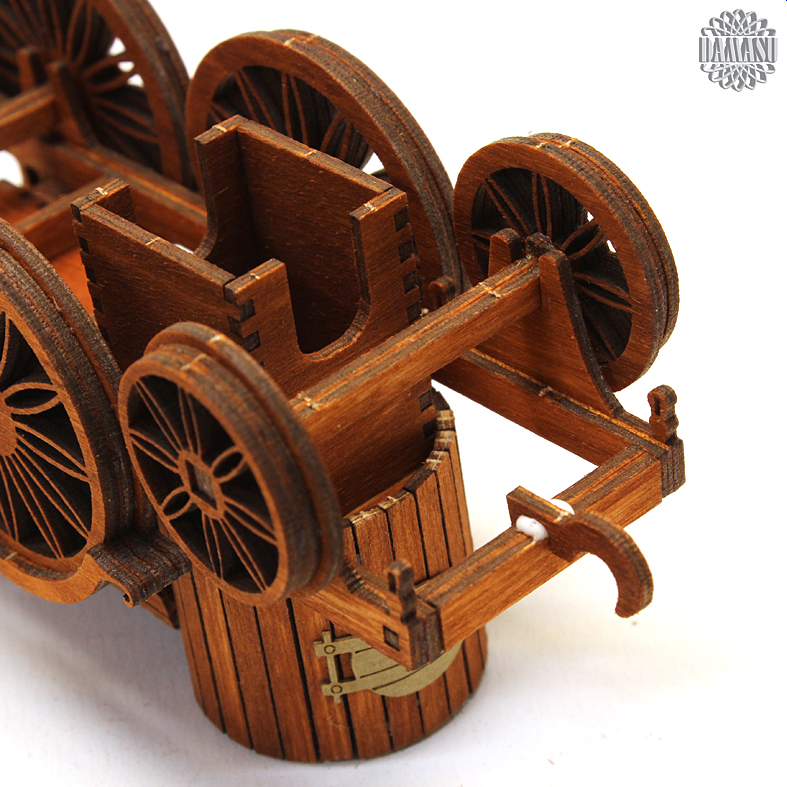

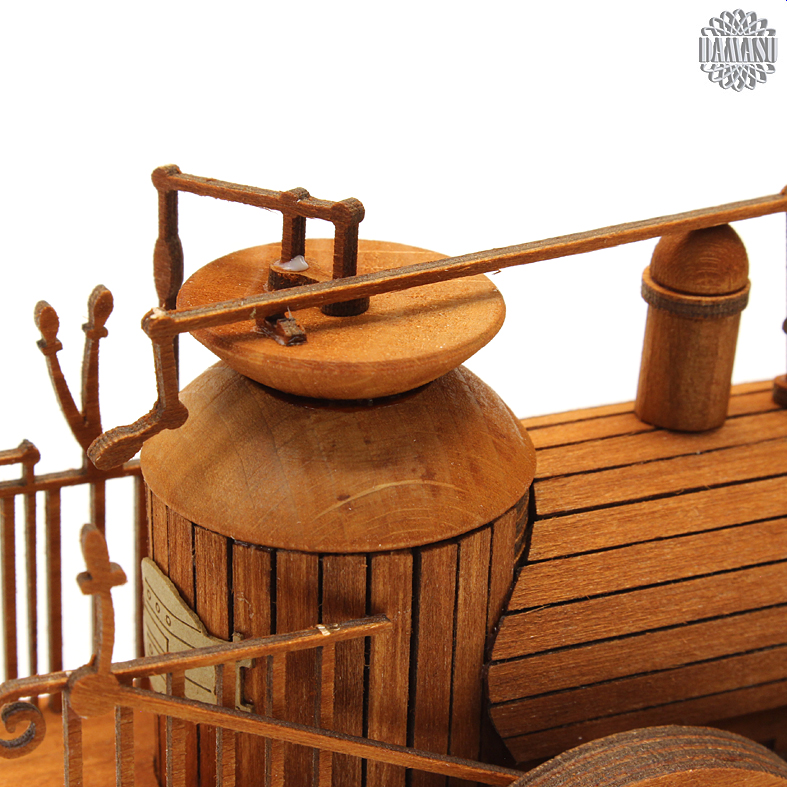

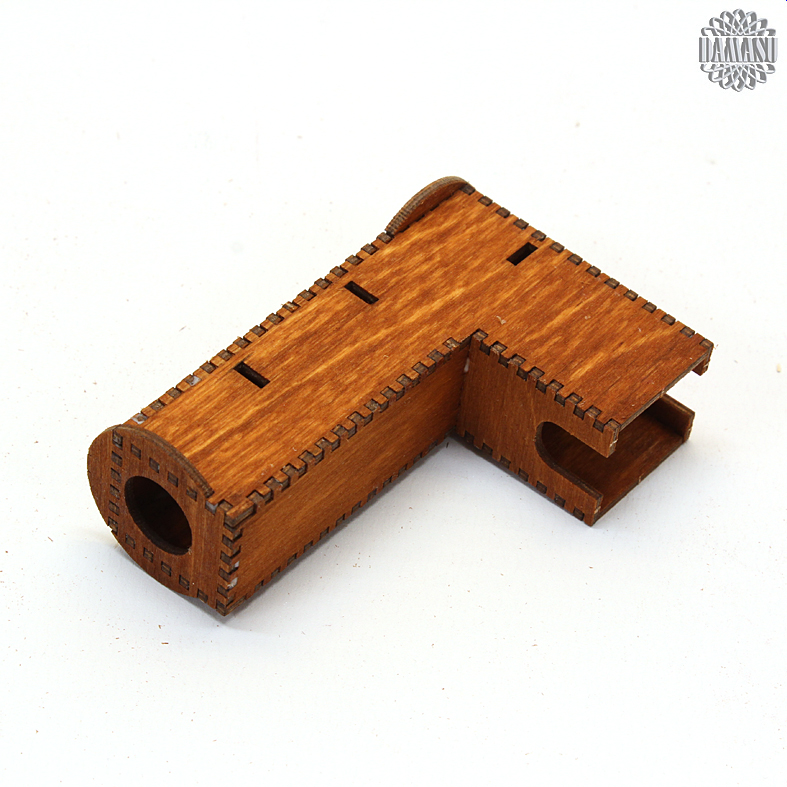

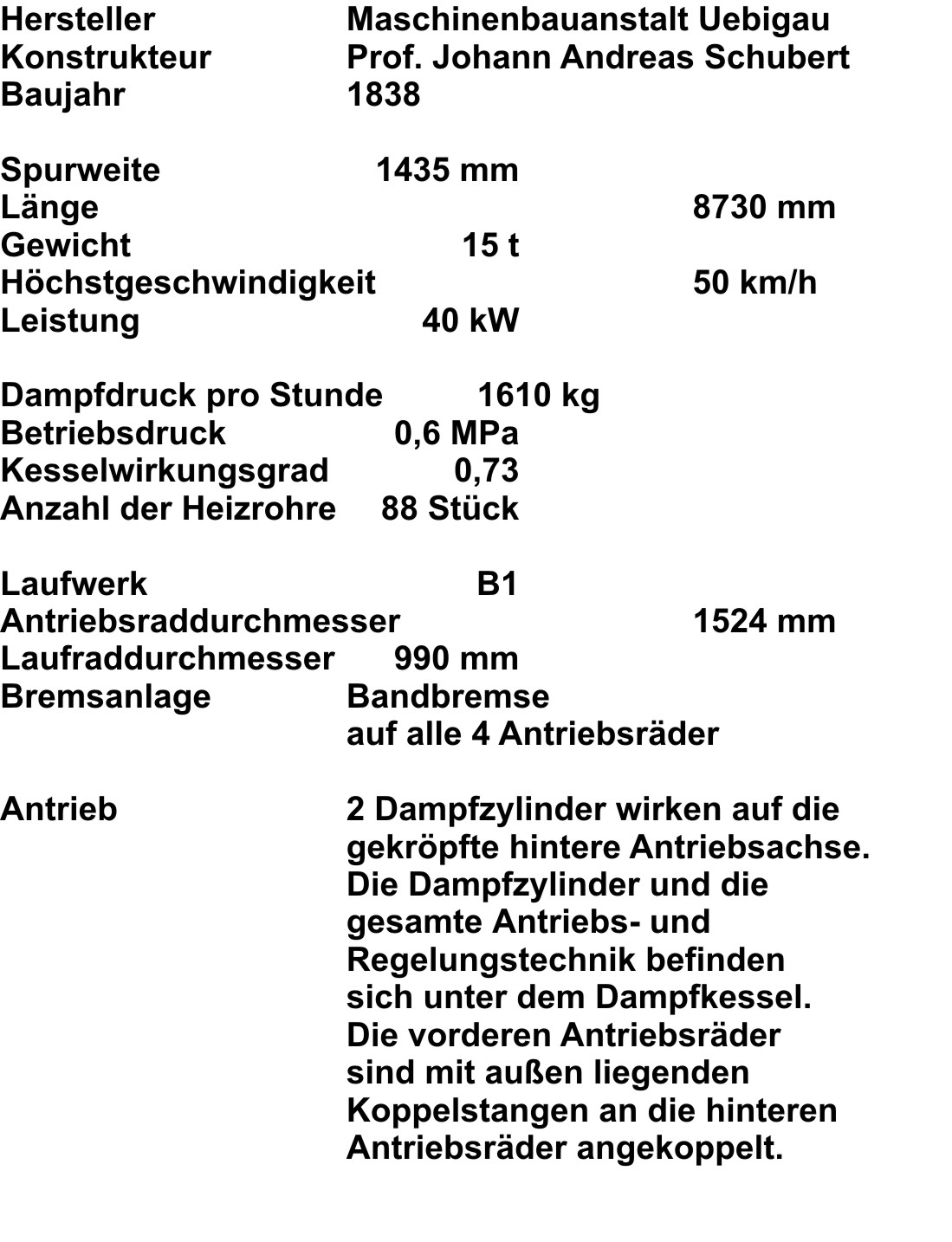

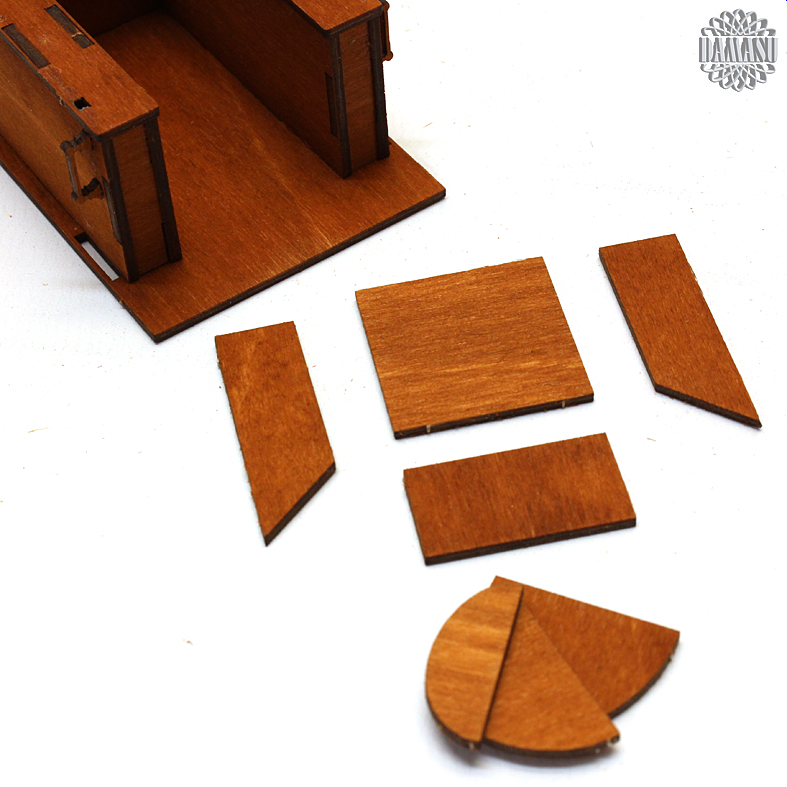

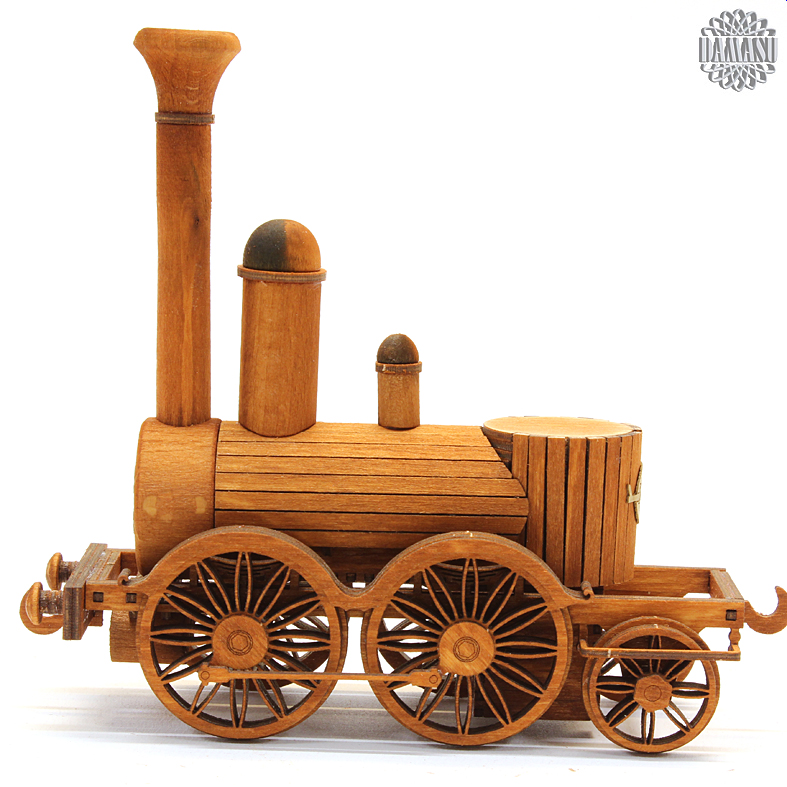

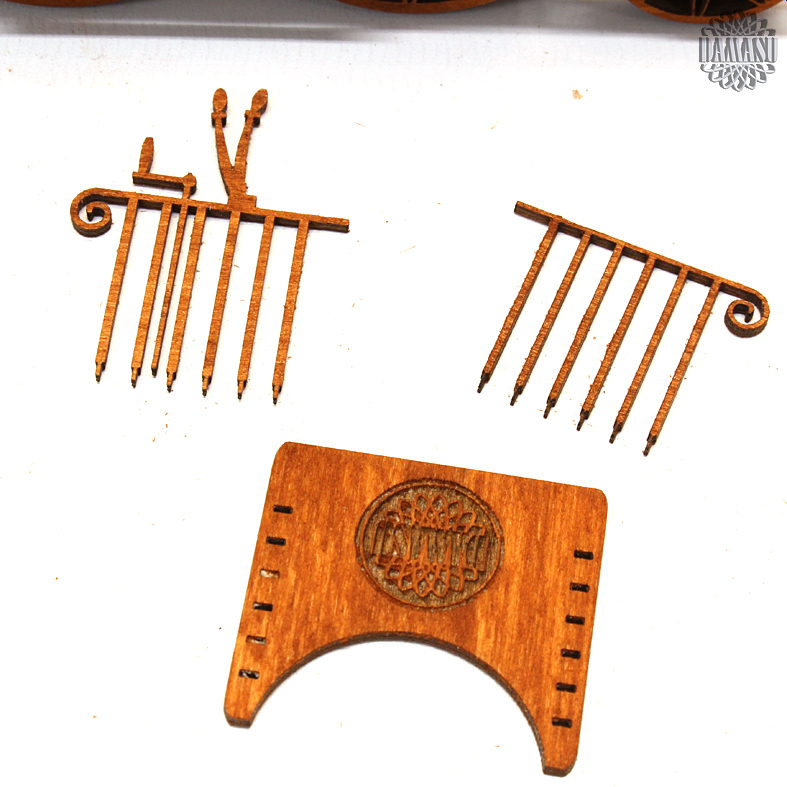

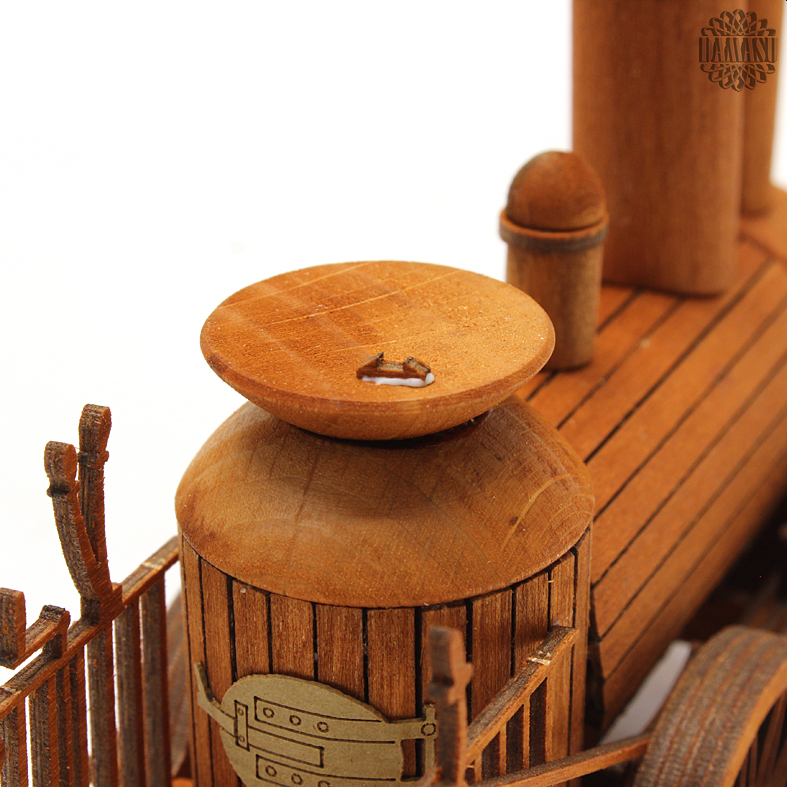

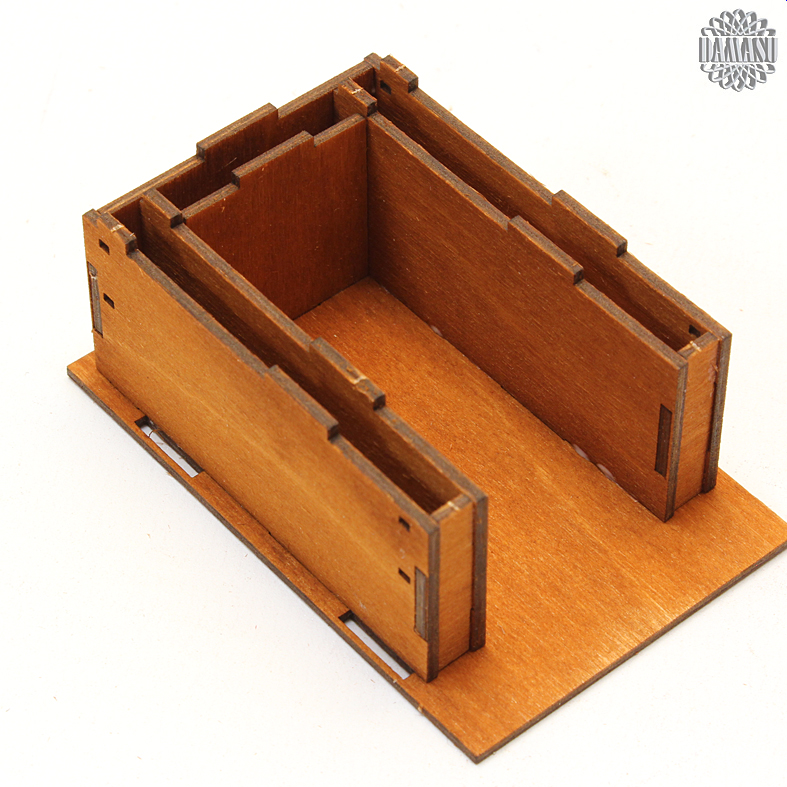

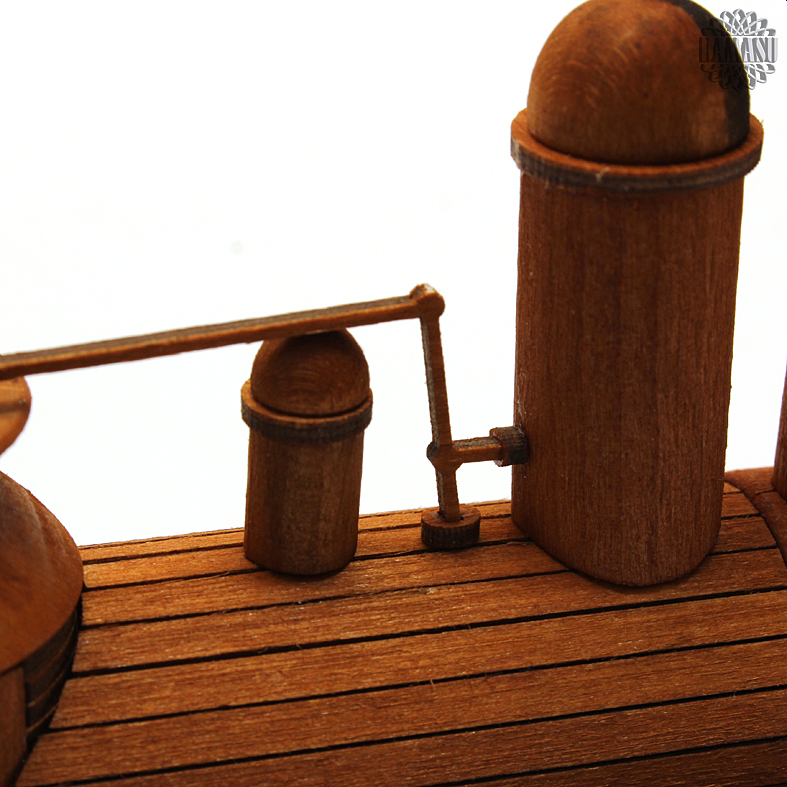

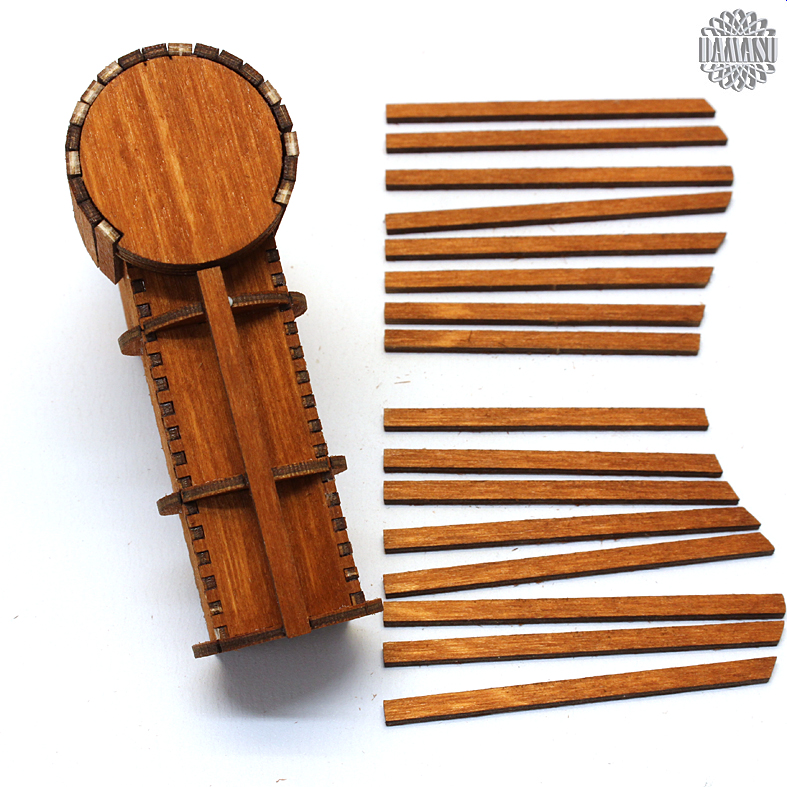

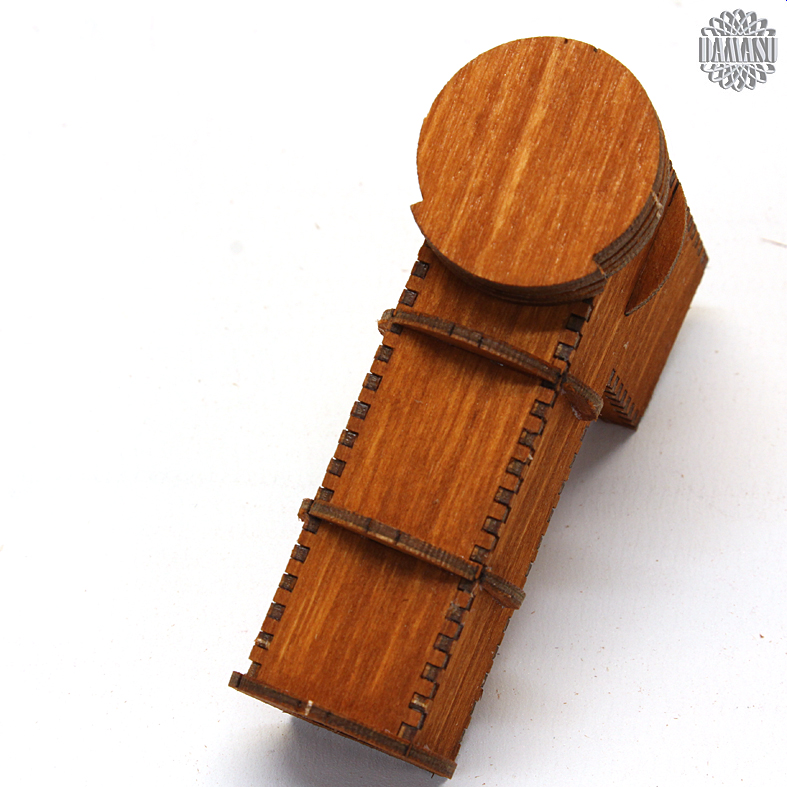

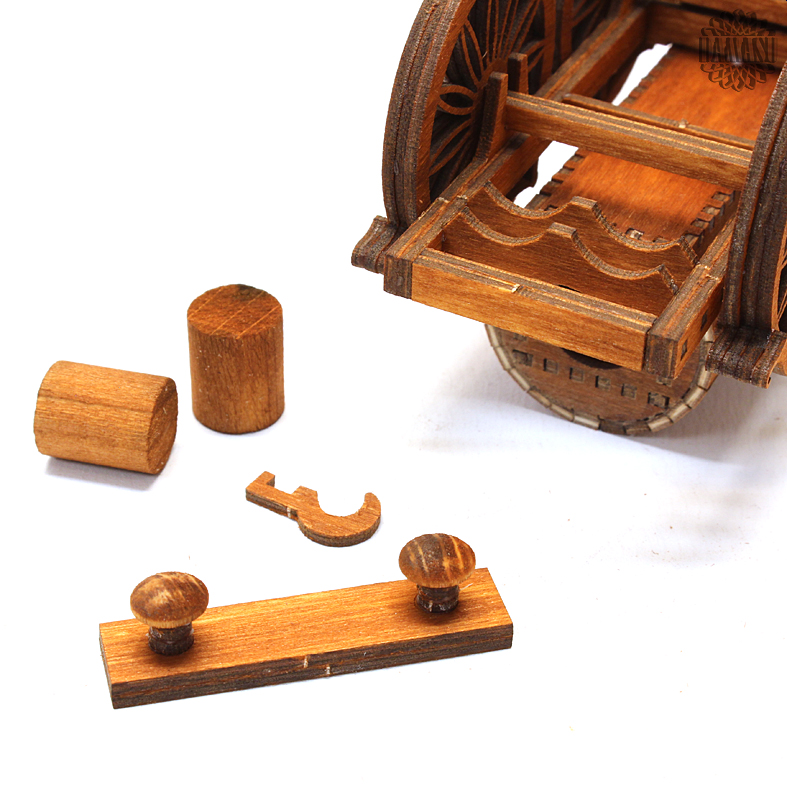

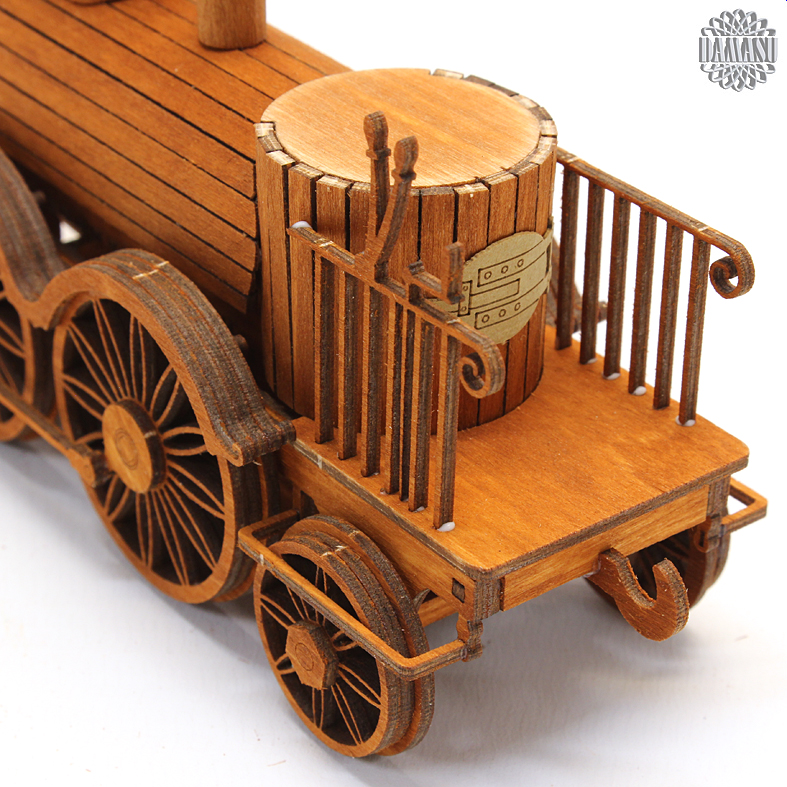

Eine Saxonia mit leichten Schwierigkeiten

guten morgen,

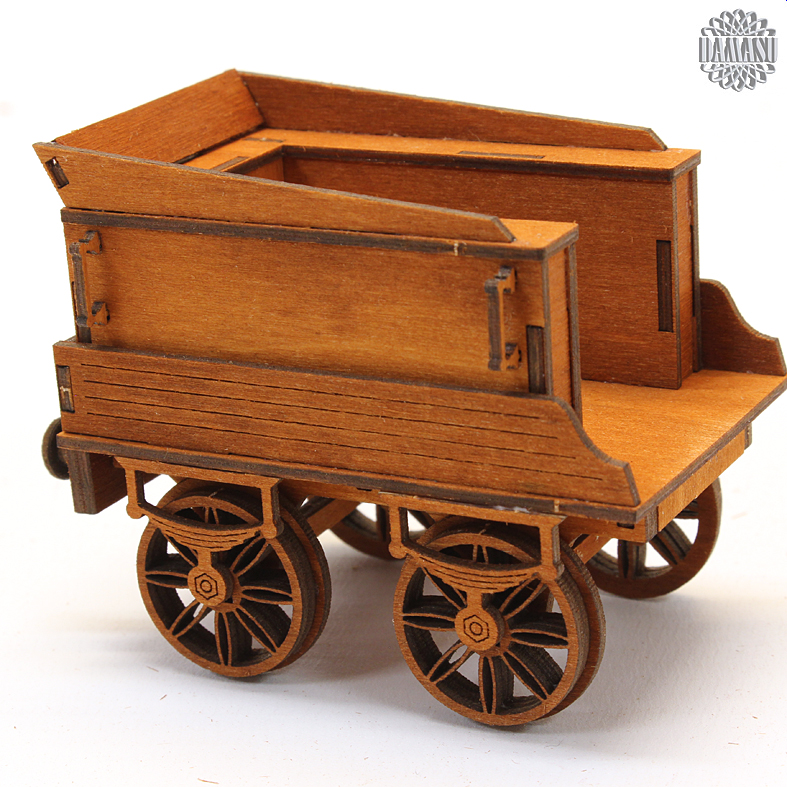

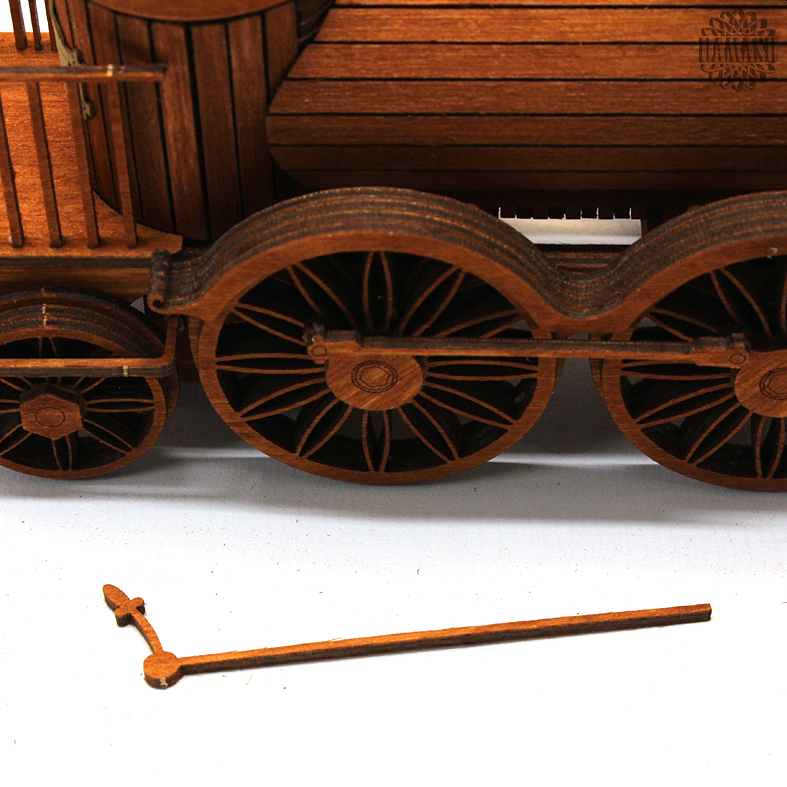

habe jetzt meine saxonia fertig gebaut. sieht toll aus. hätte aber zwei punkte zur verbesserung: erstens: die bauanleitungen könnte man dahingehend verbessern, dass man die bebilderung der benötigten teile größer darstellt. denn platz ist auf den seiten genug, denn die sind teilweise schlech zu erkennen. habe selbst jetzt einen fehler eingebaut, der aber nicht gravierend ist bzw. mußte teile wieder auseinander machen. das zweite ist: die räder passen nicht 100% übereinander. siehe bild. ein oder zwei speichensätzte sind o.k. die anderen sind dann versetzt und die radachsen sind ein wenig zu lang, so dass man ein wenig nachschleifen muß, dass die kuppelstangen und die federung des tenders plan aufliegen.

so nun zum schluß noch eine frage. wann kommt wieder der aufzugsturm wieder zu verkauf?

mit freundlichem gruß stefan ott


----------------------------

Hallo Herr Ott,

wir gratulieren Ihnen zu Ihrem Bastelerfolg und danken Ihnen für Ihre Hinweise. Das Problem mit der Bastelanleitung ist bekannt. Ich habe schon oft hier darüber geschrieben. Die Anleitung wird immer ein Kompromiss sein zwischen Aufwand und Nutzen. Ich habe mich für die jetzt übliche Art und Weise der Bastelanleitung entschieden, weil ich der Meinung bin, dass damit ein guter Kompromiss gefunden ist. Alternativ dazu veröffentliche ich die Anleitung und weitere Bilder von mir und anderen Bastlern kontinuierlich im Internet. Das alles kann man als Hilfestellungen zum Basteln nutzen.

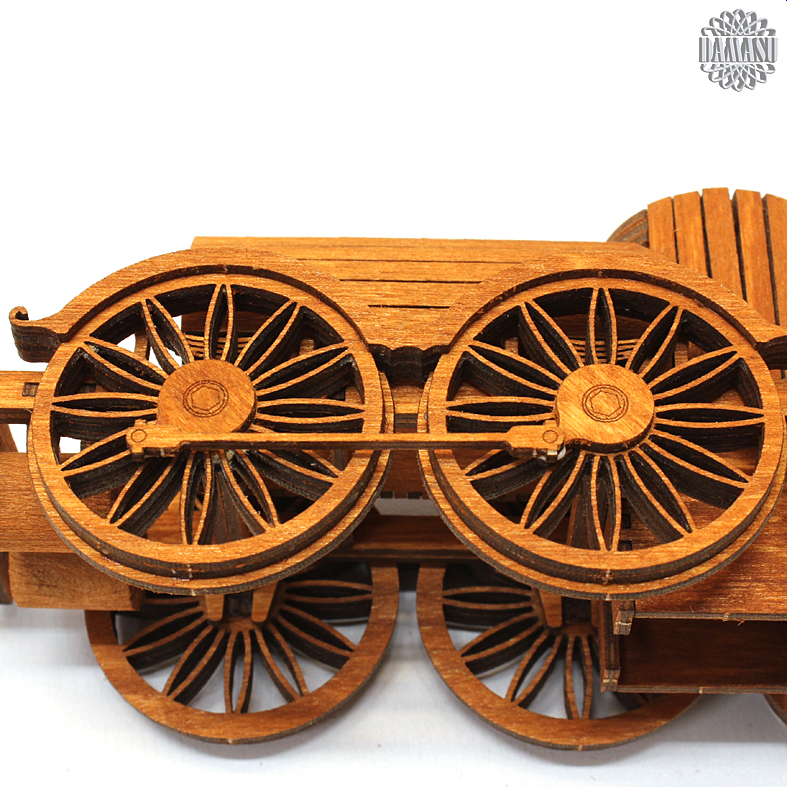

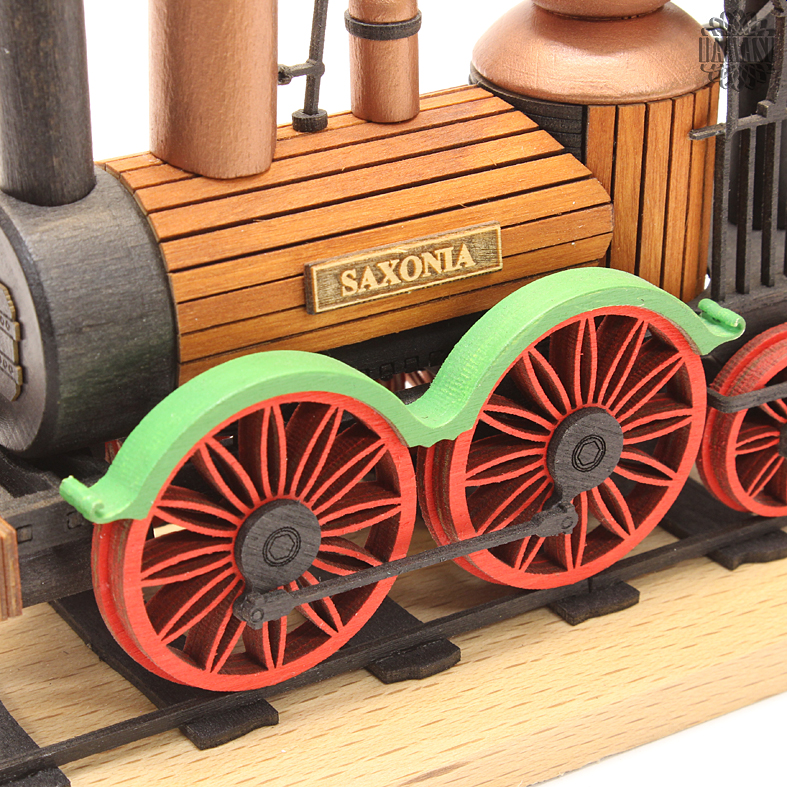

Bei den Radspeichen ist Ihnen leider ein Bastelfehler unterlaufen. Auf Seite 11 der Bastelanleitung weise ich auf die Markierungen der Radplatten hin und der Folgen bei Nichtbeachtung.

Auszug aus der Bastelanleitung:

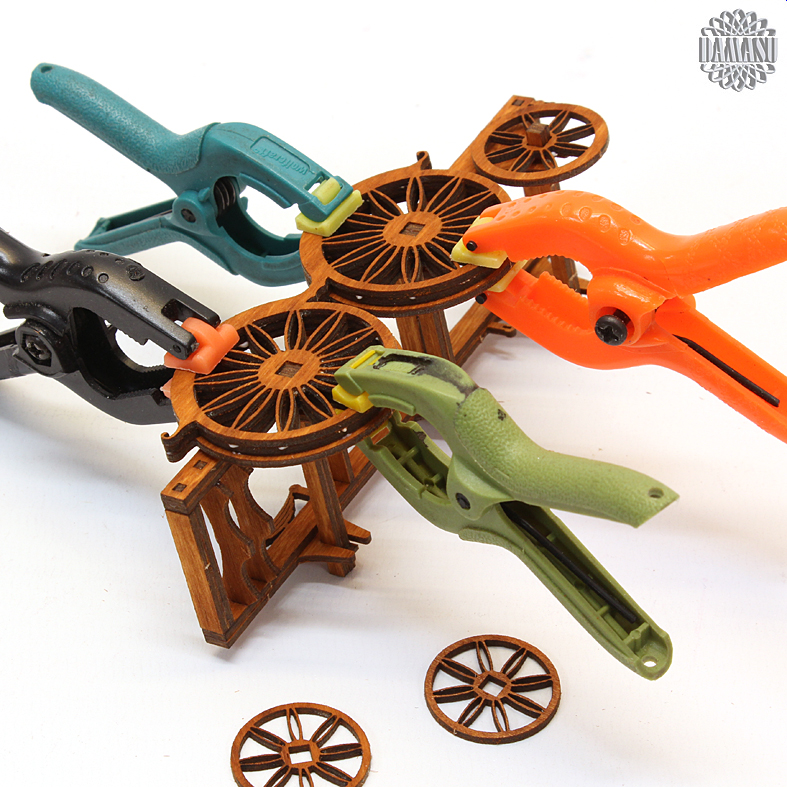

"Jedes Rad besteht aus drei übereinander geleimte Schichten. Zwei dieser Schichten sind gleich (Laufräder) und eine Schicht ist etwas größer (Führungsrad). Die beiden Antriebsräder der Lok sind über der Radabdeckung miteinander verbunden, alle anderen Räder (einschließlich der Wagen) sind einzeln. Jedes Radteil hat in der Mitte eine kleine eingravierte Markierung. Diese Markierung muss bei den folgenden Arbeitsschritten immer nach außen zeigen, also für Sie sichtbar sein. Sollten Sie das nicht beachten, dann werden Sie merken, dass die Speichen der Räder nicht deckungsgleich verleimbar sind. Am einfachsten geht es, wenn Sie die Räder aus der Trägerplatte auslösen und genauso auf Ihrer Arbeitsfläche bereit legen."

Ich habe mal die Zeichnungen der Räder herausgezogen und einmal korrekt übereinandergelegt und einmal verdreht. Man sieht genau den Effekt, der bei Ihren Räder passiert ist.
Ärgerlich aber beim nächsten Mal wird es besser.


Das mit den Achsen kann ich leider nicht nachvollziehen. Ich habe es gerade noch einmal nachgemessen. Die Achsstümpfe, auf die die Räder aufgesetzt werden, sind 4 mm lang. Darauf kommen drei Radplatten zu je 1,5 mm Stärke. Da kann die Achse eigentlich nicht hervorragen. Sei es wie es sei, Sie haben sich ja auch da zu helfen gewusst. Bastler eben!

Trotz aller Schwierigkeiten, denke ich haben Sie ein schönes Modell gebaut, auf das Sie zu Recht Solz sein können und wir wünschen Ihnen viel Freude damit.

Zu Ihrer letzten Frage. Den elektrischen Fahrstuhlturm, wie auch viele andere elektrische Sachen wird es bis auf weiteres nicht mehr geben. Der Grund dafür ist das in diesem Jahr in Kraft getretene Elektrogesetz. Weitere Informationen finden Sie in meinem Blogartikel zu diesem Thema:

https://damasu-info-blog.blogspot.com/2018/08/achtung-ab-sofort-keine-elektronik-mehr.html

Alternativ zu dem Fahrstuhlturm gibt es den Wendeltreppenturm. Der kommt völlig ohne Technik aus.


Viele Grüße aus dem Erzgebirge,
Matthias Suchfort, DAMASU-Holzkunst

Montag, 13. August 2018

Eine große Saxonia mit Werkstattwagen im Eigenbau















Werte Macher von Damasu.
Ich hab mir unlängst die Adlerlok in 1:21 zugelegt und gebaut.Aus den Resten natürlich gleich noch einen Prellbock konstruiert und gebaut.
Dazu die Bilder.
Danke nochmal dafür.
Eine Frage dennoch habt ihr in euren Sortiment auch Kurfengleise?
Mfg Dieter Auerbach






--------------------------------

Hallo Herr Auerbach,

es hat mal wieder lange gedauert bis ich dazukomme alle eMails durchzusehen. Vielen Dank für die vielen Bilder von Ihren Modellen. Der große Werkstattwagen ist schön geworden. Das wird so manch anderen Bastler ein wenig neidisch machen. Aber so ist das Leben.

Da sich nun alles bei mir ein wenig hingezogen hat, weiß ich nicht mehr genau ob ich Ihre Frage schon beantwortet habe.

Wir haben keine Kurvengleise im Angebot.

Wir wünschen Ihnen viel Freude mit Ihren Modellen und noch einmal vielen Dank für die schönen Bilder.

Viele Grüße aus dem Erzgebirge,
Matthias Suchfort, DAMASU-Holzkunst
