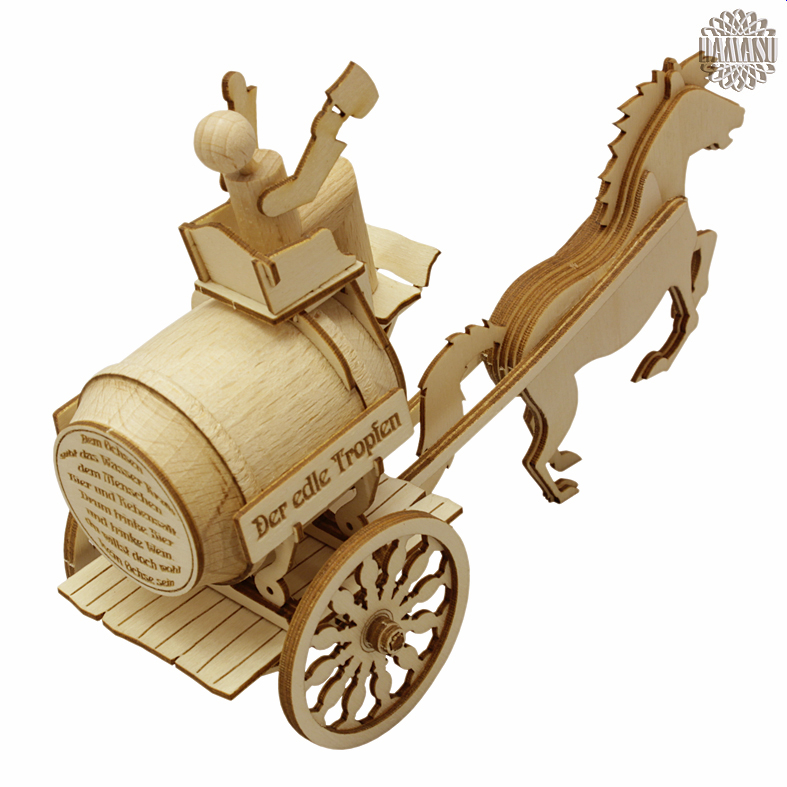

Bastelanleitung Einachser Weinkarren

mit oder ohne Figuren



DAMASU-Holzkunst. Manufaktur mit Werksverkauf. 09544 Neuhausen/Erzgebirge, Olbernhauer Str. 31, 0173 3666 223, www.holzbastelsatz.de



Allgemeine Hinweise


Die Einachser-Kutschen im Shop
Übersicht aller Fuhrwerke und Kutschen

Vorwort

Bevor Sie sich auf den Weg machen und dieses schöne Modell aufbauen, möchten wir Ihnen noch ein paar Hinweise geben. Wir haben Ihnen das Modell in Naturholz geliefert. Die Abbildungen in dieser Anleitung zeigen das Modell jedoch in Braun. Diese Farbgebung haben wir für eine bessere fototechnische Wiedergabe gewählt. Wundern Sie sich bitte nicht, dass unser abgebildetes Modell um einiges dunkler ist wie Ihr Modell.

Das Modell liefern wir in zwei Ausführungen; mit oder ohne Figuren. Die Anleitung gilt für beide Varianten. Haben Sie das Modell ohne Figuren erworben, dann endet Ihre Bastelanleitung vor dem Aufbau der Zugtiere und Personen.

Die Teile des Modelles sind naturbelassen, d.h. sie sind weder farblos lackiert, gewachst oder lasiert. Damit stehen Ihnen alle Möglichkeiten der farblichen Gestaltung offen. Die Trägerplatten bieten Ihnen auch genügend Holzabfälle, um farbliche Möglichkeiten auszuprobieren.

Nun kann es losgehen. Wir wünschen Ihnen viel Spaß bei der Arbeit und viel Freude an Ihrem neuen Modell aus der Manufaktur DAMASU.

PS: Wir würden uns sehr über ein paar Fotos und Zeilen für unsere Internetpräsentation freuen.


Die Einachser-Kutschen im Shop
Übersicht aller Fuhrwerke und Kutschen

Die Räder vorbereiten

Bei den beiden Rädern müssen die Naben und die Radreifen verstärkt werden. Beginnen Sie mit der Nabe. An diese werden zwei kleine Scheiben geleimt. Die Scheiben gehören an die Rückseite der Räder.



Exaktes Arbeiten ist dabei wichtig. Die Bohrungen müssen genau übereinander liegen, damit das Rad später auf die Wagenachse geschoben werden kann.



Auf die Außenseite des Rades wird ein großer Ring zur Verstärkung des Rades aufgeleimt. Zum Trocknen können Sie die Teile mit Bastler- oder Wäscheklammern fixieren oder einfach ein Gewicht auf das Rad legen.






Die Einachser-Kutschen im Shop
Übersicht aller Fuhrwerke und Kutschen

Die Wagenachse herstellen

Als Nächstes wird die Wagenachse hergestellt. Diese besteht aus den fünf abgebildeten Teilen.



Das Mittelteil der Achse wird an beiden Seiten durch die kleineren Teile verstärkt. Leimen Sie von beiden Seiten je ein Teil an das Mittelteil an. Die Nuten und Durchbrüche der Achse müssen später weitere Teile aufnehmen. Arbeiten Sie auch hier exakt.



Die äußeren Enden der Achse müssen später die Räder aufnehmen. Dazu werden sie an dieser Stelle noch etwas verstärkt. Die kleinen Teile werden dazu mit viel Leim im 90°-Winkel an die Enden der Achse geleimt.





Nach dem Aufsetzen der Teile entfernen Sie bitte sorgfältig alle Leimreste und lassen Sie die Achse gut trocknen.




Die Einachser-Kutschen im Shop
Übersicht aller Fuhrwerke und Kutschen

Den Wagenkörper aufbauen

In den folgenden Arbeitsschritten entsteht der Wagenkörper selbst. Bereiten Sie zunächst die beiden Deichseln vor. Jede Deichsel besteht aus zwei Teilen, die übereinander geleimt werden.



Es muss eine rechte und eine linke Deichsel entstehen. Die schlankeren Teile zeigen dabei nach außen.



Die fertigen Deichseln werden nun in die Durchbrüche der Achse geleimt. Die Nuten der Achse und die Deichselspitzen zeigen dabei nach oben.



Der Wagenboden wird durch zwei Verstrebungsteile in Position gehalten und mit der Achse verbunden. Leimen Sie nun diese beiden Verstrebungsteile in die Nuten der Achse ein.



Die Oberkanten der Achse und der Verstrebungsteile müssen bündig sein.



An diese Konstruktion wird nun der Wagenboden geleimt.





Von oben bekommt der Wagenboden zwei Fasshalterungen. Jede der Halterungen besteht aus drei Teilen.



Leimen Sie zuerst die mittleren Teile in die entsprechenden Nuten.



Jede Fasshalterung wird am Fuß mit je einem Teil von beiden Seiten verstärkt.



Nun können Sie auch das Fass aufleimen.





Das Fass wird mit vier Zierteilen veredelt. Auf den Bildern können Sie erkennen, wo und wie diese Teile angebracht werden.







Oben auf dem Fass wird der Kutschbock aufgebaut. Lösen Sie dazu die folgenden Teile aus der Trägerplatte.



Im ersten Schritt leimen Sie die beiden Fasshalterungen an den Boden des Kutschbockes und lassen die Teile trocknen. Der Boden des Kutschbockes hat dazu verschiedene Nuten. Ein Verwechseln der beiden anzuleimenden Teile ist nicht möglich.



Danach stecken Sie die beiden Gestellteile in die Fasshalterungen und verleimen diese von unten.



Die bisher zusammengesetzte Baugruppe können Sie nun auf das Fass leimen.





Vervollständigen Sie den Kutschbock mit den Trittbrettern und der Sitzumrandung.





Zum Schluss leimen Sie auch noch die Leiter an die Seite des Kutschbockes.



Die Leiter wird mit einer zusätzlichen Strebe abgestützt.



Damit ist der Wagenkörper fertig.


Die Einachser-Kutschen im Shop
Übersicht aller Fuhrwerke und Kutschen

Das Anbringen der Räder

Der fertige Wagenkörper wird nun mit den Rädern vervollständigt. Die Räder sind beweglich angebracht. Zunächst werden Sie aber feststellen, dass die Räder nur sehr schwer oder gar nicht auf die Achsen gehen. Hier ist noch etwas Handarbeit vonnöten. Die Achse und/oder die Bohrung der Räder müssen noch etwas nachgearbeitet werden. Die Achse können Sie mit etwas Sandpapier in Form bringen. Legen Sie dazu das Sandpapier um die Achse und drehen Sie diese darin. Leichter geht es, die Bohrung der Räder mit einer runden Schlüsselfeile aufzuweiten. Allerdings ist dazu das passende Werkzeug notwendig. Es ist aber unwichtig, welches der beiden Teile Sie passend machen. Bei der Arbeit gehen Sie schrittweise vor. Schleifen Sie vorsichtig und in kleinen Schritten. Probieren Sie immer wieder aus, ob das Rad schon ordentlich auf der Achse läuft. Der Übergang von: "geht noch nicht auf die Achse" zu einem "klapprigen Rad" ist fließend. Sie müssen genau den Punkt dazwischen finden.

Das fertig eingeschliffene Rad wird mit drei kleinen Scheiben an der Achse befestigt. Die Scheiben haben in der Mitte ein Kreuz als Loch. Es gibt für jedes Rad zwei gleichgroße Scheiben und eine etwas kleinere.



Setzen Sie das Rad auf die Achse und schieben Sie die erste größere Scheibe ohne Leim darüber.



Jetzt geben Sie auf die nächste große Scheibe etwas Leim und schieben diese ebenfalls auf die Achse. Danach tun Sie das Gleiche mit der kleinen Scheibe. Die beiden äußeren, mit Leim versehenen Scheiben verhindern das Abrutschen des Rades. Die innere Scheibe, die nicht verleimt wurde, garantiert, dass das Rad beweglich bleibt.



Sind beide Räder angebracht ist der Weinkarren fertig. Damit endet die Arbeit für den Bausatz ohne Figuren.






Die Einachser-Kutschen im Shop
Übersicht aller Fuhrwerke und Kutschen

Das Pferd herstellen

Der Weinkarren wird von einem Pferd gezogen. Dieses wird nun aus 9 Teilen hergestellt. Lösen Sie die abgebildeten Teile aus der Trägerplatte heraus und ordnen Sie diese entsprechend der Nummerierung auf Ihrer Arbeitsfläche an. In der Mitte ist das Teil mit der Nummer 0. Rechts und links davon befinden sich die Teile mit der Nummer 1 usw.



Beginnen Sie das Zusammenleimen mit dem Teil 0 und einem der Teile 1. Geben Sie etwas Leim auf das Teil 1 und leimen Sie es an das Teil 0. Achten Sie dabei auf die Aussparungen in der Mitte. Diese müssen wieder exakt übereinander liegen.



Zur besseren Führung können die trapezförmigen Teile mit eingesetzt werden. Die Aussparungen werden mit steigender Nummer der Seitenteile immer kleiner. Die Stufen der trapezförmigen Teile folgen genau diesem Muster.



Zum Trocknen können Sie die Teile immer wieder klammern. Setzen Sie durch Aufleimen der einzelnen Schichten rechts und links das Pferd schrittweise zusammen.



Die äußeren vier Schichten bilden dabei die Beine des Tieres. Prüfen Sie beim Anleimen dieser Schichten den korrekten Stand des Pferdes. Sie können dazu die Schichten trotz der mittleren Führung etwas schieben.






Die Einachser-Kutschen im Shop
Übersicht aller Fuhrwerke und Kutschen

Die Figur herstellen

Für die Figur dieses Modelles benötigen Sie die folgenden Einzelteile.



Der Zusammenbau ist recht einfach und bedarf keiner weiteren Erläuterung. Folgen Sie einfach den Abbildungen.









Zuletzt wird das Pferd noch eingespannt. Leimen Sie es dazu einfach zwischen die beiden Deichseln. Die Figur wird mit einem Tropfen Leim auf den Kutschbock gesetzt.
