Bastelanleitung Flügelrad-Nabe

Zu den gotischen Pyramiden im Shop

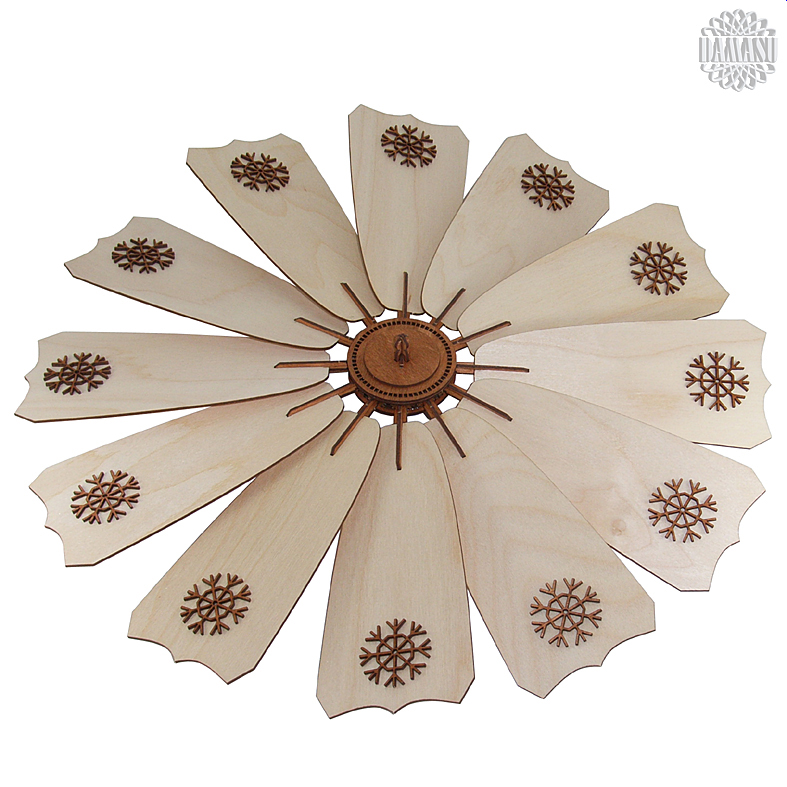

Die automatische Flügelradnabe ist eine Innovation der Firma DAMASU - Holzkunst aus dem Erzgebirge. Sie können mit Hilfe dieser Nabe alle Pyramidenflügel mit einem Handgriff zugleich einstellen und somit die Geschwindigkeit der Pyramide regeln. Einen ausführlichen Artikel über die Funktionsweise der automatischen Flügelradnabe finden Sie hier.








.

Bastelsatz automatische Flügelradnabe mit 12 FlügelnBastelsatz automatische Flügelradnabe mit 8 Flügeln

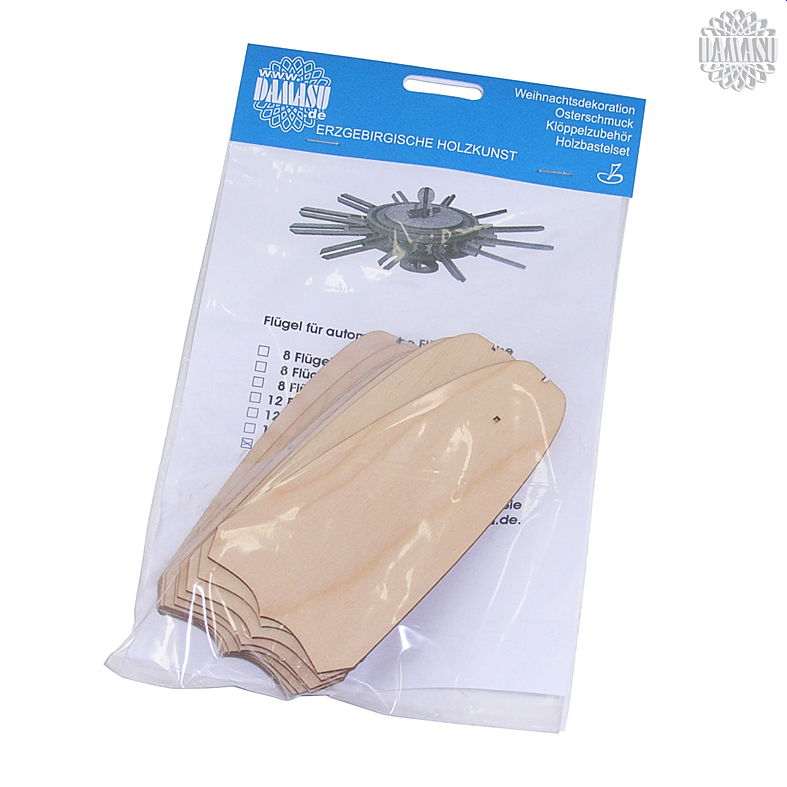

Passend zu den Naben können Sie verschiedene Flügel erhalten. Diese sind so abgestuft, das Sie Flügelraddurchmesser von 22 bis 34 cm realisieren können. Sie finden die unterschiedlichen Flügelsortimente in unserem Shop.



- 8 Flügel für einen Flügelraddurchmesser von 22cm
- 8 Flügel für einen Flügelraddurchmesser von 24cm
- 8 Flügel für einen Flügelraddurchmesser von 26cm
- 12 Flügel für einen Flügelraddurchmesser von 28cm
- 12 Flügel für einen Flügelraddurchmesser von 30cm
- 12 Flügel für einen Flügelraddurchmesser von 32cm
- 12 Flügel für einen Flügelraddurchmesser von 34cm

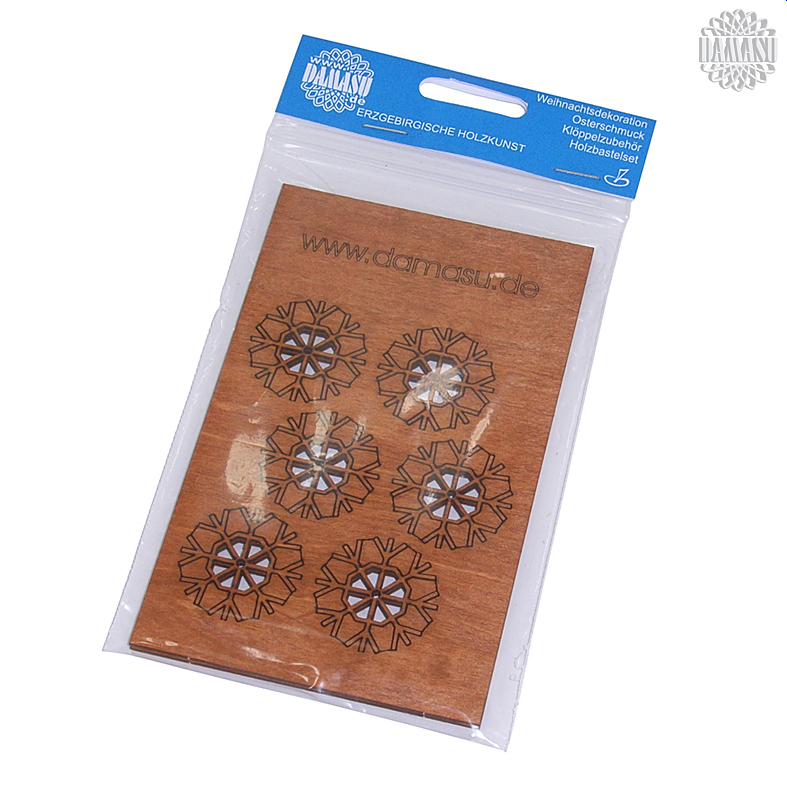

Für die Flügelradnabe mit 12 Flügeln können Sie Schneekristallauflagen als zusätzliche Verzierung erhalten.

Bastelanleitung

Video zur Bastelanleitung:




QR Code Generator

http://youtu.be/ZDVb_Aculc0

Anforderung: Fortgeschrittene (nicht für Kinder unter 6 Jahren geeignet)

Benötigte Werkzeuge und Arbeitsmittel:
   transparent trocknender Holzkaltleim z.B. von Ponal oder Berliner Holzkaltleim
   Rundpinsel fein zum Auftragen des Leimes
   Messer zum Herauslösen der Teile aus der Trägerplatte
   feines Sandpapier zum Verputzen der Werkstücke und zum Planschleifen des Käfigs
   eine Wachskerze
   Farben, Pinsel oder Spritzpistole (wenn Sie die Nabe farbig gestalten möchten)
   Bastelklammern, Wäscheklammern oder ähnliches

Der Bastelsatz enthält:
alle Sperrholzteile für eine Nabe eine Bastelanleitung

Holzteile auslösen
Alle Holzteile vorsichtig aus ihren Trägerplatten lösen und wenn notwendig mit etwas feinem Sandpapier nachputzen. Sollten die Teile nicht gerade sein, können Sie die Sperrholzplatten etwas biegen. Achten Sie darauf, das kein Teil abbricht.

Bastelsatz automatische Flügelradnabe mit 12 Flügeln


Oberer Zahnkranz

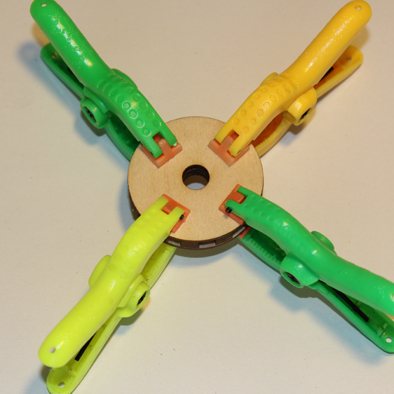

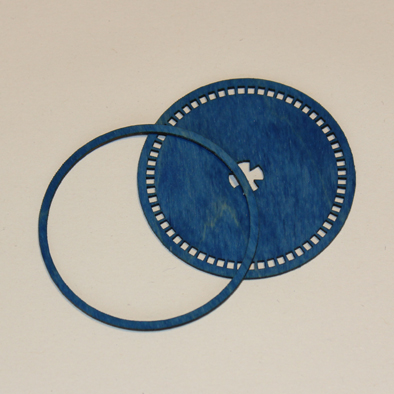

Den oberen Zahnkranz mit dem Ring verleimen.
Die Zahnöffnungen dürfen dabei nicht verschmutzt werden. Der Ring dient später der Zahnradführung. Er sollte gleichmäßig und fest mit der oberen Scheibe verleimt sein.

Tipp: Holzleim hält besser, wenn er in der Trocknungsphase gepresst wird. Legen Sie die verleimten Teile flach hin und beschweren sie diese.

Bastelsatz automatische Flügelradnabe mit 12 Flügeln




Mittelachse

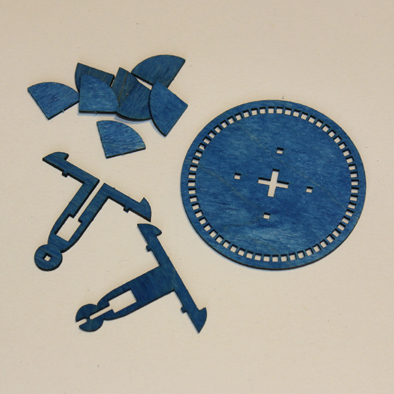

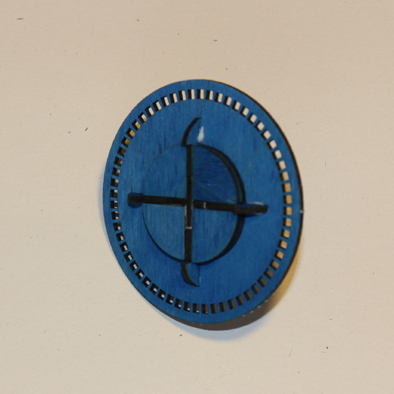

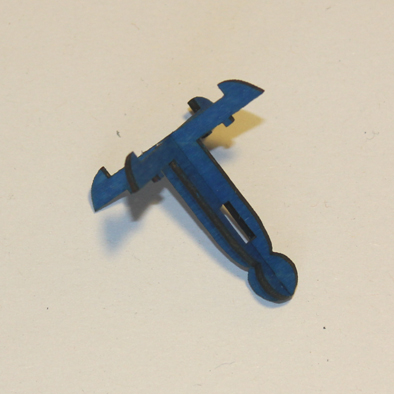

Die beiden Mittelstücke über Kreuz zusammenstecken, dabei das untere Stück vorsichtig auseinander ziehen und in das obere Stück einrasten lassen.

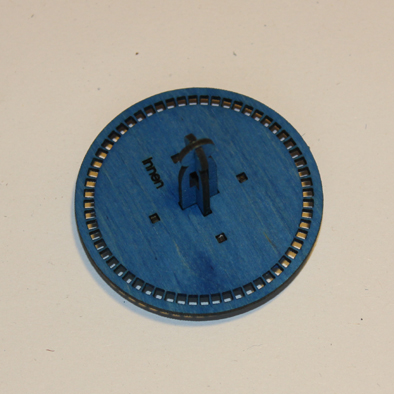

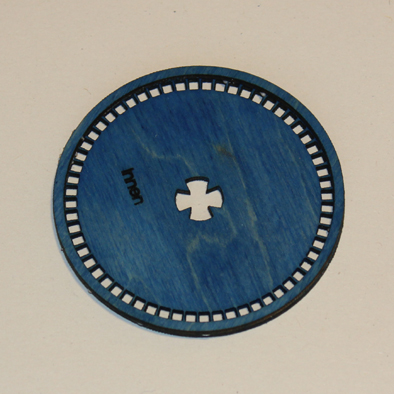

Den unteren Zahnkranz auf die Mittelachse schieben und auf die Zapfen drücken. Die mit "innen" bezeichnete Seite muss nach oben zeigen.

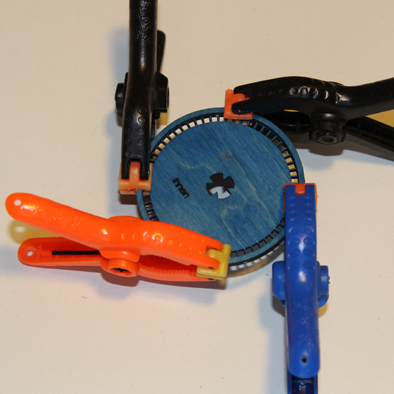

Die abgebildeten 8 Viertelkreise werden von unten an den Zahnkranz geklebt. Dabei den Leim so aufbringen, das der Zahnkranz, Mittelachse und Viertelkreise fest verbunden werden. Die Viertelkreise ergeben eine ebene Aufnahmefläche für das Ansatzstück zur Pyramidenachse.


Bastelsatz automatische Flügelradnabe mit 12 Flügeln


Käfig

Der Käfig stellt die bewegliche Verbindung zwischen Pyramidenflügel und Mittelachse her. Er ist maßgeblich für die Funktionstüchtigkeit der Nabe zuständig und muß daher besonders sorgfältig hergestellt werden.

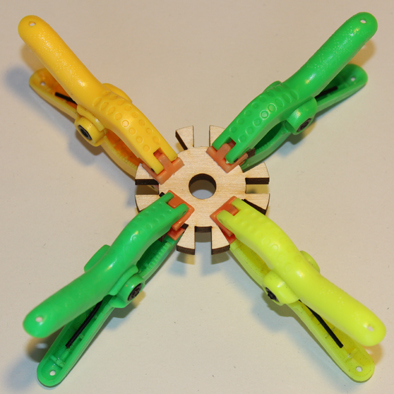

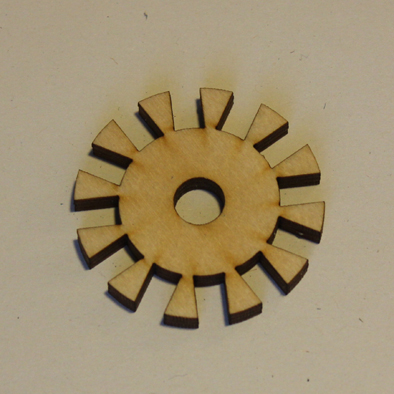

Die 3 inneren Teile exakt übereinander kleben. Nach dem Trocknen die Aufnahmeschlitze für die Pyramidenflügel von Leimresten säubern.
Die Abdeckscheiben mit den inneren Teilen verleimen. Dazu nur den inneren Ring einleimen. Die Aufnahmeschlitze für die Flügelzapfen dürfen nicht mit Leim verschmutzt werden.
Achsdurchführung und Flügelaufnahmen von Leimresten befreien und prüfen, ob der Käfig leicht auf der Mittelachse läuft. Die Mittelachse können Sie dazu mit etwas Kerzenwachs einreiben. Der Käfig sollte leicht auf der Mittelchse laufen aber nicht klappern.

Wichtig! Der gesamte Käfig muss eine Höhe von 8mm haben. Die Höhe des Käfigs bestimmt später die Toleranzen im Zusammenspiel der Zahnräder. Ist der Käfig zu flach, dann sitzen die Zahnräder zu fest zwischen den beiden Zahnscheiben und das Getriebe geht schwer und ungleichmäßig, ist der Käfig zu hoch, dann können Zahnräder überspringen oder Flügel schief hängen.

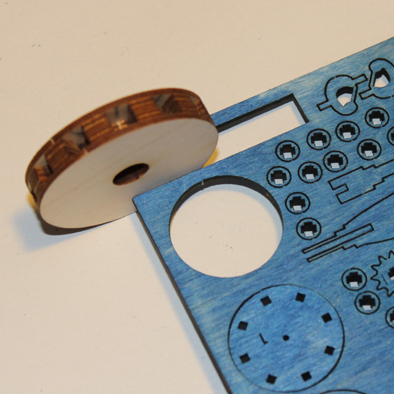

Schleifen Sie den Käfig sorgfältig auf 8mm. Die Trägerplatte hat am Rand eine Lehre die Sie zur Kontrolle nutzen können. Schleifen Sie immer nur kurz und kontrollieren Sie das Ergebnis ständig. Schleifen Sie von beiden Seiten gleich viel herunter. Am einfachsten geht dies, wenn sie das Schleifpapier flach auf ein Stück Holz leimen und das Werkstück auf dieser Fläche kreisend bewegen. Verwenden Sie feines Sandpapier. Die geschliffenen Flächen sind später bewegliche Teile. Eine zu stark aufgeraute Oberfläche schränkt die Funktionstüchtigkeit ein.

Sollte der Käfig zu flach geworden sein, können Sie bei der Montage eine Papierscheibe als Ergänzung mit einsetzen.

Arbeiten Sie sorgfältig, das Teil ist sehr wichtig!


Bastelsatz automatische Flügelradnabe mit 12 Flügeln






Ansatzstück zur Pyramidenachse

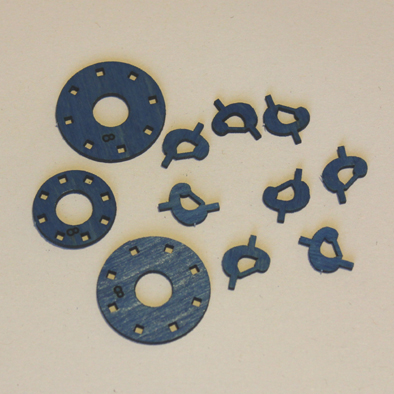

Für unsere gotischen Pyramiden verwenden wir Mittelachsen mit 8mm Durchmesser. Dementsprechend finden Sie in den Pyramidenbausätzen ein Ansatzstück mit 8mm Innendurchmesser. Haben Sie einen Nabenbausatz einzeln gekauft, dann finden Sie Lochscheiben mit 5 verschiedenen Innendurchmessern (1, 2, 4, 6 und 8mm). Wählen Sie die Lochscheiben passend zu Ihrer Pyramidenachse aus.

Verleimen Sie die Teile wie in den Abbildungen gezeigt.

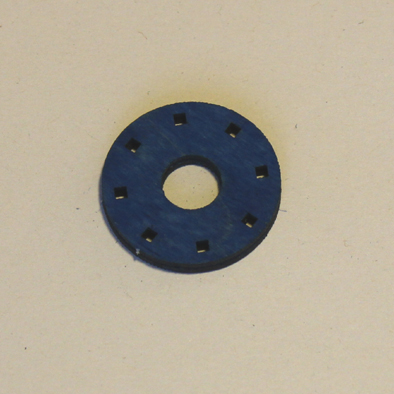

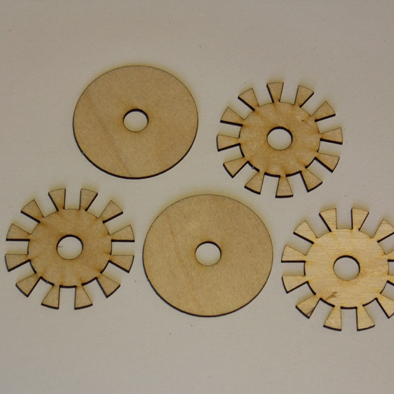

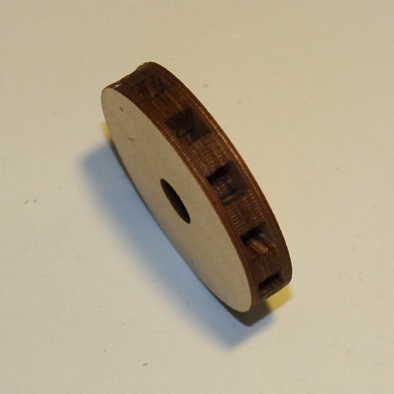

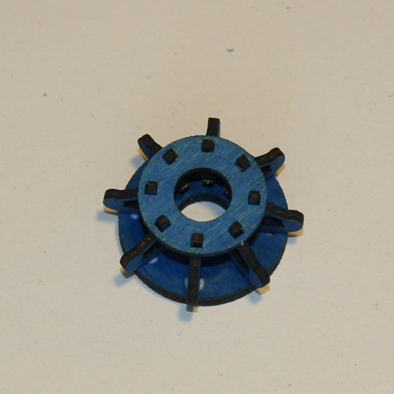

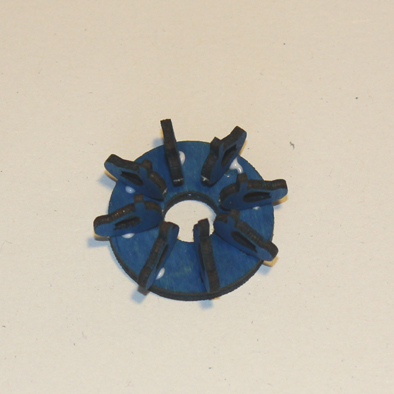

Beginnen Sie damit, die beiden großen Lochscheiben passgenau übereinander zu leimen. Dann setzen Sie mit etwas Leim die acht Verbindungsstücke ein. Geben Sie auf jeden Zapfen etwas Leim und setzen Sie zum Schluss die kleine Lochscheibe auf.

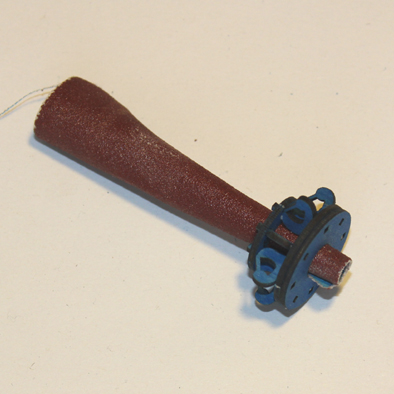

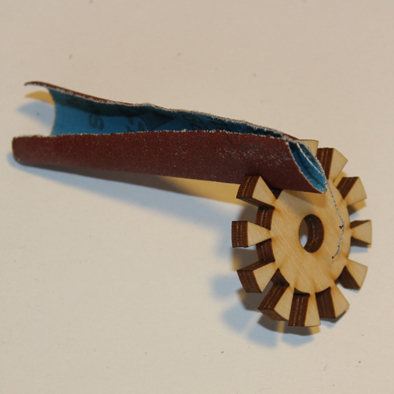

Lassen Sie das Teil gut trocknen. Prüfen Sie vor dem Anleimen an den unteren Zahnkranz, ob das Ansatzstück auf die Alu-Achse der Pyramide passt. Sollte es gar nicht oder zu schwer auf die Achse zu schieben gehen, dann weiten Sie es etwas auf. Dazu rollen Sie ein Stück Sandpapier zusammen.

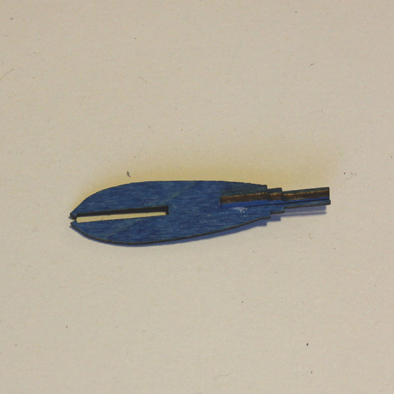

Flügelzapfen

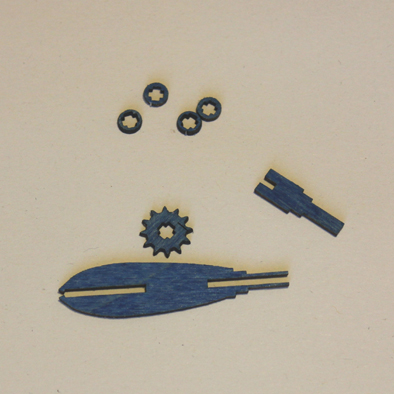

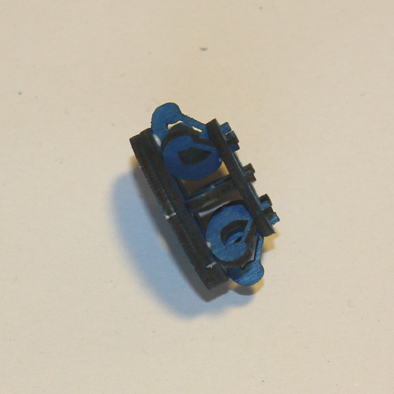

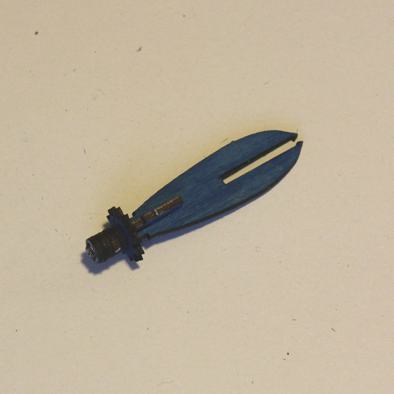

Stecken Sie die zwei Flachteile ineinander und verleimen Sie diese.
Führen Sie auf den hinteren kleinen Zapfen das Zahnrad auf. Die Markierung auf dem Zahnrad zeigt dabei in Richtung des kleinen Zapfens.
Geben Sie etwas Leim auf den kleinen Zapfen und setzen Sie vier von den Führungsringen auf diesen. Zum Abschluss geben Sie etwas Leim auf das Ende des kleinen Zapfens und befestigen damit den letzten Führungsring.
Gehen Sie vorsichtig mit dem Leim um, weder Führungsringe noch Zahnrad dürfen mit Leim verschmutzt sein.

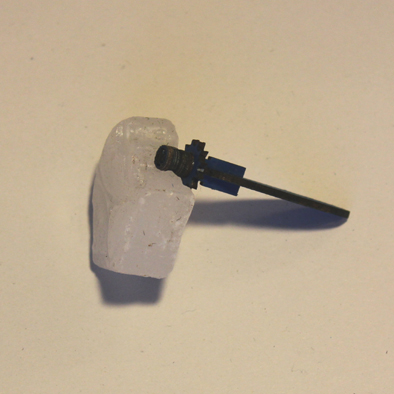

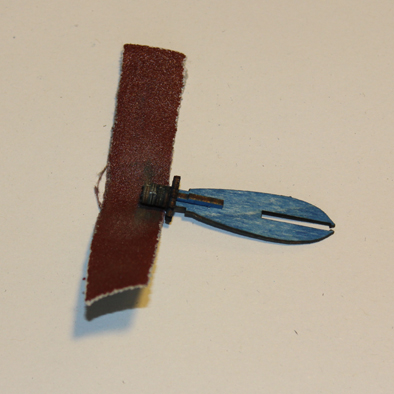

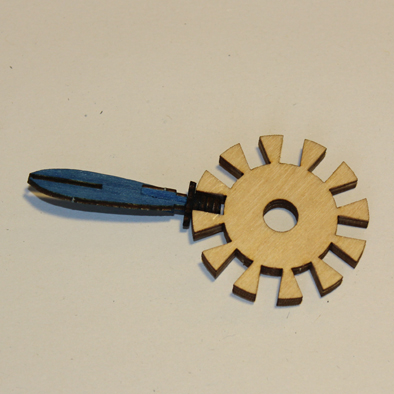

Passen Sie die Flügelzapfen in die Käfiglöcher ein. Die Flügelzapfen müssen sich leicht in den Käfiglöchern drehen lassen ohne dabei zu klappern. Die kleinen Rollen dienen dabei als Führungsflächen. Schleifen Sie diese solange herunter bis sie leicht im Käfig laufen. Dazu nehmen Sie ein kleines Stück feines Sandpapier, legen dies um die Rollen und drehen den Zapfen darin. Schleifen Sie in kurzen Abständen und kontrollieren Sie oft.

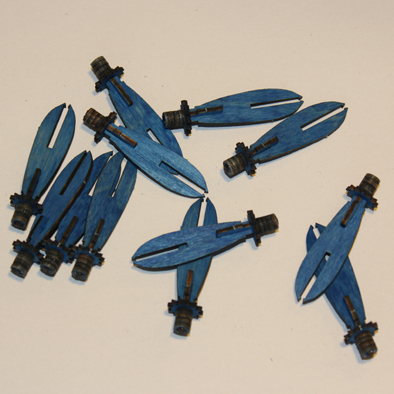

Reiben Sie den fertig eingepassten Flügelzapfen an den Laufrollen und dem Zahnrad mit Kerzenwachs ein. Das garantiert die dauerhafte Schmierung der Holzteile.




Endmontage

5.7.   Endmontage

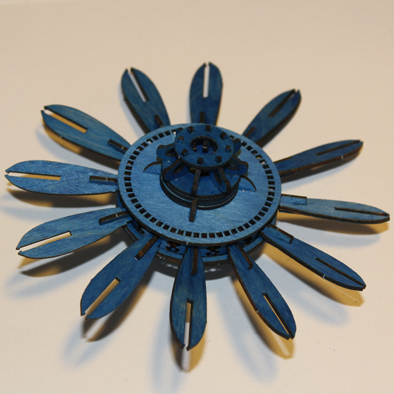

Setzen Sie die Flügelzapfen in den Käfig ein. Prüfen Sie bei jedem Zapfen ob er ohne zu klappern gut und leicht in seinem Käfigloch läuft.
Richten Sie alle Flügelzapfen waagerecht zum Käfig aus und stecken Sie dann alles zusammen auf den unteren Zahnkranz.
Kontrollieren Sie bitte das alle Zahnräder in den unteren Zahnkranz eingreifen. Der Käfig muss bündig auf dem unteren Zahnkranz aufliegen. Ist das nicht der Fall, dann können Sie die Differenz mit einer selbst geschnittenen Papierscheibe ausgleichen. Wenn der Käfig nicht bündig aufliegt, werden später beim Verschließen der Nabe die Zahnräder zu stark in den unteren Zahnkranz gedrückt. Die Nabe wird sich dann nur schwer bewegen lassen.
Legen Sie nun den oberen Zahnkranz über den Käfig. Auch dieser Zahnkranz muss wieder bündig auf dem Käfig aufliegen. Ist das nicht der Fall, dann verfahren Sie wieder so wie oben beschrieben. Die Innenöffnung des oberen Zahnkranzes hat vier kleine dreieckige Zapfen. Diese dienen als Anschlag beim Einstellen der Nabe. Die Flügelzapfen können nur um 90° verdreht werden. Damit Ihre Pyramide richtig herum läuft müssen Sie beim Aufsetzen des oberen Zahnkranzes die Zapfen im Uhrzeigersinn an den Anschlag legen.

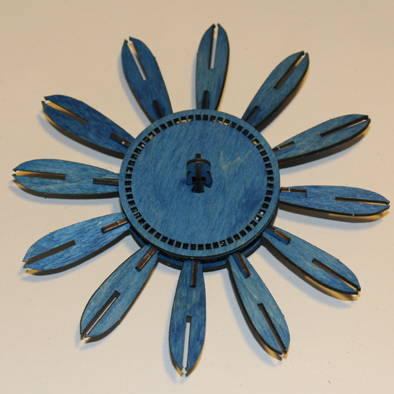

Wenn die Nabe soweit zusammengesetzt ist, dann versuchen sie vorsichtig die beiden Zahnkränze gegeneinander zu verdrehen. Alle Flügelzapfen müssen sich gleichmäßig bewegen. Nach ein paar Drehbewegungen nach rechts und links sollte die Nabe einwandfrei funktionieren.
Sollte das nicht der Fall sein, dann zerlegen Sie die Nabe wieder und kontrollieren Sie alle Schritte noch einmal. Lassen Sie sich Zeit für diese Arbeit, es lohnt sich.

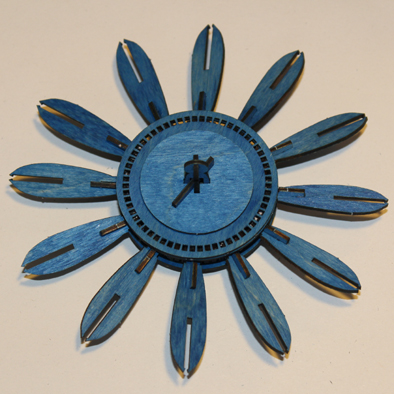

Verschließen Sie die Nabe nun mit der kleineren Scheibe und einem Keil. Wählen Sie aus den vier Keilen den passenden aus. Den Keil können Sie mit einem kleinen Tropfen Leim befestigen.




Ansatzstück anleimen

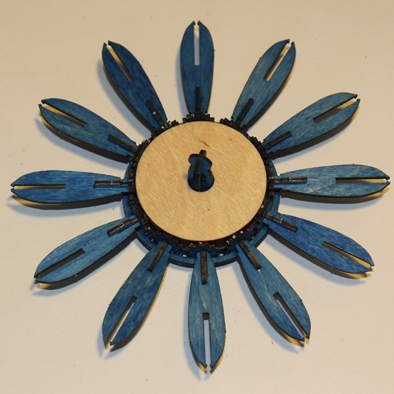

Zum Abschluß leimen Sie das vorbereitete Ansatzstück von unten an die Nabe.

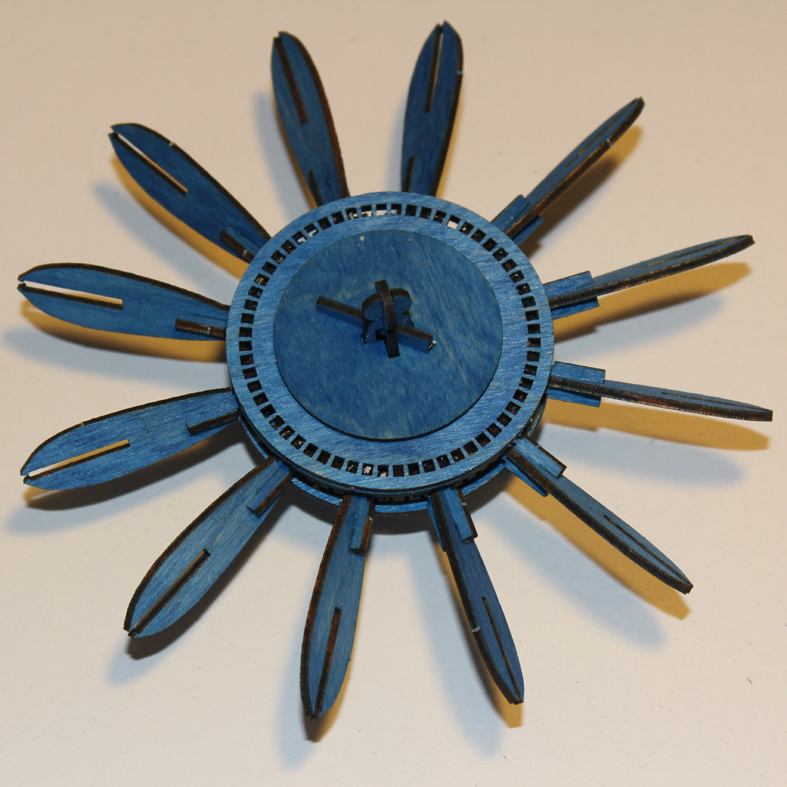

Nun können Sie die Flügel einleimen.


Die automatische Flügelradnabe ist Bestandteil unserer großen Weihnachtspyramide!
