Dienstag, 27. April 2010

Die automatische Flügelradnabe

Video
Bastelanleitung


Zu den Naben im Shop

 Pyramidennabe für 12 Flügel
Die Geschwindigkeit in der sich das Innere einer erzgebirgischen Weihnachtspyramide dreht wird bestimmt durch die Neigung der Flügel am Flügelrad.

Traditionell gibt es zwei Arten der Befestigung der Flügel an der Nabe. Zum einen wird die Nabe mit Bohrungen versehen und die Flügel mit Zapfen. Die Flügelzapfen werden in die Bohrungen gesteckt und können jederzeit einzeln in Ihrer Neigung verstellt werden. Nachteil dieser Variante ist, das jeder Flügel einzeln verstellt werden muß und auch herausfallen kann. Bei der zweiten Variante wird die Nabe mit schrägen Nuten versehen und die Flügel werden fest eingeleimt. Der Nachteil hier, die Neigung der Flügel kann nicht verstellt werden.

Bei unserer automatischen Flügelradnabe haben wir die Vor- und Nachteile der oben beschriebenen Naben optimiert. Bei dieser Nabe können die Flügel nicht herausfallen, sie sind jederzeit einstellbar und das Besondere: alle Flügel sind mit einem Handgriff gemeinsam verstellbar.

Wie wird das erreicht?

Die Nabe ist im Grunde ein Planetengetriebe. Wobei das Sonnen- und das Hohlrad hier ein unteres und oberes Stirnrad ist und die Flügel mit jeweils einem Planetenrad verbunden sind. Durch verdrehen der beiden Stirnräder werden alle Planetenräder und damit die Flügel gleichmäßig verdreht.



Alle Teile der Nabe sind aus Sperrholz gefertigt. Die Naben gibt es für 8 Flügel oder für 12 Flügel. Damit die Naben für möglichst viele Pyramiden passen, werden zu jeder Nabe verschiedene Ansatzstücke für die Pyramidenachse mitgeliefert und es können verschieden große Flügelblätter geordert werden.

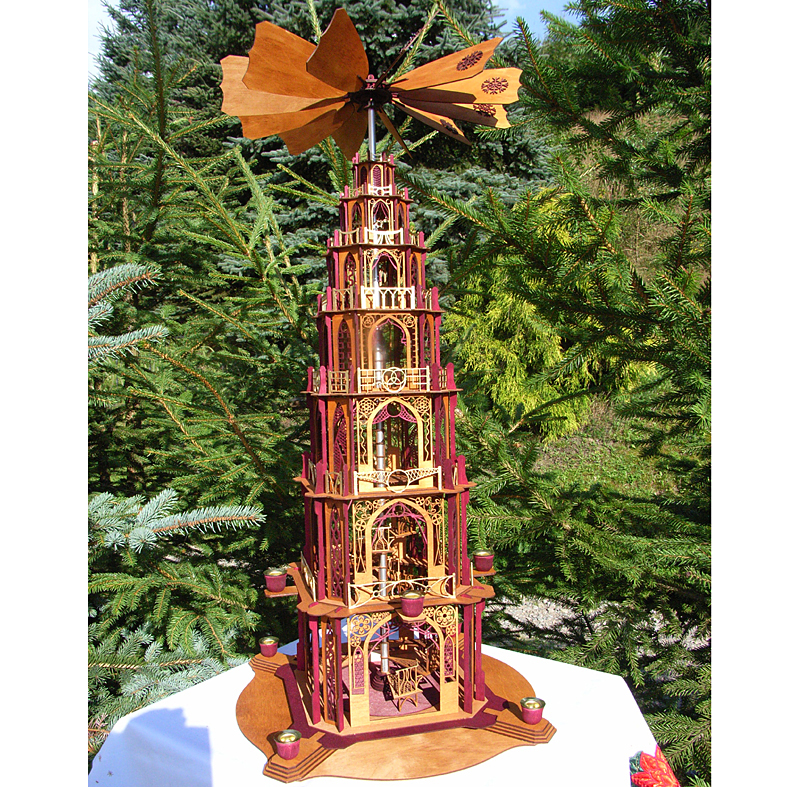

Auf unseren gotischen Pyramiden werden die automatischen Pyramidennaben standardmäßig verwendet.

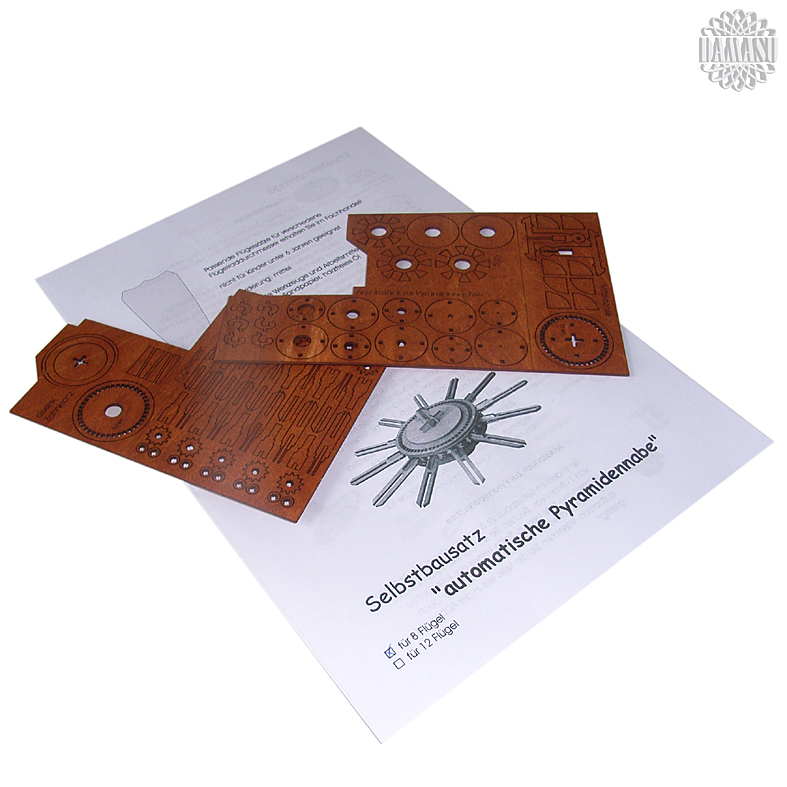

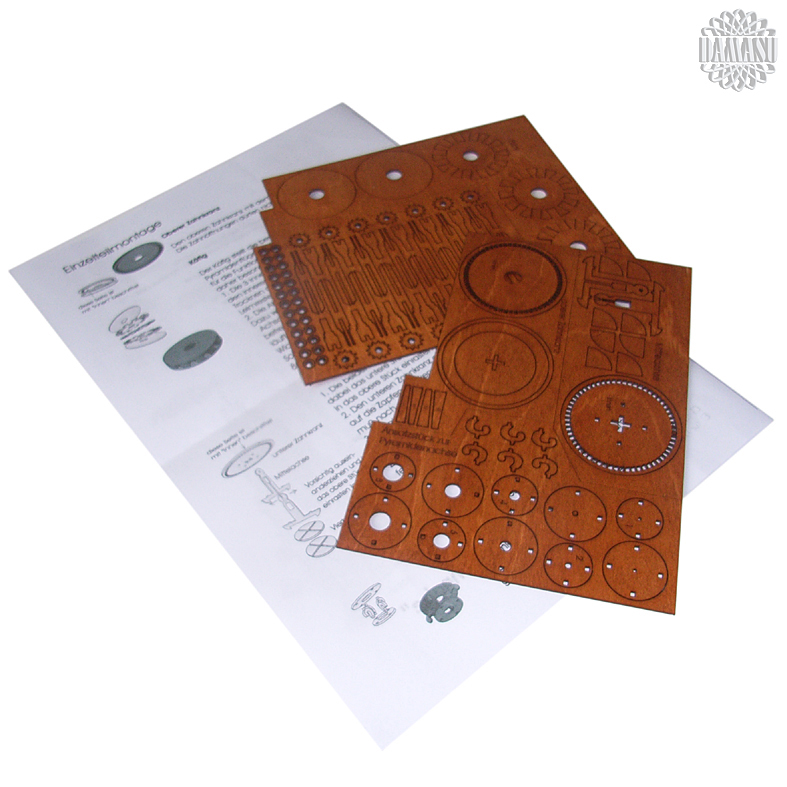

Für Bastler bieten wir die Flügelradnabe auch als Bastelsatz an. Die Bastelsätze gibt es für Naben mit 8 Flügel oder für 12 Flügel. Die Bastelsätze enthalten alle Holzteile zum selbstauslösen und eine Bastelanleitung. Nicht enthalten sind Leim, Werkzeuge und Flügel. Die Bastelsätze sind von Ihrer Anforderung für Fortgeschrittene.

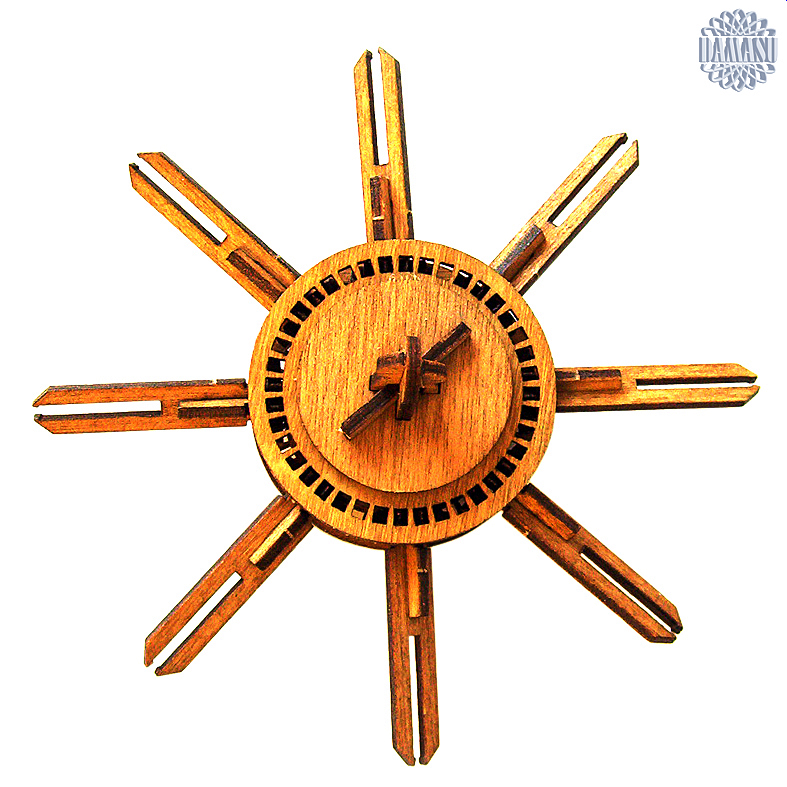

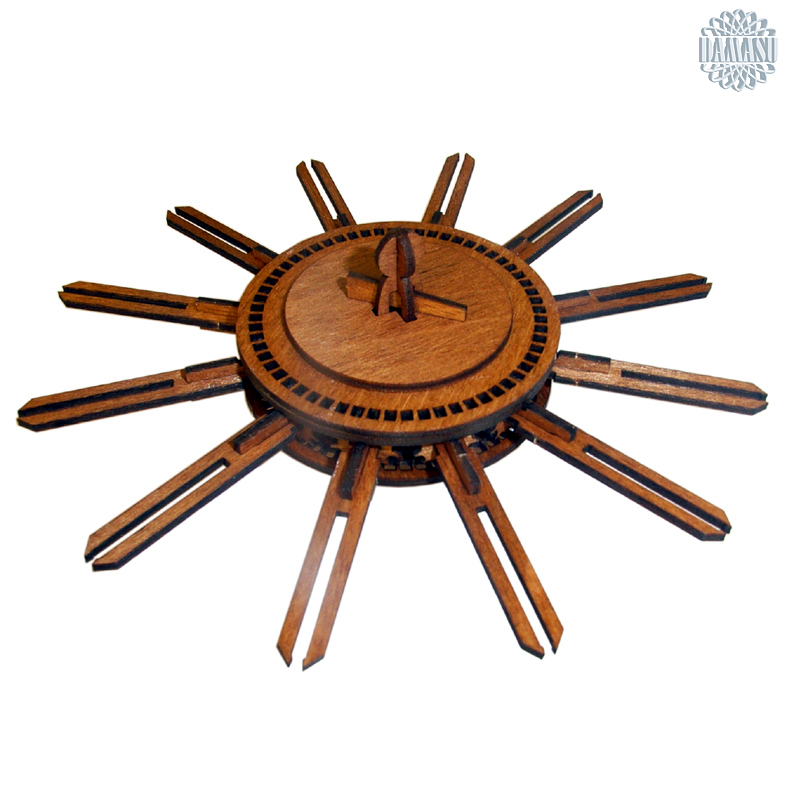

automatische Pyramidennabe für 8 Flügelautomatische Pyramidennabe für 12 Flügel


Video
Bastelanleitung


Zu den Naben im Shop
