Bastelanleitung für einen Wendeltreppenturm



Zu den Aussichtstürmen im Shop

Bastelanleitung Wendeltreppenturm



DAMASU-Holzkunst, Manufaktur und Werksverkauf. Inh. Daniela Suchfort

09544 Neuhausen/Erzgebirge, Olbernhauer Str. 31, 0173 3666 223, www.holzbastelsatz.de, www.bastelsatz.de

Inhaltsverzeichnis
Sicherheitshinweise
Einführung zum Wendeltreppenturm
Das Turmgestell mit dem oberen Rundgang
Die Wendeltreppe
Die Zierteile an den Turmschaft anbringen
Das Dach herstellen
Schlusswort




Zu den Aussichtstürmen im Shop

Allgemeine Hinweise

Sicherheitshinweise


Der Bausatz ist nicht für Kinder unter 14 Jahren geeignet.

Sorgen Sie für einen sauberen Arbeitsplatz. Entsorgen Sie die Abfälle regelmäßig.

Sorgen Sie für eine gute Lüftung, wenn Sie mit Klebern, Lacken oder Sprays arbeiten.

Arbeiten Sie nicht mit defektem oder stumpfem Werkzeug.

Folgen Sie den Hinweisen und den Arbeitsschritten in der Bastelanleitung. Zweckentfremden Sie die Teile nicht.

Der Hauptbestandteil unserer Bausätze ist Sperrholz in naturbelassenem Zustand oder farbig gebeizt. Detaillierte Angaben zum verwendeten Sperrholz und zu den verwendeten Farben können Sie den Sicherheitsdatenblättern der Hersteller entnehmen. Diese finden Sie im Internet unter https://damasu-info-blog.blogspot.com/p/sicherheitsdatenblatter.html .

Wir liefern Ihnen einen Holzbausatz. Sollten Sie diesen mit elektrischen Komponenten ergänzen wollen, beachten Sie bitte auch die allgemein gültigen Sicherheitsvorschriften für den Umgang mit und den Betrieb von Elektrobauteilen und elektrischen Anlagen.

Vorsicht! DAMASU-Bastelsätze können süchtig machen!



Zu den Aussichtstürmen im Shop

Einführung zum Wendeltreppenturm


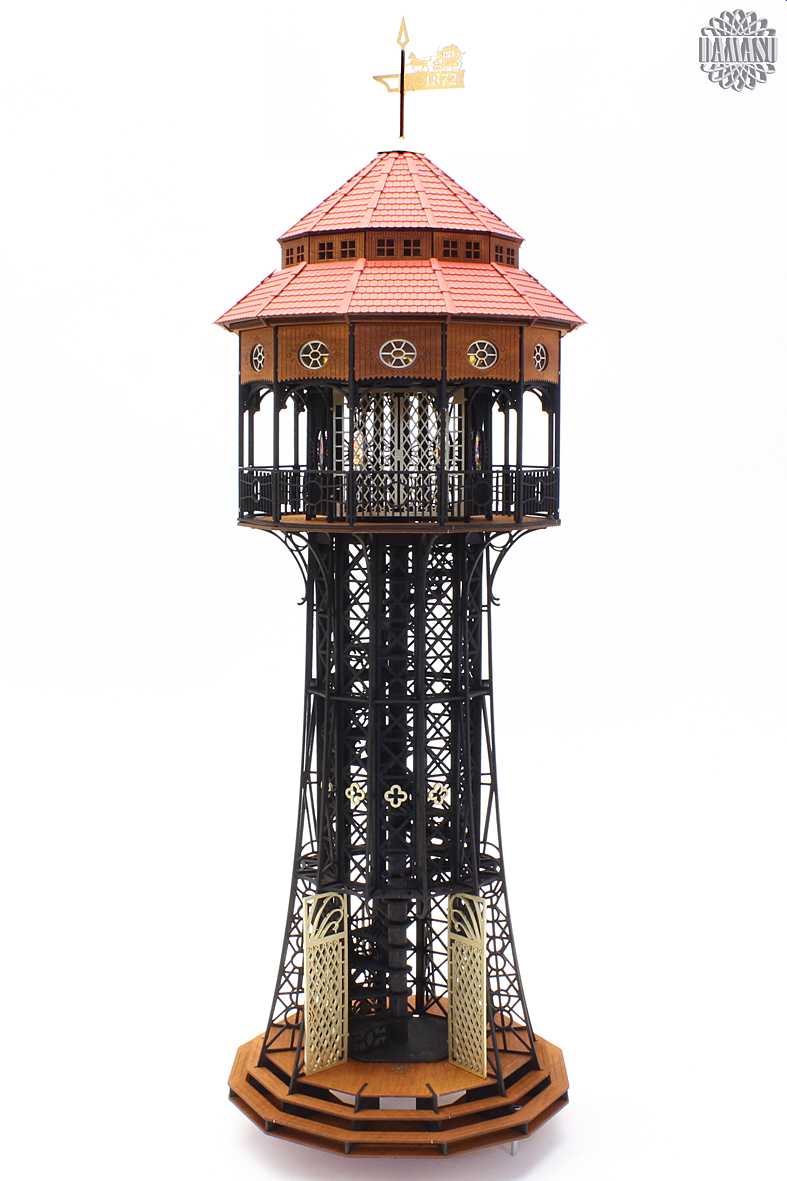

Ein Höhepunkt unseres großen Gründerzeit-Schwibbogens ist der Fahrstuhlturm. Diesen sehr aufwendigen Turm mit beweglichem Fahrkorb, Beleuchtung und Steuerungstechnik gibt es nun auch in einer einfachen Ausführung mit Wendeltreppe für Ihre Weihnachtsdekoration. Äußerlich ist der Turm zu seinem großen Bruder unverändert. Im Inneren jedoch haben wir den bequemen Fahrkorb durch eine sportliche Wendeltreppe ersetzt. Diese Treppe ist nur eingesetzt und kann jederzeit herausgenommen werden. Das bringt Vorteile, wenn Sie die Treppe später auch noch mit Figuren bestücken möchten oder den Turm mal reinigen müssen.



Genug der Vorrede, jetzt geht es an die Arbeit.



Zu den Aussichtstürmen im Shop

Das Turmgestell mit dem oberen Rundgang


Der Aufbau des Turmes erfolgt in vier Schritten. Zuerst wird das Holzgestell aufgebaut. Danach werden die Innenbauten angefertigt und eingesetzt. Im dritten Schritt wird der Turmschaft verkleidet und verziert. Zum Schluss muss noch das Turmdach hergestellt werden. In dieser Reihenfolge ist auch die Anleitung aufgebaut. Beginnen Sie mit dem Holzgestell. Dafür sind folgende Teile erforderlich.



Im ersten Schritt werden die vier langen Seitenteile -E- mit der unteren Platte und den drei Stützringen verleimt. Die untere Platte hat dazu an vier der zwölf Nuten ebenfalls die Bezeichnung -E- stehen. Drehen Sie die untere Platte so, dass die -E- sichtbar bleiben.





Die drei Stützringe werden von unten nach oben immer schmaler. Richten Sie diesen ersten, noch etwas wackeligen Aufbau gerade aus und lassen Sie ihn trocknen.









Danach werden die beiden kurzen Seitenteile nebeneinander eingeleimt. Diese markieren den Standort der Tür. Auch der Ort der Tür ist auf der Bodenplatte markiert. Zu diesen kurzen Seitenteilen gehören auch noch zwei Fußteile. Leimen Sie diese unter die untere Platte.









Nun können auch die restlichen sechs Seitenteile eingeleimt werden. Lassen Sie zwischendurch alles trocknen.



Leimen Sie nun die größte der Bodenplatten von unten auf das bisherige Gestell. Auch auf dieser Platte finden Sie wieder das -E-. Leimen Sie die Platte so an, dass die markierten -E- deckungsgleich zu den -E- auf der schon eingebauten Platte sind. Diese unterste Platte hat drei zusätzliche Löcher. Diese können Sie später nutzen, um den Turm auf einer Trägerplatte zu befestigen. Auf den Fotos sind hier 4 Millimeter Schrauben eingesetzt. Dieser Turm soll später als Messemuster auf einem Sockel stehen. Die Schrauben gehören nicht zum Lieferumfang.





Nach dem Trocknen können Sie nun auch noch die beiden restlichen Stufen anleimen. Geben Sie dazu etwas Leim auf die entsprechenden Stellen der Seitenteile und fädeln Sie zuerst die größere und dann die kleinere der beiden Stufen von oben auf den Turm. Klammern Sie die Stufen zum Trocknen fest.





Beenden Sie den ersten Bauabschnitt mit dem Aufleimen des oberen Rundgangbodens. Klammern Sie diesen zum Trocknen auch wieder etwas fest.



Die Turmhaube ist ein markantes Teil des Turmes. Dementsprechend aufwendig ist die Gestaltung. Die Turmhaube besteht aus dem Rundgang und dem aufgesetzten geschindelten Spitzdach. Hier soll es zunächst um den Rundgang gehen, denn dieser ist baulicher Bestandteil des Turmschaftes.

Der Rundgang der Turmhaube ist ähnlich aufgebaut wie der Turmschaft. Es gibt eine obere und eine untere Platte, Seitenteile und dazwischen geleimte Zierteile. Vor der eigentlichen Montage ist aber noch eine Vorarbeit zu leisten. Im Inneren befindet sich eine Zierwand, die den Rundgang vom Turminneren abtrennt. Diese Wandteile werden mit einer Tiffanyverglasung versehen. Diese Verglasung bringen wir im ersten Arbeitsschritt an.



Schneiden Sie dazu die ovalen Bilder exakt aus und leimen Sie diese sehr vorsichtig hinter die zentralen Öffnungen der Wandteile. Was ist eigentlich vorn und hinten bei den Wandteilen? Eigentlich ist das egal. Wichtig ist nur, dass Sie alle Wandteile von der gleichen Seite bekleben. Die seitlichen Stifte an den Wandteilen haben unterschiedliche Abstände. Legen Sie alle Wandteile so auf Ihren Arbeitsplatz, dass sie gleich ausgerichtet sind. Das heißt z. B., dass alle Stifte mit dem größeren Abstand nach links zeigen. Nun können Sie alle Glasfolien von oben auf die Teile leimen. Achten Sie auf die Motive der Folien. Die Blumen und Schmetterlinge sollten immer nach oben zeigen und nicht nach unten fallen. Zum Anleimen der Folien benutzen Sie bitte Alleskleber.



Nun geht es an die Montage. Auf die mit unten markierte Seite der oberen Abdeckplatte werden nun die Seitenteile der Turmhaube geleimt. Es gibt zwölf Seitenteile, wobei zwei von ihnen nur ein Bein haben. Diese beiden besonderen Teile sind wieder für die obere Tür bestimmt. Fangen Sie mit diesen Teilen an und leimen Sie diese in die beiden Nuten rechts und links von der mit -Tür- bezeichneten Stelle.





Setzen Sie nun den kleinen schmalen Ring mit ein. Danach können Sie die anderen zehn Seitenteile in der gleichen Art und Weise an die Deckplatte und den Innenring leimen.



Auf die unteren Enden der Seitenteile leimen Sie den großen schmalen Ring. Die Zapfen der Seitenteile müssen etwas heraus schauen.



Nun können schon die Zierteile eingeleimt werden. Beginnen Sie mit den vorbereiteten schmalen Zierteilen mit den ovalen Bildern. Diese werden zwischen die inneren Stützpfeiler geleimt. An die Stelle ohne innere Stützpfeiler wird die Tür geleimt.





Damit ist der Rohbau des Turmrundganges fertiggestellt und Sie können ihn auf den Turmschaft aufleimen. Geben Sie dazu auf den äußeren schmalen Ring etwas Leim und setzen Sie den Rundgang auf den Turmschaft auf. Die obere und die untere Tür stehen senkrecht übereinander. Die überstehenden Zapfen der Seitenteile des Turmrundganges passen genau in die Löcher der Bodenplatte auf dem Turmschaft. Lassen Sie alles wieder gut trocknen.





Zu den Aussichtstürmen im Shop

Die Wendeltreppe

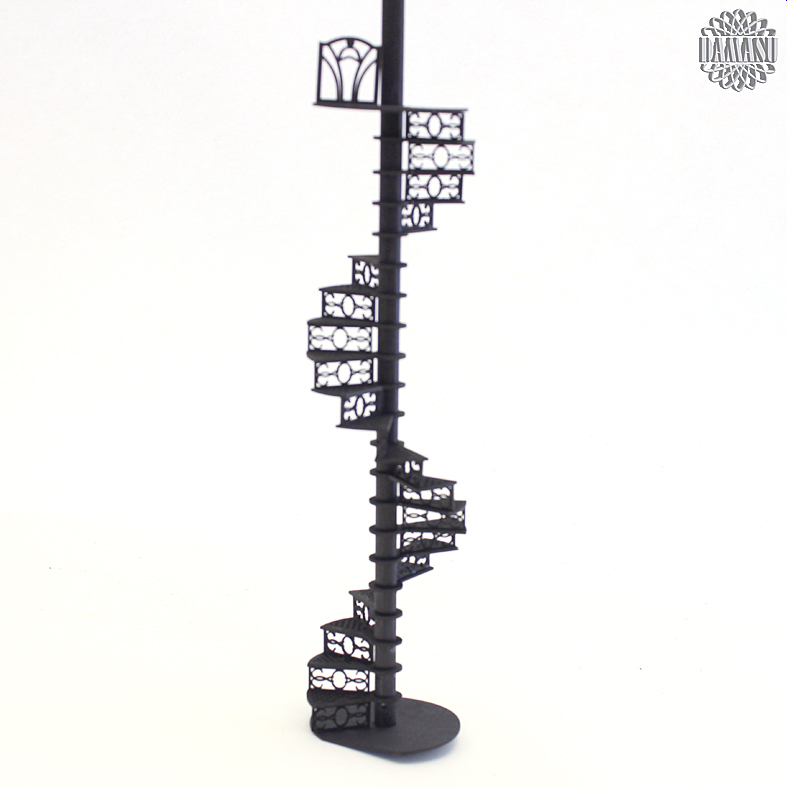

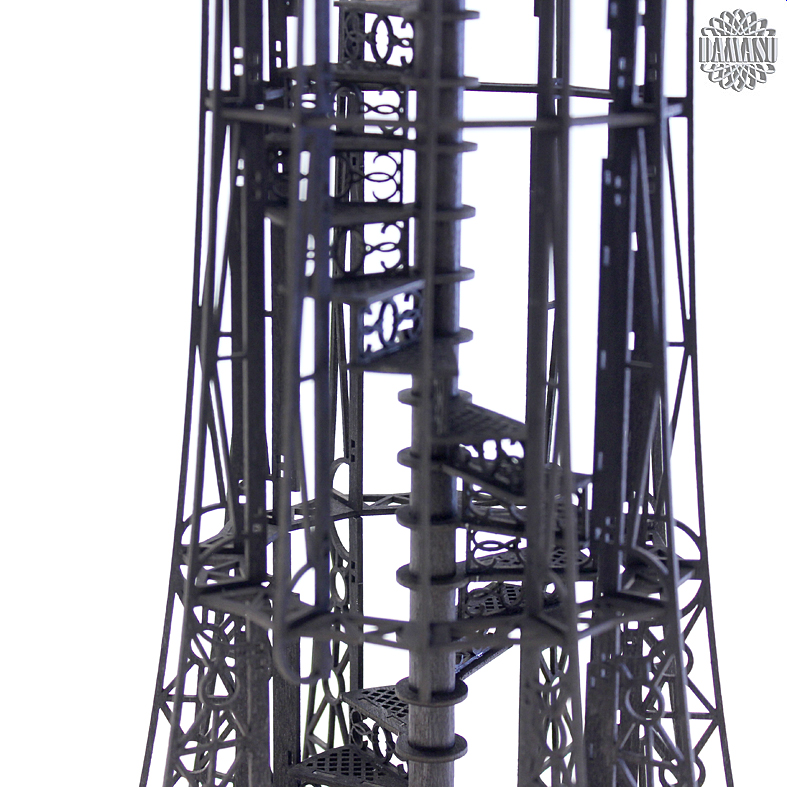

Die Wendeltreppe wird als eigenständiges Bauteil hergestellt und dann in den Turmschaft eingelassen. Die Stufen werden um ein 10-Millimeter-Rundholz angeordnet.

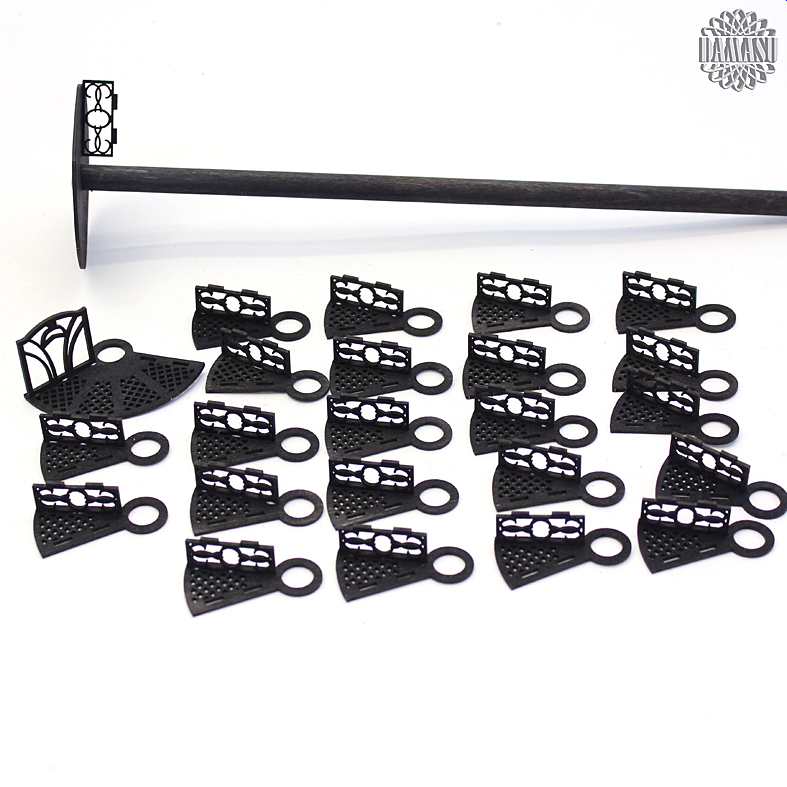

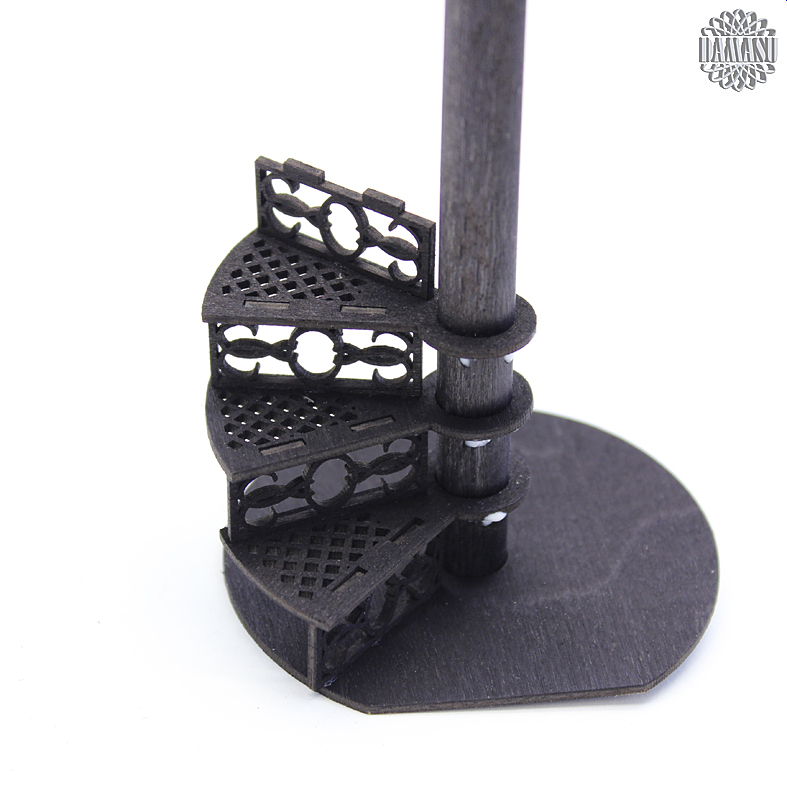

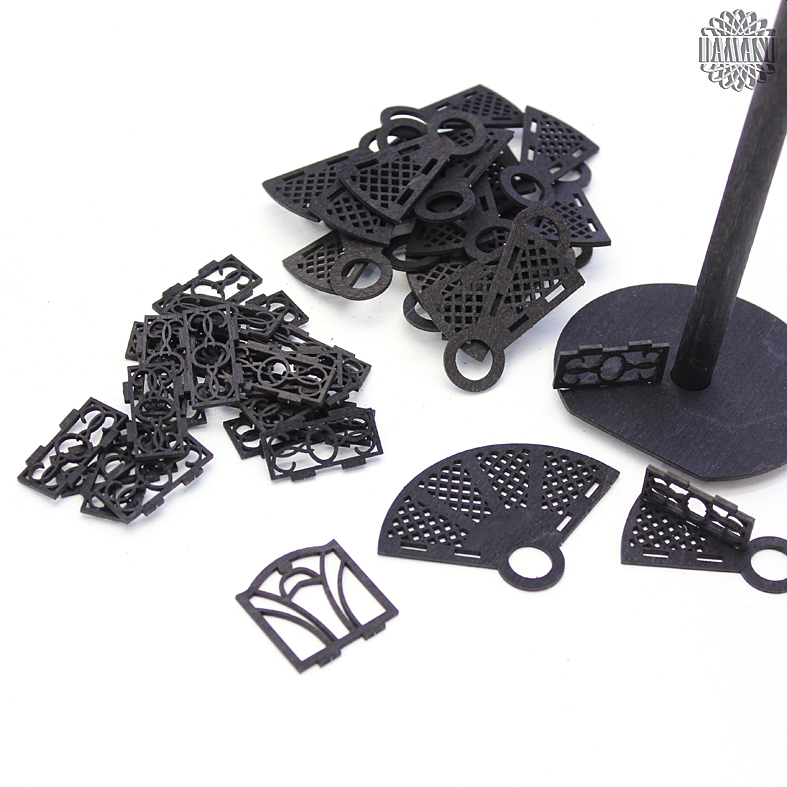

Leimen Sie zuerst die Bodenplatte der Wendeltreppe an den 10-Millimeter-Rundstab. Nach dem Trocknen können Sie das erste senkrechte Teil in die entsprechenden Nuten der Grundplatte leimen. Darauf kommt die erste Stufe. Alle weiteren Stufen werden ebenso aufgeleimt. Lassen Sie zwischendurch die Treppe immer wieder trocknen.



Prüfen Sie die Höhe der Treppe. Sie haben auf den Trägerplatten einige Stufen mehr als Sie benötigen werden. Als oberen Abschluss leimen Sie das größere Lichtgitterteil auf.

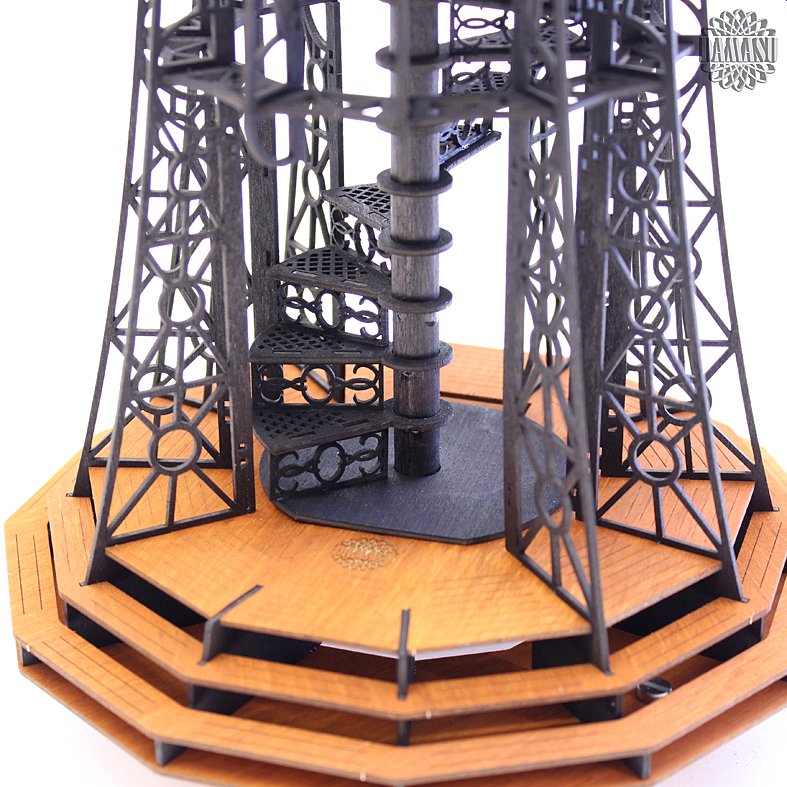

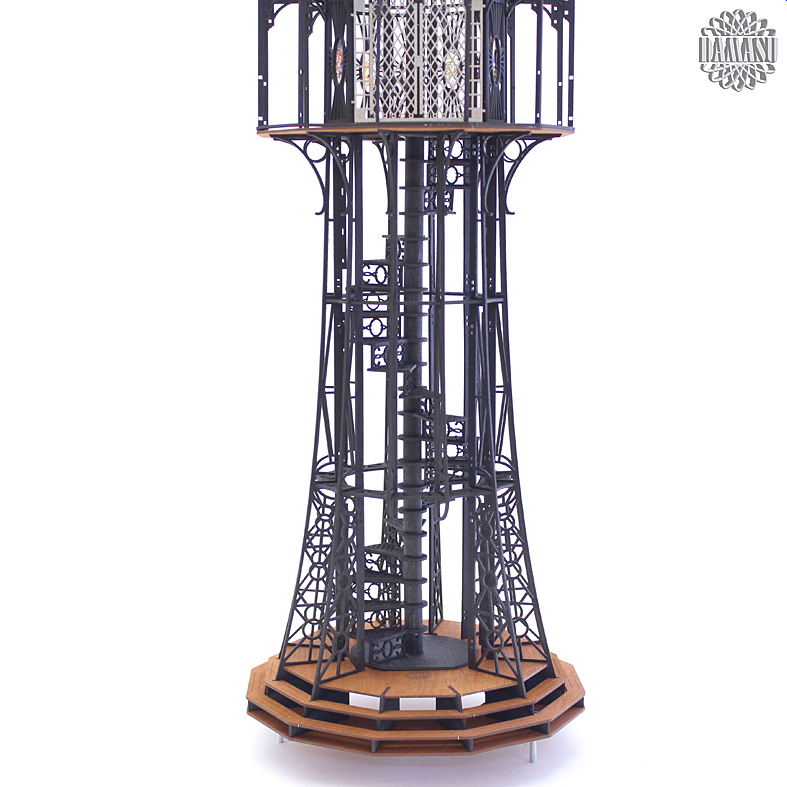

Die fertige Treppe wird in den Turmschacht eingesetzt. Leimen Sie die Treppe nicht fest. So können Sie sie jederzeit herausnehmen und noch mit Figuren bestücken oder reinigen.



Noch eine Bemerkung zum Schluss. Eine Wendeltreppe ist meistens rechtsherum (in Uhrzeigersinn) gedreht. Früher wurden Wendeltreppen vielfach in Burgtürmen eingebaut. Eine rechtsgewendelte Treppe bot der Burgbesatzung Vorteile bei der Verteidigung. Während der Angreifer seine rechte Hand am inneren Pfeiler, also auf der engen Seite der Treppe hatte, konnte der Verteidiger mit seiner rechten Hand gut ausholen und zuschlagen. Auch heute noch sind die meisten Wendeltreppen rechtsgewendelt. Wahrscheinlich hat man sich einfach daran gewöhnt.











Zu den Aussichtstürmen im Shop

Die Zierteile an den Turmschaft anbringen


Nachdem das Innere des Turmes nun erfolgreich ausgestattet ist, kann er von außen verkleidet und verziert werden. Wenn Sie später einmal im Inneren etwas reparieren müssen, lassen sich diese Verkleidungsteile jederzeit mit etwas Geschick auch wieder lösen und neu einsetzen.

Beginnen Sie mit den Gitterteilen des unteren Turmschaftes. Die Gitterteile für die untere und mittlere Etage sind gleich. Die Gitterteile für die obere Etage haben am oberen Rand eine Vollholzfläche. Alle Gitterteile haben rechts und links je zwei Zapfen. Die Zapfen sind etwas versetzt angeordnet.



Beim Einleimen der Gitterteile ist es wichtig, dass alle Teile in der gleichen Richtung eingesetzt werden, d. h., wenn Sie beim ersten Teil die etwas enger stehenden Zapfen auf der rechten Seite haben, dann müssen bei allen folgenden Teilen auch die enger stehenden Zapfen auf der rechten Seite sein. Geben Sie etwas Leim auf die vier Zapfen des Gitterteiles und setzen Sie es in die entsprechenden Löcher der Seitenteile ein.

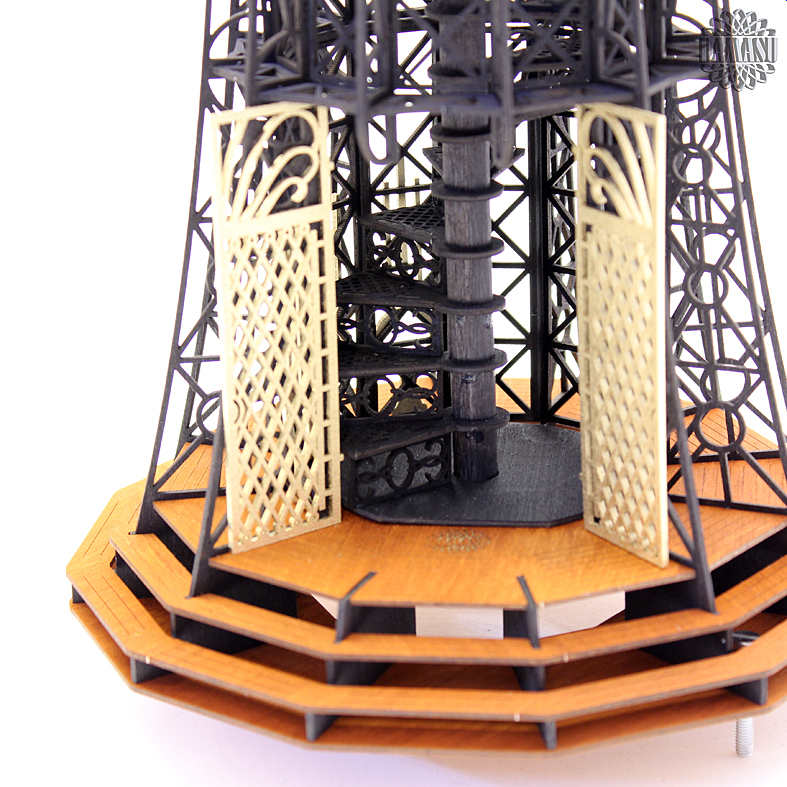

Diesen Vorgang wiederholen Sie für alle Gitterteile und zum Schluss auch noch für die große Tür. Die zweiflüglige Tür ist normalerweise geschlossen. Man kann die zwei Türflügel aber auch in der Mitte auftrennen und beide Türflügel getrennt als offene Tür anleimen.
